В скобках после обозначения (например 4R32-32-0.05(4R32-32-4 500-4 500-0,05)) указывается его более подробная характеристика, в частности, помимо типа резьбы, номинального диаметра, шага винта и погрешности перемещения, отражается длина резьбовой части и общая длина винта (для винтов ШВП с необработанными концами эти длины имеют одинаковые значения).
Например, обозначение винта ШВП с характеристикой 4R32-32-4 500-4 500-0,05 расшифровывается следующим образом:
- 4R32 - это винт с 4-х заходной правосторонней резьбой номинальным диаметром 32 мм
- 32 - шаг винта 32 мм
- 4 500 - длина резьбовой части 4500 мм
- 4 500 - общая длина 4500 мм
- 0,05 - погрешность перемещения на 300 мм рабочего хода составит 0,05 мм
Дополнительно мы предлагаем услуги по резке в размер и высокоточной обработке концов ШВП под необходимые опоры (опорные подшипники) по чертежам заказчика либо по нашим проектам. При возникновении вопросов, пожалуйста, свяжитесь с нами.
|

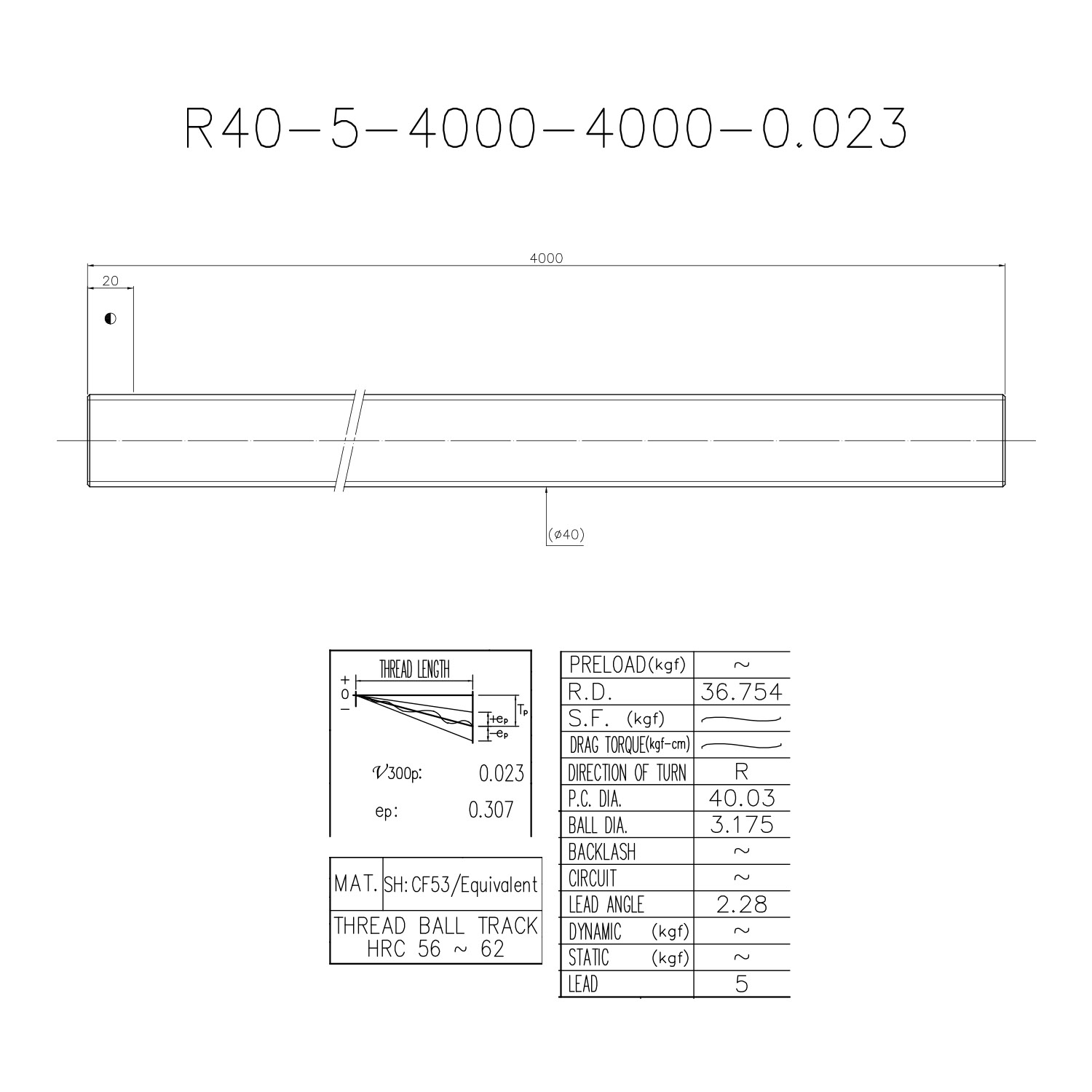

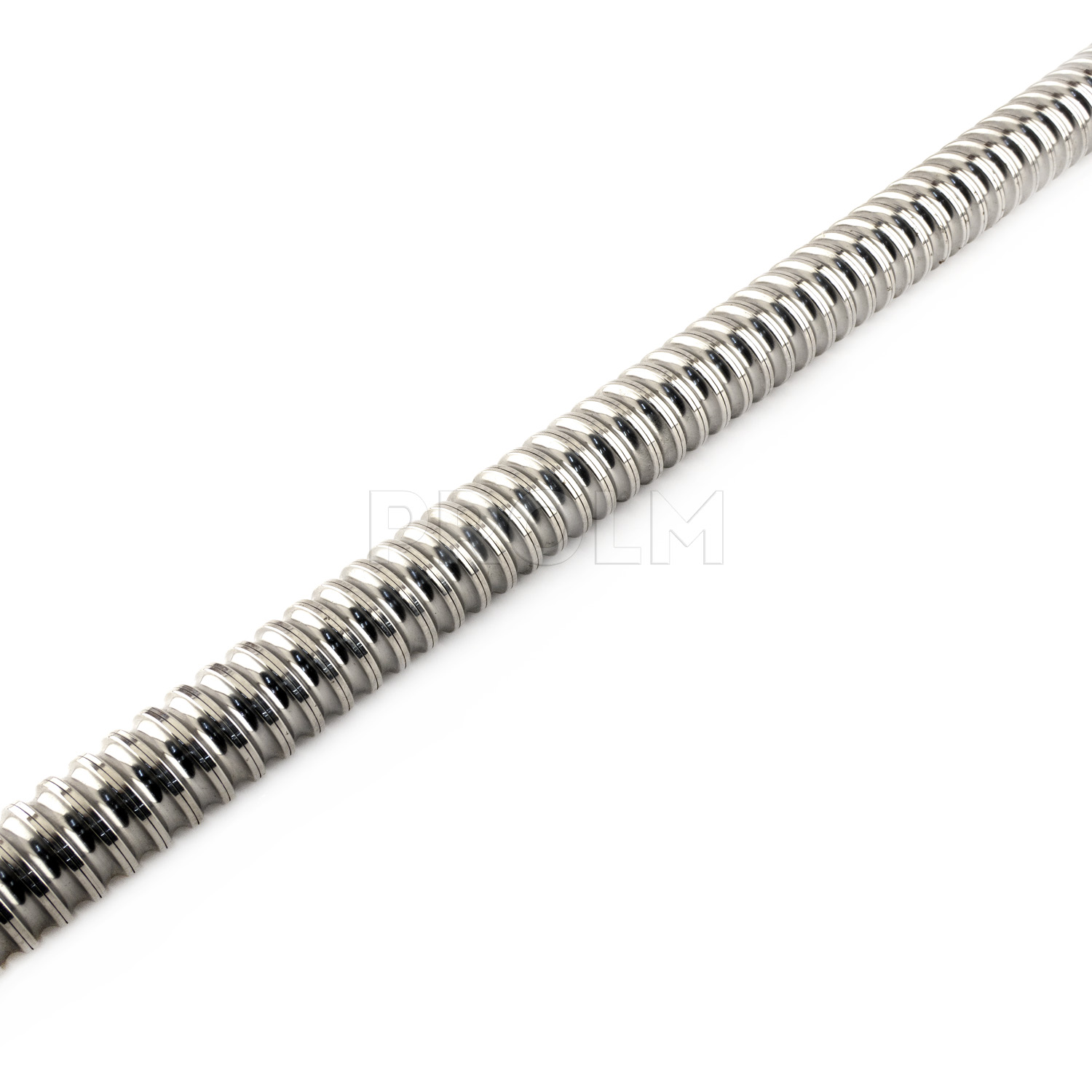

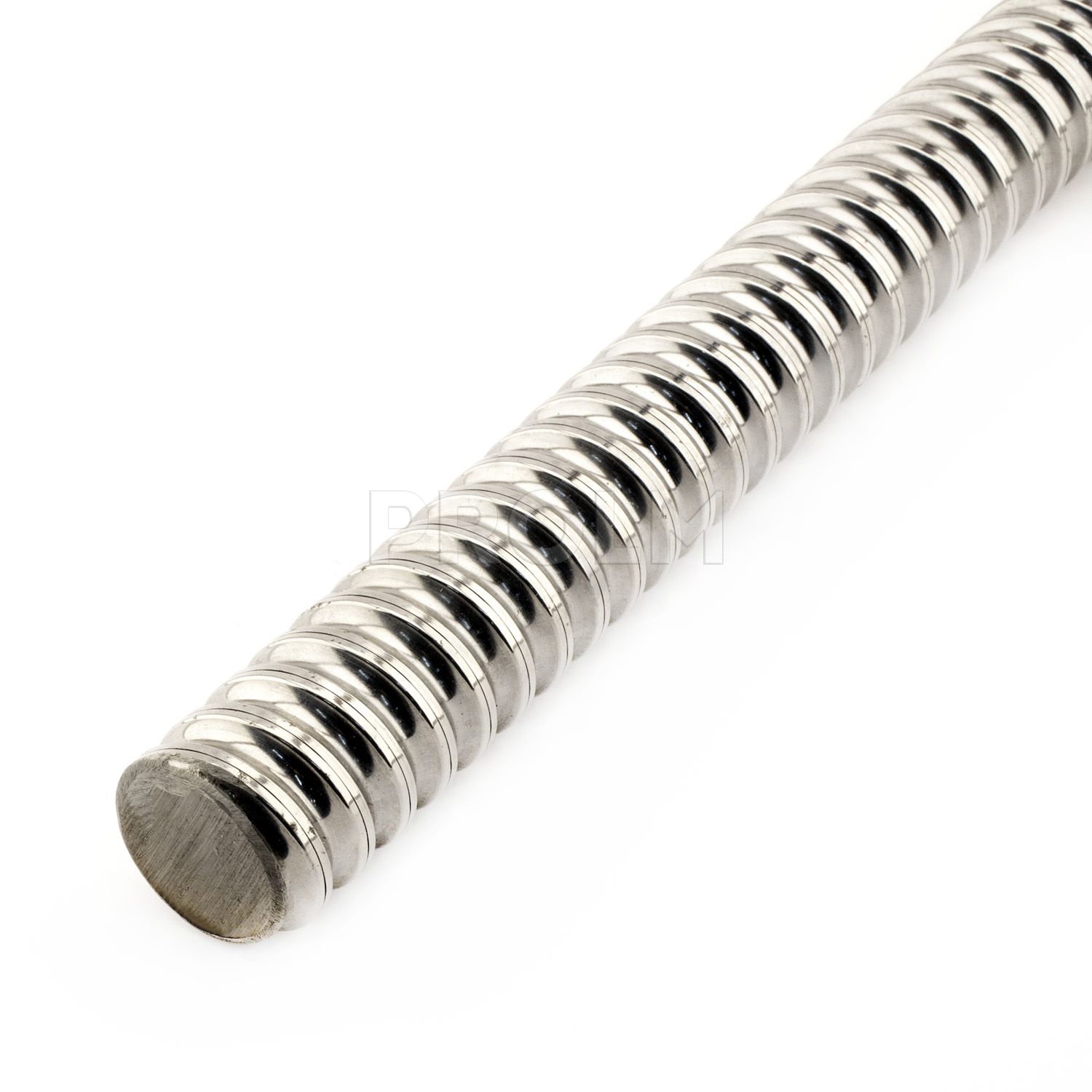

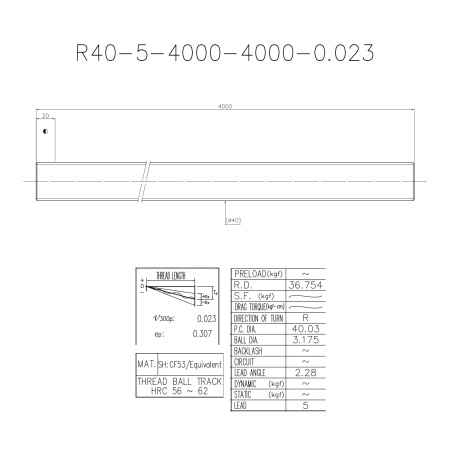

Номинальный диаметр, мм
|
40 |
|
Тип резьбы
|
R (правосторонняя) |
|
Шаг резьбы, мм
|
5 |
|
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,023 |
|
Диаметр шарика, мм
|
3,175 |
|
Длина, мм
|
4000 |
|
Ширина, мм
|
40 |
|
Высота, мм
|
40 |
|
Вес, кг
|
35,5 |
|
Страна производства
|
ТАЙВАНЬ |
