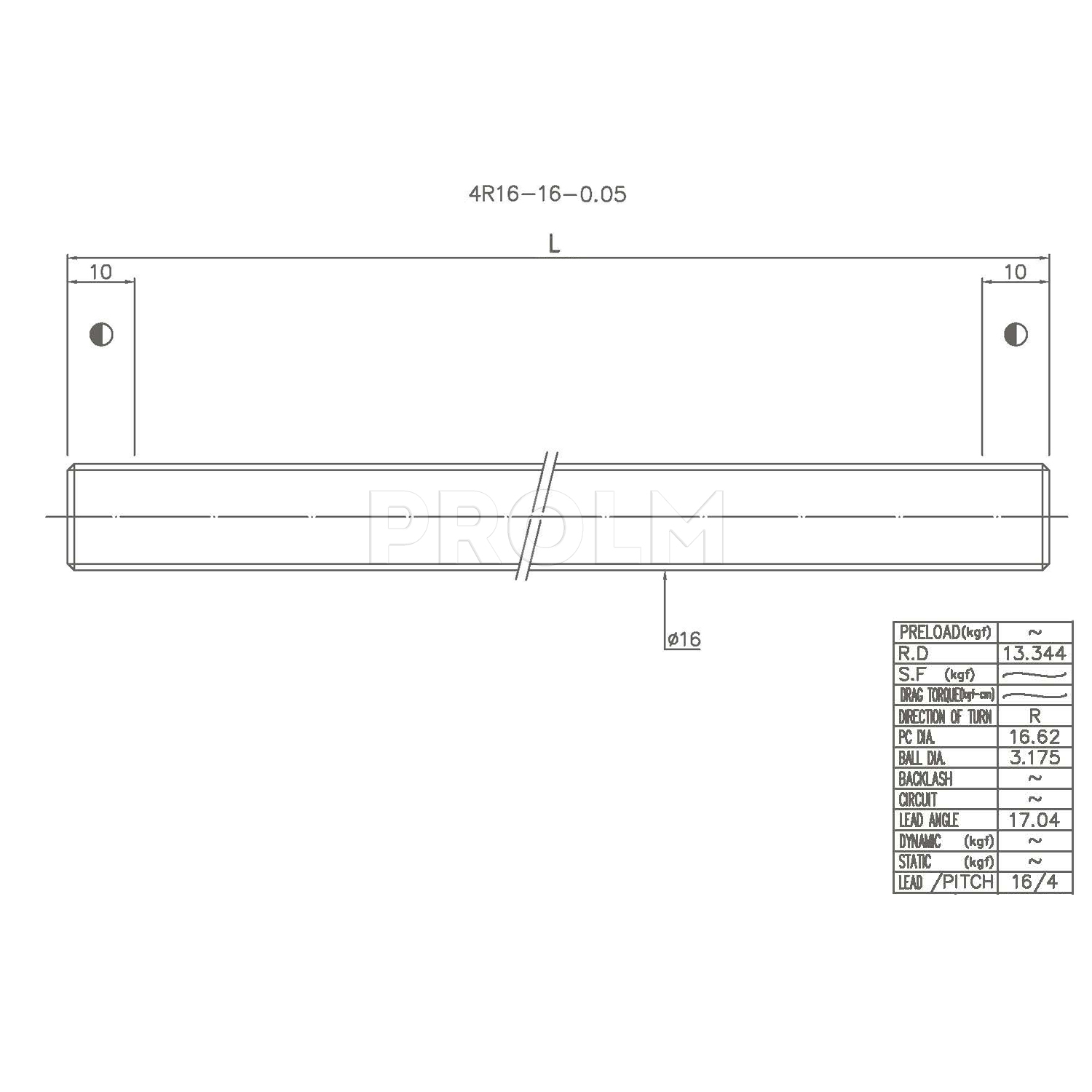

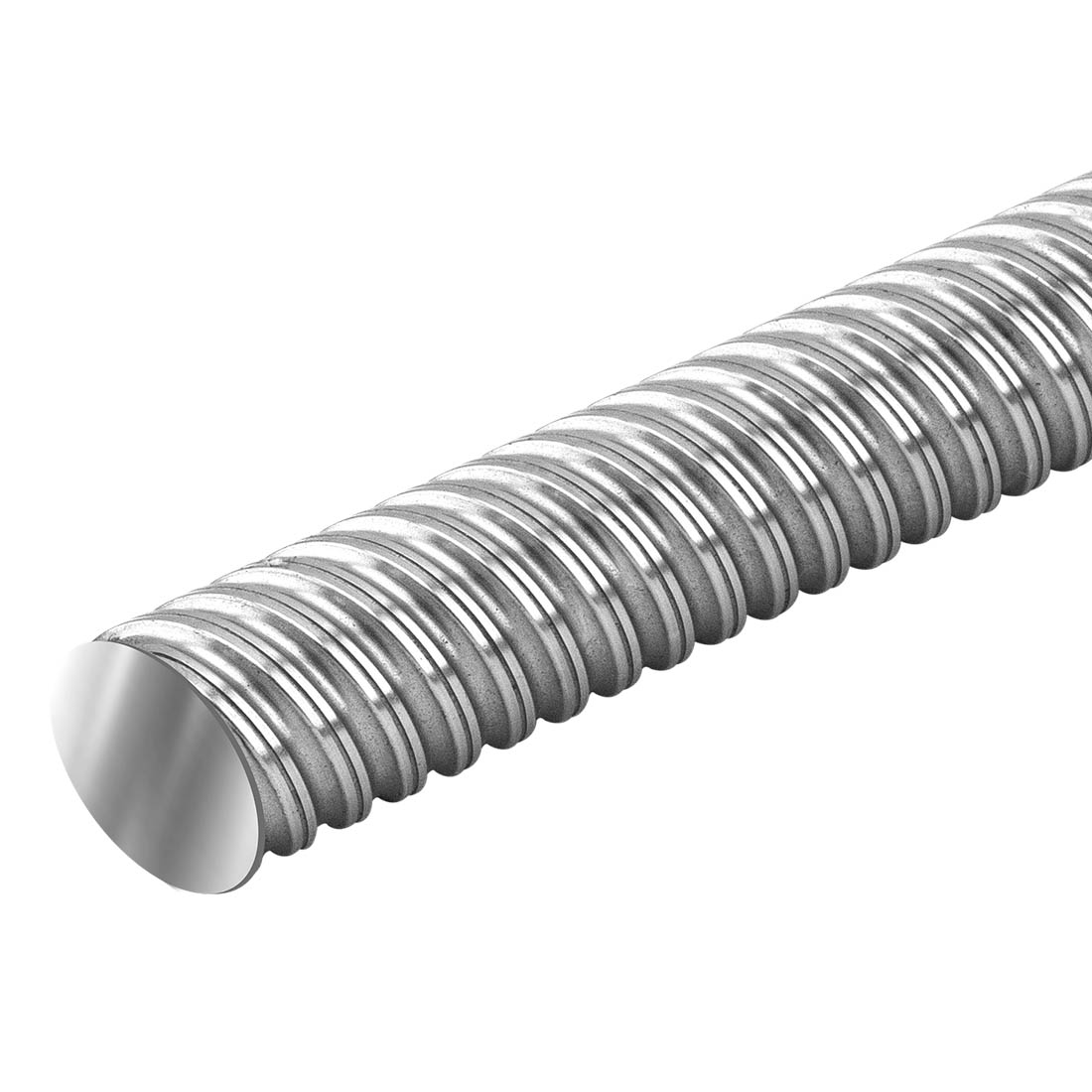

Накатной винт шариковинтового привода (ШВП) 4R16-16-0.05 производства компании HIWIN с необработанными концами.
- Тип резьбы: четырехзаходная правосторонняя;
- Номинальный диаметр: 15 мм;
- Шаг винта: 16 мм;
- Погрешность перемещения на 300 мм рабочего хода: 0,05 мм.
В скобках после обозаначения указывается его более подробная характеристика, в частности, помимо типа резьбы, номинального диаметра, шага винта и погрешности перемешения отражается длина резьбовой части и общая длина винта (для винтов ШВП с необработанными концами эти длины имеют одинаковые значения).
Например, обозначение винта ШВП с характеристикой 4R32-32-4500-4500-0,05 расшифровывается следующим образом:
- 4R32 - это винт с 4-х заходной правосторонней резьбой номинальным диаметром 32 мм;
- 32 - шаг винта 32 мм;
- 4500 - длина резьбовой части 4500 мм;
- 4500 - общая длина 4500 мм;
- 0,05 - погрешность перемещения на 300 мм рабочего хода составит 0,05 мм.
Дополнительно мы предлагаем услуги по резке в размер и высокоточной обработке концов ШВП под необходимые опоры (опорные подшипники) по чертежам заказчика либо по нашим проектам. При возникновении вопросов, пожалуйста, свяжитесь с нами.
|
Номинальный диаметр, мм
|
15 |
|
Тип резьбы
|
4R (4-х заходная правосторонняя) |
|
Шаг резьбы, мм
|
16 |
|
Погрешность перемещения на 300 мм рабочего хода, мм
|
0,05 |
|
Диаметр шарика, мм
|
3 |
|
Длина, мм
|
3000 |
|
Ширина, мм
|
15 |
|
Высота, мм
|
15 |
|
Вес, кг
|
3.6 |
|
Страна производства
|
ТАЙВАНЬ |
