Быстрый просмотр

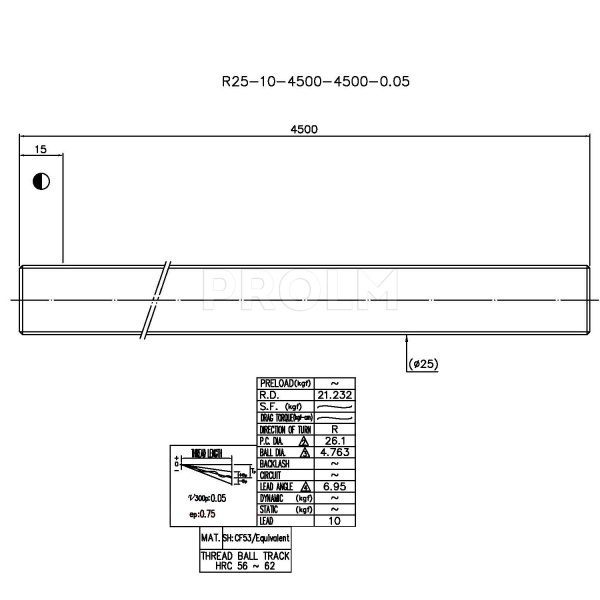

Винт ШВП, R25-10-0.05 (BD4.763)
| Номинальный диаметр, мм | 25 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 4,763 |
| Длина, мм | 4500 |
| Ширина, мм | 25 |
| Высота, мм | 25 |
| Вес, кг | 15,5 |
Характеристики
от 16 240 руб.
Быстрый просмотр
Винт ШВП, R50-10-0.023
| Номинальный диаметр, мм | 50 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Диаметр шарика, мм | 6,35 |
| Длина, мм | 4000 |
| Ширина, мм | 50 |
| Высота, мм | 50 |
| Вес, кг | 53 |
Характеристики
от 41 946 руб.
Быстрый просмотр

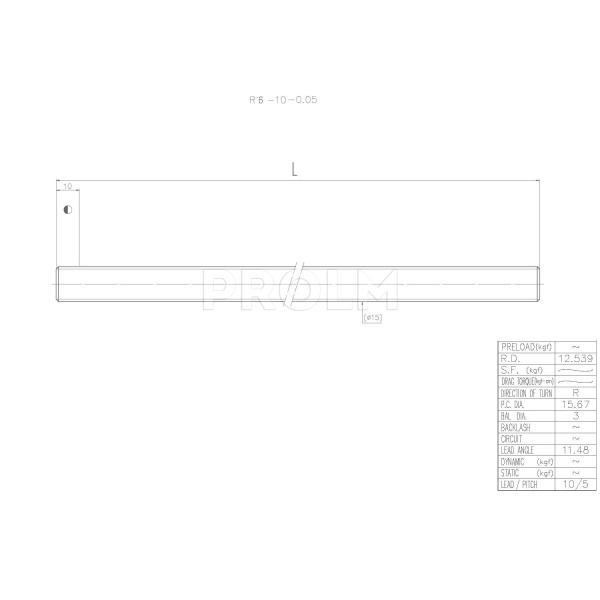

Винт ШВП, R16-10-0.05
| Номинальный диаметр, мм | 15 |
| Тип резьбы | 2R (2-х заходная правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3 |
| Длина, мм | 3000 |
| Ширина, мм | 15 |
| Высота, мм | 15 |
| Вес, кг | 3.69 |
Характеристики
от 5 192 руб.
Быстрый просмотр

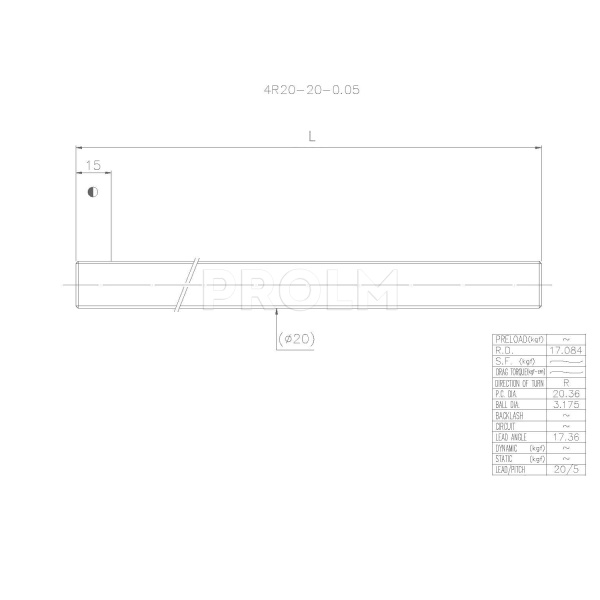

Винт ШВП, 4R20-20-0.05
| Номинальный диаметр, мм | 20 |
| Тип резьбы | 4R (4-х заходная правосторонняя) |
| Шаг резьбы, мм | 20 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,175 |
| Длина, мм | 3000 |
| Ширина, мм | 20 |
| Высота, мм | 20 |
| Вес, кг | 8 |
Характеристики
от 4 356 руб.
Быстрый просмотр

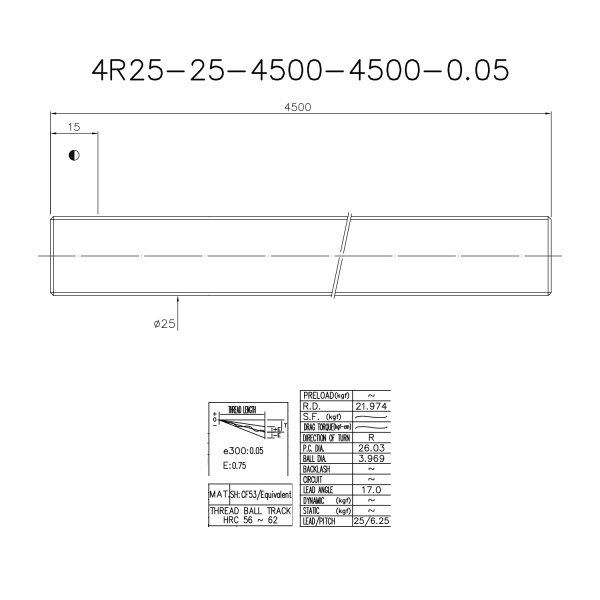

Винт ШВП, 4R25-25-0.05-FSH (BD3.969)
| Номинальный диаметр, мм | 25 |
| Тип резьбы | 4R (4-х заходная правосторонняя) |
| Шаг резьбы, мм | 25 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,969 |
| Длина, мм | 4500 |
| Ширина, мм | 25 |
| Высота, мм | 25 |
| Вес, кг | 14 |
Характеристики
от 15 839 руб.
Быстрый просмотр

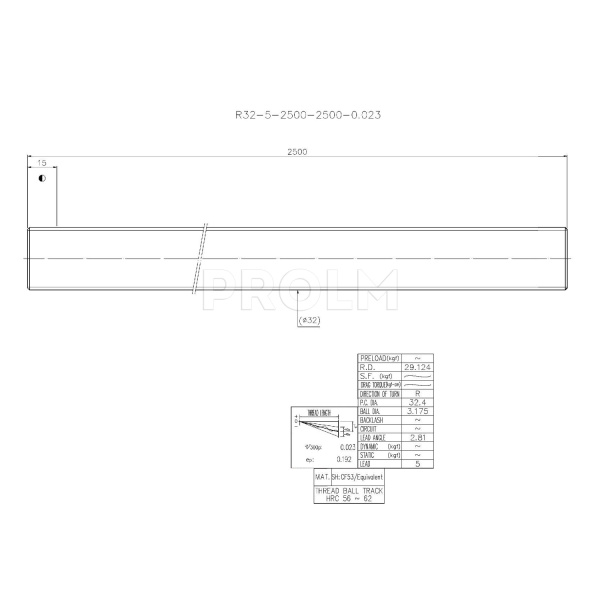

Винт ШВП, R32-5-0.023 (BD3.175)
| Номинальный диаметр, мм | 32 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 5 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,175 |
| Длина, мм | 2500 |
| Ширина, мм | 32 |
| Высота, мм | 32 |
| Вес, кг | 15 |
Характеристики
от 6 489 руб.
Быстрый просмотр

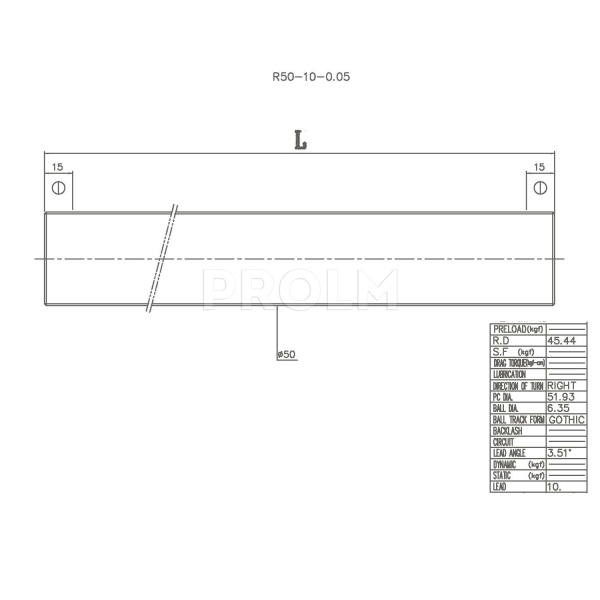

Винт ШВП, R50-10-0.05
| Номинальный диаметр, мм | 50 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 6,35 |
| Длина, мм | 5600 |
| Ширина, мм | 50 |
| Высота, мм | 50 |
| Вес, кг | 39.75 |
Характеристики
от 16 942 руб.
Быстрый просмотр
Винт ШВП, 4R16-16-0.05
| Номинальный диаметр, мм | 15 |
| Тип резьбы | 4R (4-х заходная правосторонняя) |
| Шаг резьбы, мм | 16 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3 |
| Длина, мм | 3000 |
| Ширина, мм | 15 |
| Высота, мм | 15 |
| Вес, кг | 3.6 |
Характеристики
от 1 497 руб.
Быстрый просмотр

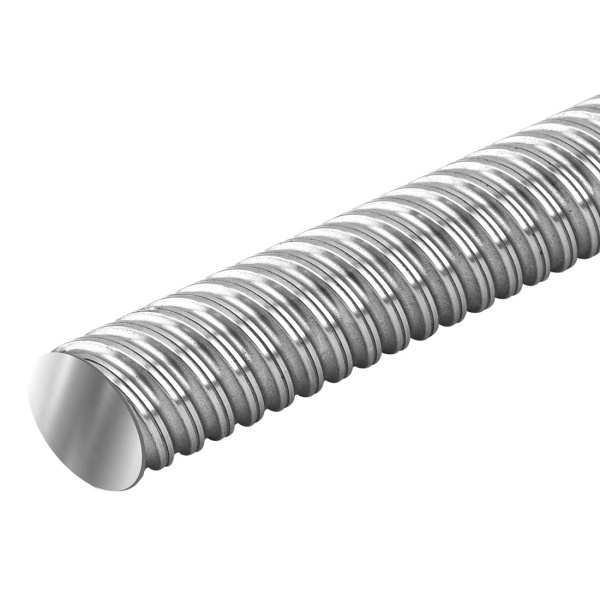

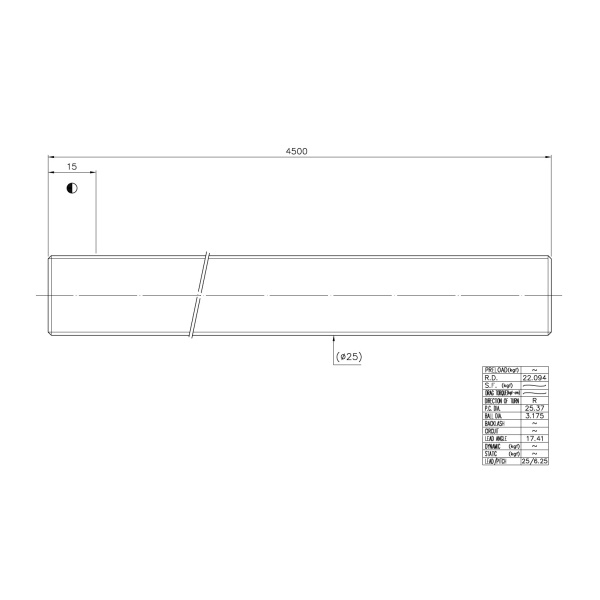

Винт ШВП, 4R25-25-0.05
| Номинальный диаметр, мм | 25 |
| Тип резьбы | 4R (4-х заходная правосторонняя) |
| Шаг резьбы, мм | 25 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,175 |
| Длина, мм | 4500 |
| Ширина, мм | 25 |
| Высота, мм | 25 |
| Вес, кг | 15,6 |
Характеристики
от 6 570 руб.
Быстрый просмотр

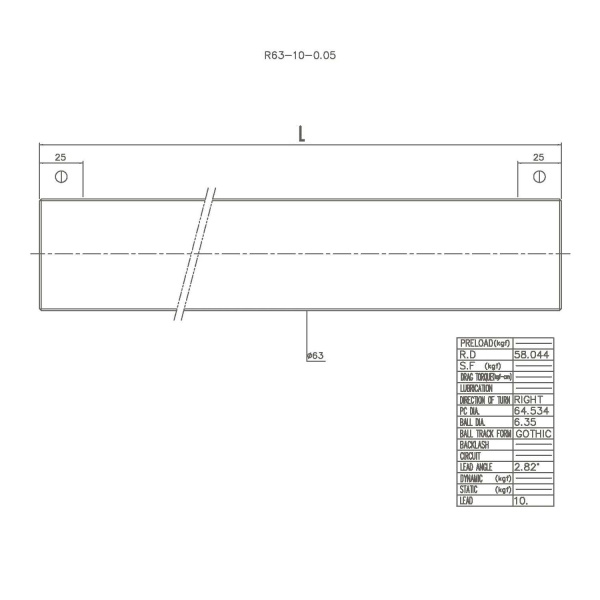

Винт ШВП, R63-10-0.05
| Номинальный диаметр, мм | 63 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 6,35 |
| Длина, мм | 5600 |
| Ширина, мм | 63 |
| Высота, мм | 63 |
| Вес, кг | 154 |
Характеристики
от 21 692 руб.
Быстрый просмотр

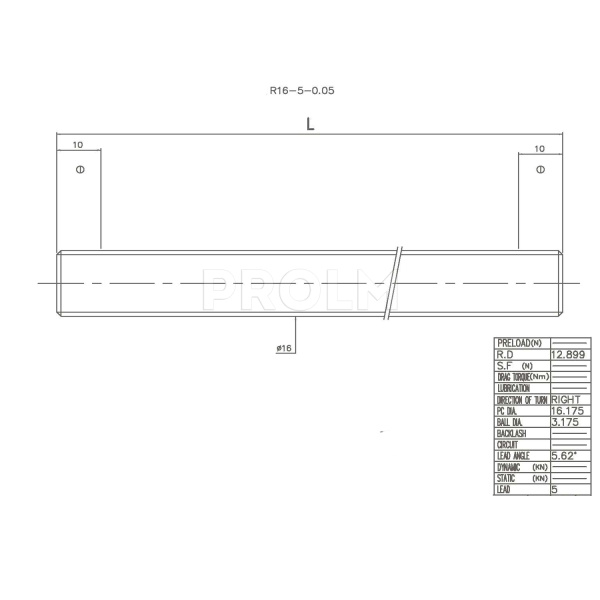

Винт ШВП, R16-5-0.05
| Номинальный диаметр, мм | 16 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 5 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,175 |
| Длина, мм | 3000 |
| Ширина, мм | 16 |
| Высота, мм | 16 |
| Вес, кг | 3,87 |
Характеристики
от 1 113 руб.
Быстрый просмотр
Винт ШВП, R20-10-0.05
| Номинальный диаметр, мм | 20 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,175 |
| Длина, мм | 3000 |
| Ширина, мм | 20 |
| Высота, мм | 20 |
| Вес, кг | 6.09 |
Характеристики
от 1 960 руб.
Быстрый просмотр

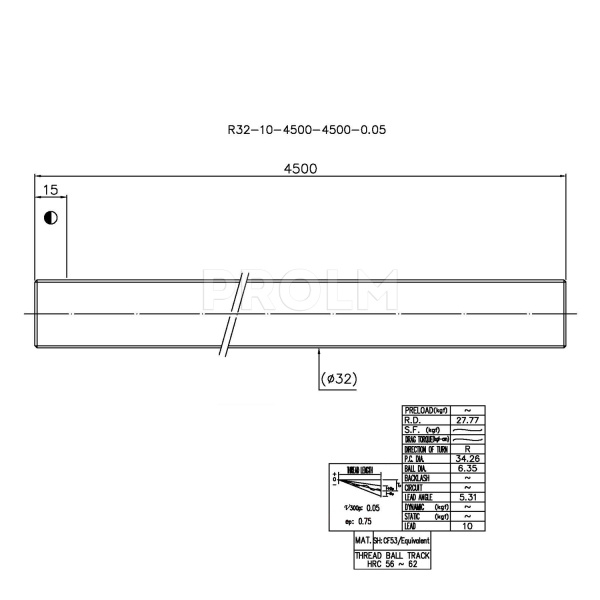

Винт ШВП, R32-10-0.05 (BD6.35)
| Номинальный диаметр, мм | 32 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 6,35 |
| Длина, мм | 4500 |
| Ширина, мм | 32 |
| Высота, мм | 32 |
| Вес, кг | 23,1 |
Характеристики
от 7 163 руб.
Быстрый просмотр

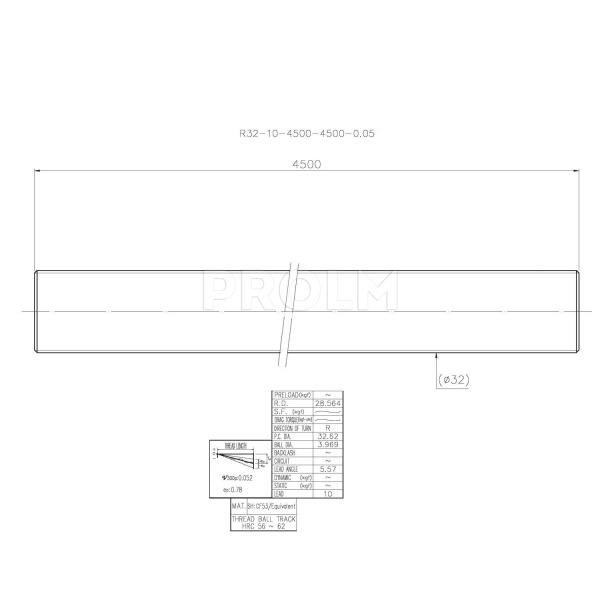

Винт ШВП, R32-10-0.05
| Номинальный диаметр, мм | 32 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,969 |
| Длина, мм | 4500 |
| Ширина, мм | 32 |
| Высота, мм | 32 |
| Вес, кг | 13,496 |
Характеристики
от 1 146 руб.
Быстрый просмотр

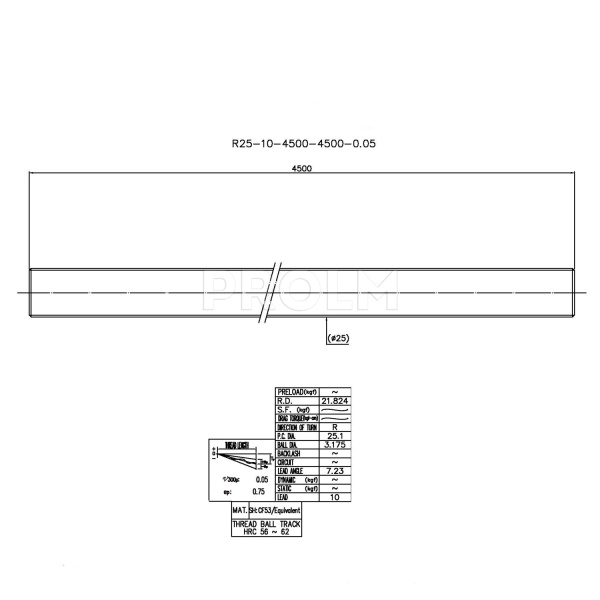

Винт ШВП, R25-10-0.05
| Номинальный диаметр, мм | 25 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,175 |
| Длина, мм | 4500 |
| Ширина, мм | 25 |
| Высота, мм | 25 |
| Вес, кг | 15 |
Характеристики
от 4 170 руб.
Быстрый просмотр

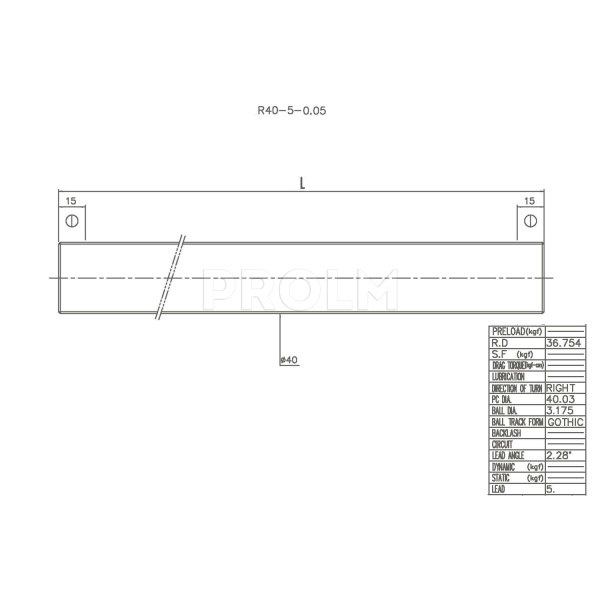

Винт ШВП, R40-5-0.05
| Номинальный диаметр, мм | 40 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 5 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,175 |
| Длина, мм | 5600 |
| Ширина, мм | 40 |
| Высота, мм | 40 |
| Вес, кг | 49,17 |
Характеристики
от 12 427 руб.
Быстрый просмотр

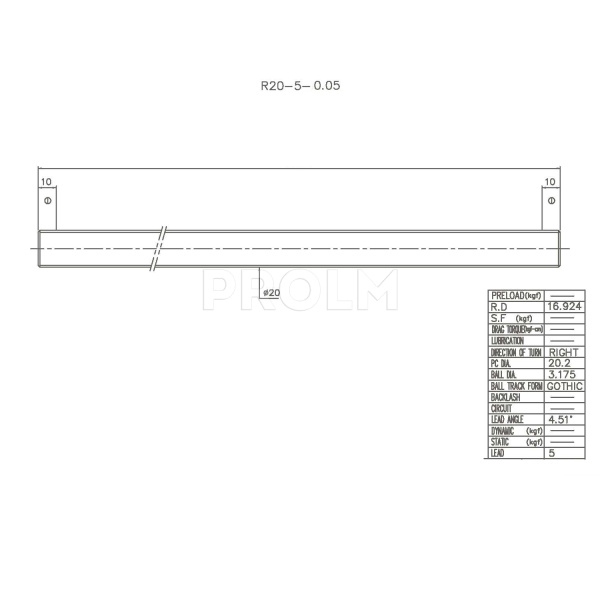

Винт ШВП, R20-5-0.05
| Номинальный диаметр, мм | 20 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 5 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,175 |
| Длина, мм | 3000 |
| Ширина, мм | 20 |
| Высота, мм | 20 |
| Вес, кг | 6,09 |
Характеристики
от 1 979 руб.
Быстрый просмотр

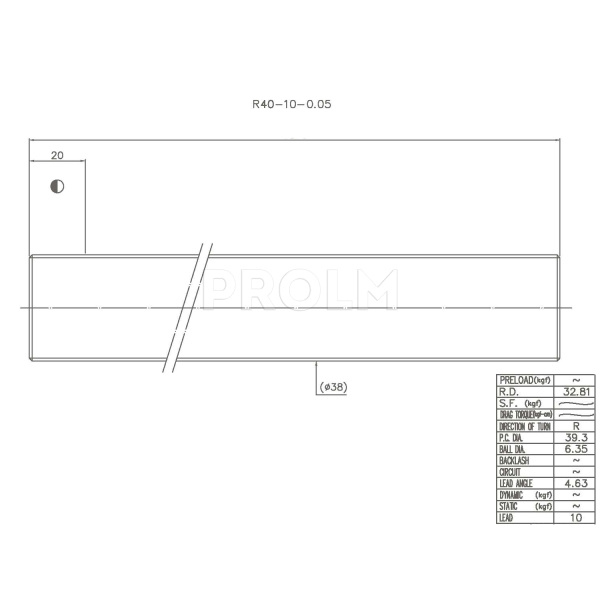

Винт ШВП, R40-10-0.05
| Номинальный диаметр, мм | 38 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 6,35 |
| Длина, мм | 4500 |
| Ширина, мм | 40 |
| Высота, мм | 40 |
| Вес, кг | 39.2 |
Характеристики
от 10 321 руб.
Быстрый просмотр

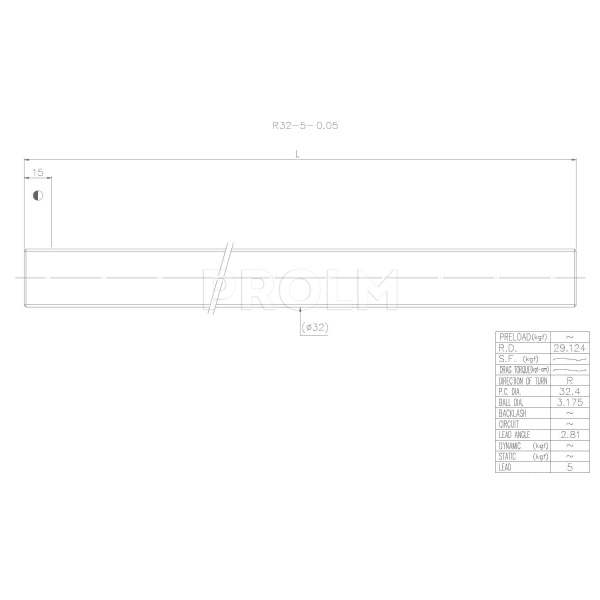

Винт ШВП, R32-5-0.05
| Номинальный диаметр, мм | 32 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 5 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,175 |
| Длина, мм | 4500 |
| Ширина, мм | 32 |
| Высота, мм | 32 |
| Вес, кг | 24,53 |
Характеристики
от 1 935 руб.
Быстрый просмотр
Винт ШВП, R25-5-0.05
| Номинальный диаметр, мм | 25 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 5 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,05 |
| Диаметр шарика, мм | 3,175 |
| Длина, мм | 4500 |
| Ширина, мм | 25 |
| Высота, мм | 25 |
| Вес, кг | 14.9 |
Характеристики
от 4 277 руб.
Показать еще
Советы покупателям
23 сентября 2024
Одним из важных условий долговечной работы шариковинтовой передачи (ШВП) является ее правильная сборка. Гайки HIWIN для накатных винтов ШВП оснащаются уплотнением из бутадиен-нитрильного каучука или термопластичного полиуретана (в обозначении используется суффикс NW, например, R20-10K3-FSCNW).
Данное уплотнение надежно предотвращает попадание посторонних предметов, например, пыли, стружки и т.д., внутрь гайки ШВП, тем самым значительно продлевая срок службы всей передачи.
При неправильной сборке функция уплотнения может быть нарушена, что приведет к преждевременному износу и выходу из строя ШВП.
Советы покупателям
24 апреля 2024
В сегодняшней статье мы рассмотрим такой типовой для станков узел как ШВП (сокращенное название от слов: шарико-винтовая передача, шарико-винтовая пара, шарико-винтовой привод или также от часто встречающихся вариаций написания "шариковинтовая передача", "шариковая винтовая пара" и т.д.).
Винты ШВП — это ключевой компонент в шарико-винтовых передачах, обеспечивающий точное перемещение механизмов. Они имеют специальную резьбу, которая позволяет передавать крутящий момент с высокой точностью. Использование таких винтов гарантирует эффективное линейное движение в различных промышленных приложениях.
Основные параметры винта ШВП
При выборе винта, гайки ШВП необходимо учитывать ряд ключевых характеристик, которые определяют их эффективность в различных приложениях. Вот основные параметры:
- Шаг резьбы. Это расстояние между витками резьбы. Меньший шаг обеспечивает высокую точность и позволяет передавать большие крутящий момент, тогда как больший увеличивает скорость перемещения.
- Диаметр винта. Определяет основной компонент винта и влияет на его способность принимать нагрузки. Больший диаметр позволяет использовать винты в более тяжелых условиях.
- Материал изготовления. Винты могут быть изготовлены из различных материалов, что влияет на их прочность и долговечность. Высококачественные стали обеспечивают устойчивость к износу.
- Конструкция резьбы. Шарико-винтовая резьба позволяет значительно уменьшить трение, что повышает эффективность передачи движений и продлевает срок службы устройства.
- Точность обработки. Высокая точность обработки винтов обеспечивает надежную и плавную работу линейных механизмов, что критично для многих промышленных задач.
Купить винты ШВП
Выбирая ШВП винты и ШВП гайки у нас, вы получаете надежность и долговечность. В нашем ассортименте вы найдете широкий выбор винтов ШВП, подходящих для различных шарико-винтовых передач. Мы предлагаем изделия с различной резьбой, обеспечивающие высокую точность и надежное перемещение. Наша продукция идеально подходит для линейных механизмов и гарантирует отличное качество.
