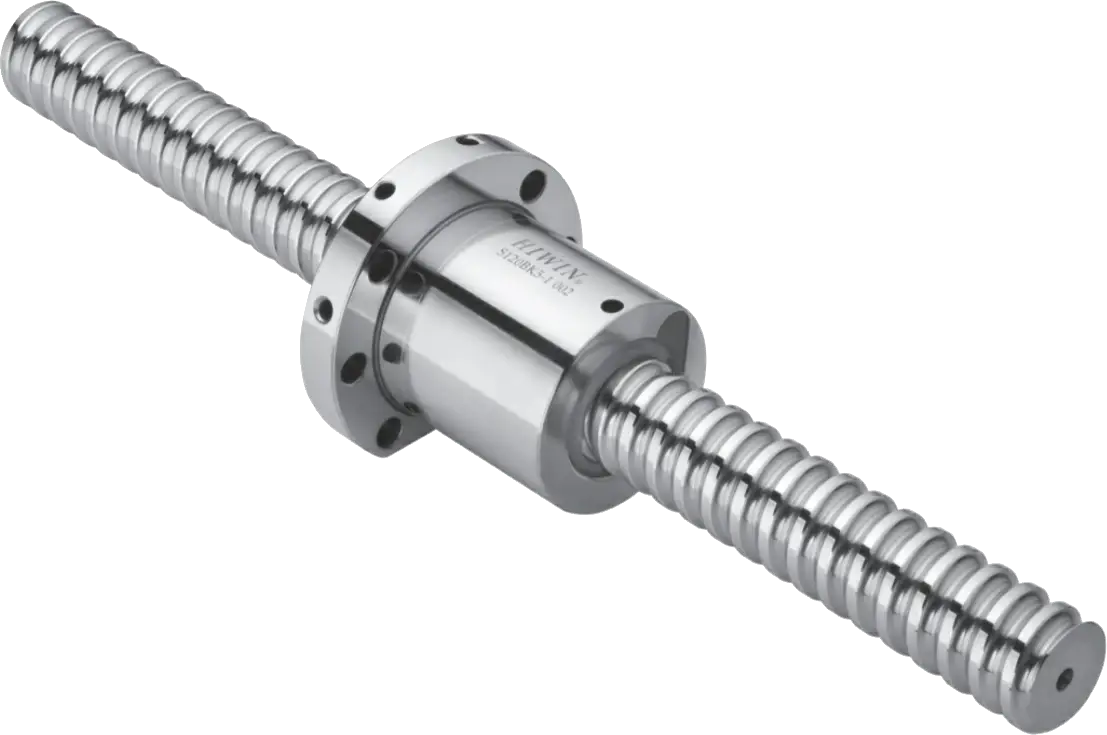

Рекомендации по сборке накатных ШВП
При неправильной сборке функция уплотнения может быть нарушена, что приведет к преждевременному износу и выходу из строя ШВП.
Резьба винта ШВП должна быть чистой, с фаской и без заусенцев. Нанесение небольшого количества смазки на начало резьбы или на уплотнение облегчает сборку, защищает уплотнительную кромку и предотвращает повреждения.

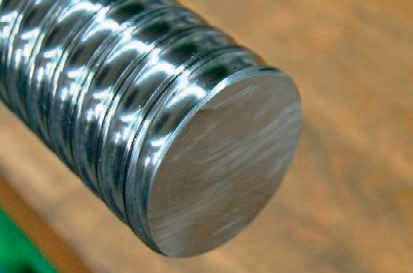

Рис. 1. Конец винта перед сборкой с гайкой

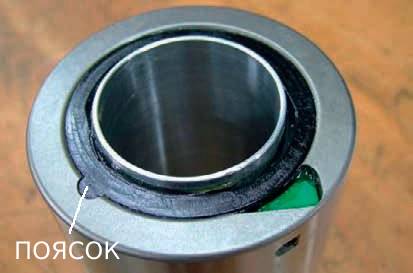

Перед сборкой проверьте, что два уплотнения правильно установлены в гайке. Уплотнения ориентируются с помощью пояска в гайке и не должны выступать за пределы корпуса гайки.

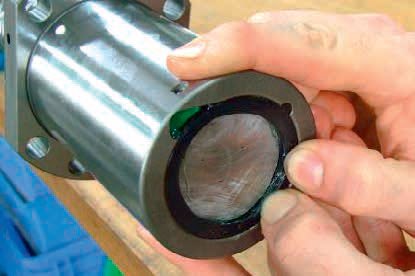

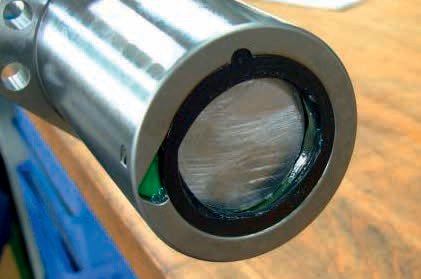

Рис. 2. Перед сборкой убедитесь, что уплотнения установлены правильно
Поместите монтажную втулку на торец винта ШВП. Это облегчит выравнивание гайки с валом. Во время сборки гайка должна быть выровнена соосно и заподлицо с винтом.

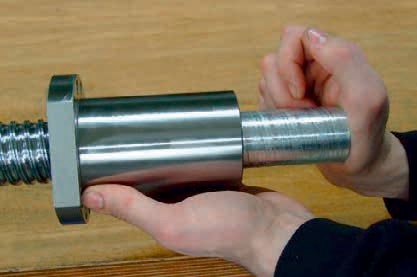

Рис. 3. Ориентация гайки относительно винта
Сдвиньте гайку до начала резьбы и навинтите на винт ШВП вращательным движением с небольшим нажатием. После этого уплотнение окажется в правильном положении в канавке резьбы. Гайку можно навинтить на вал с небольшим усилием. Навинтите гайку до конца вала.
Если необходимый крутящий момент значительно больше или гайка заклинивает, отвинтите ее и повторите процесс.

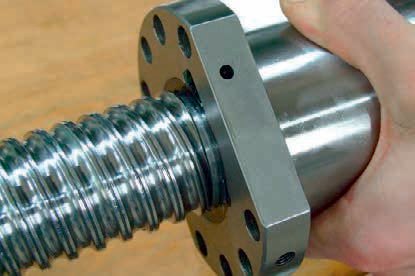

Рис. 4. Навинчивание гайки на винт
Медленно навинтите гайку на винт и зафиксируйте уплотнение пальцем или подходящим тупым инструментом около уплотнительной кромки (например, трубой подходящего диаметра). Это гарантирует, что уплотнительная кромка правильно войдет в канавку резьбы.
Не используйте инструменты с острыми краями или заостренными кромками, так как существует риск повреждения уплотнительной кромки

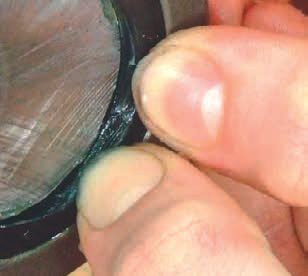

Рис. 5. Фиксация уплотнения при медленном навинчивании гайки на винт
Накрутите гайку на винт до упора и прокрутите её вперёд и назад не менее чем на 3 длины гайки. Гайка должна легко вращаться на валу. Проверьте, что оба уплотнения установлены правильно.
Перед запуском смажьте ШВП, как описано в инструкции по смазке.
