Форма профиля резьбы: TR - трапецеидальная резьба;

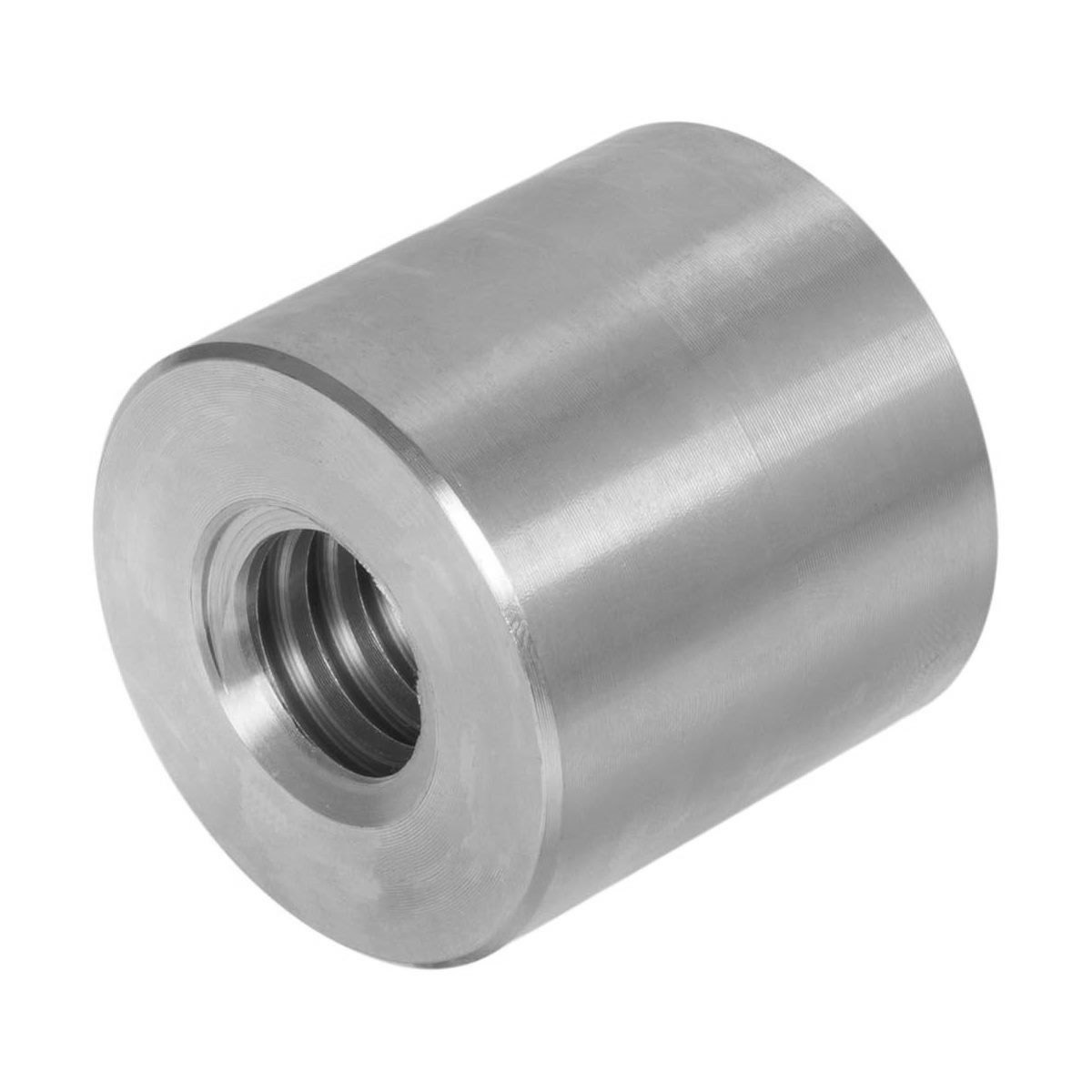

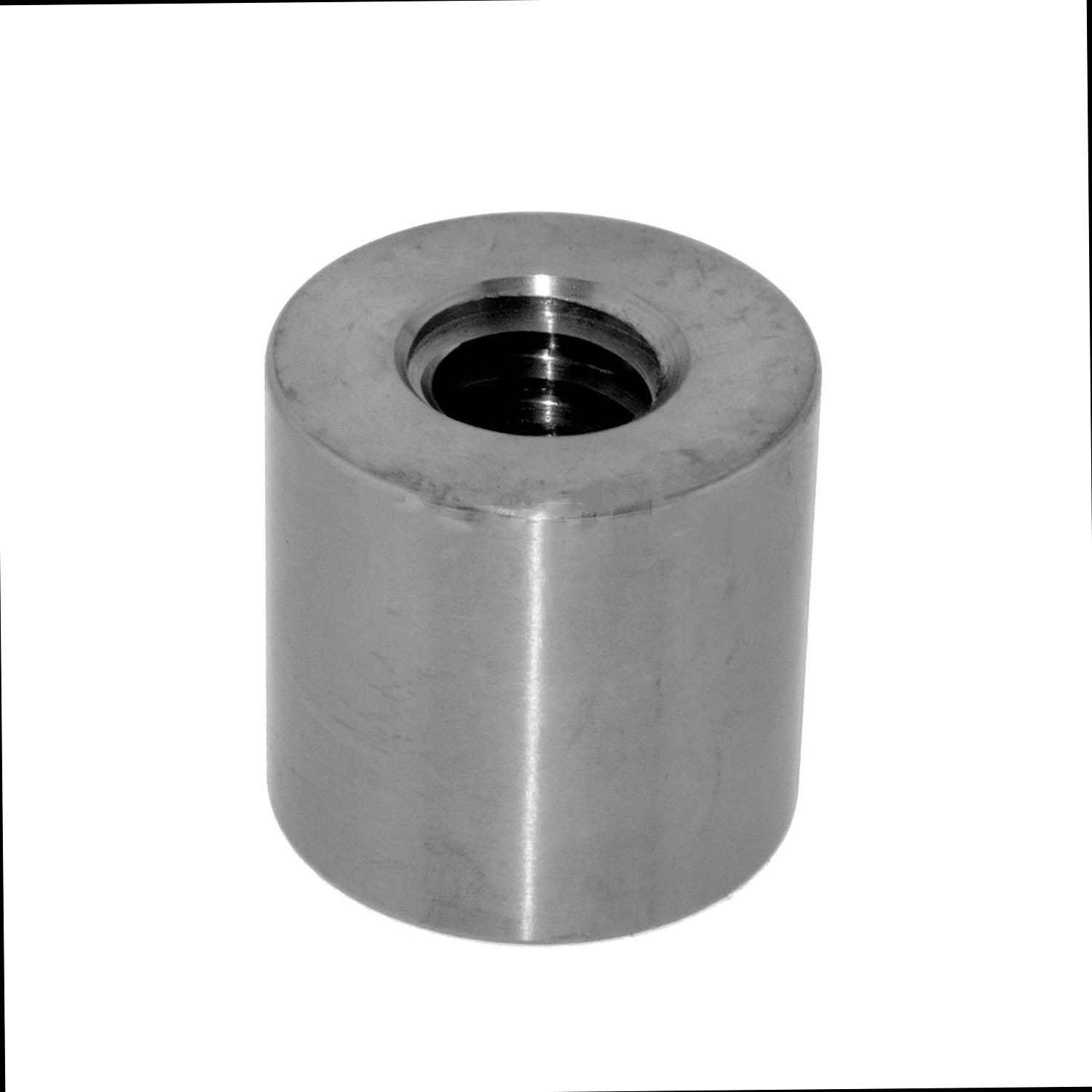

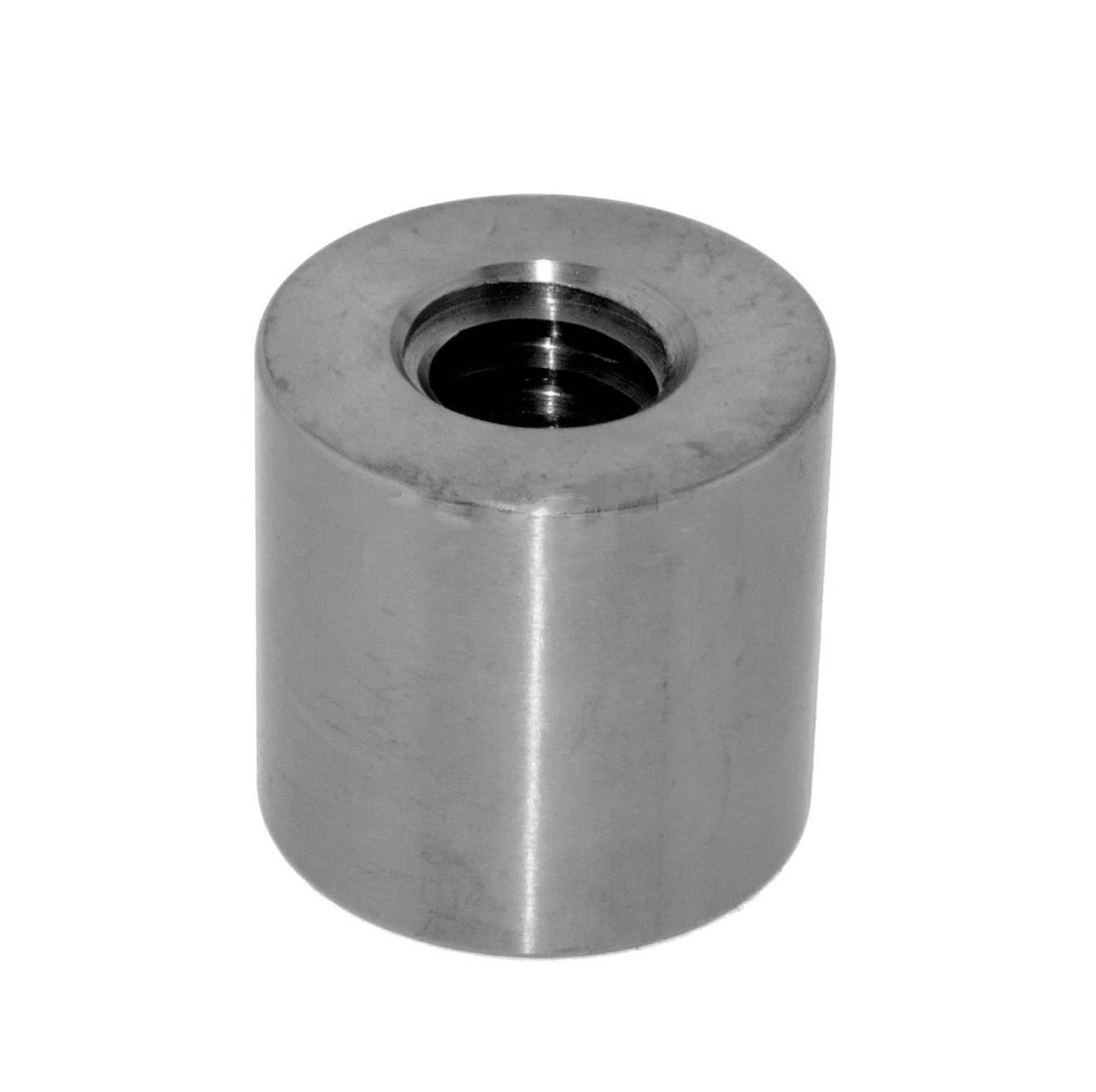

Исполнение: Круглая гайка;
Направление резьбы: Правое;
Диаметр винта: 24 мм;
Шаг винта: 5 мм на один оборот;
Площадь сопрягаемой поверхности в паре "винт-гайка": 1215 мм2;
Класс точности: 7e согласно DIN103;
Материал изготовления: сталь 11SMn30 1.0715
Гайка для трапецеидального винта соответствующего типоразмера изготавливается из стали 11SMn30. Гайка предназначена для крепления или ручного применения с несущественной нагрузкой, поскольку соединение сталь-сталь используемое при работе под нагрузкой может заклинивать. Материал свариваемый. Указанная система может эксплуатироваться даже при наличии значительных загрязнений.
Области применения: подъемные системы, зажимы, тиски, пресса, подающие системы, упаковочное оборудование, общее машиностроение.
|

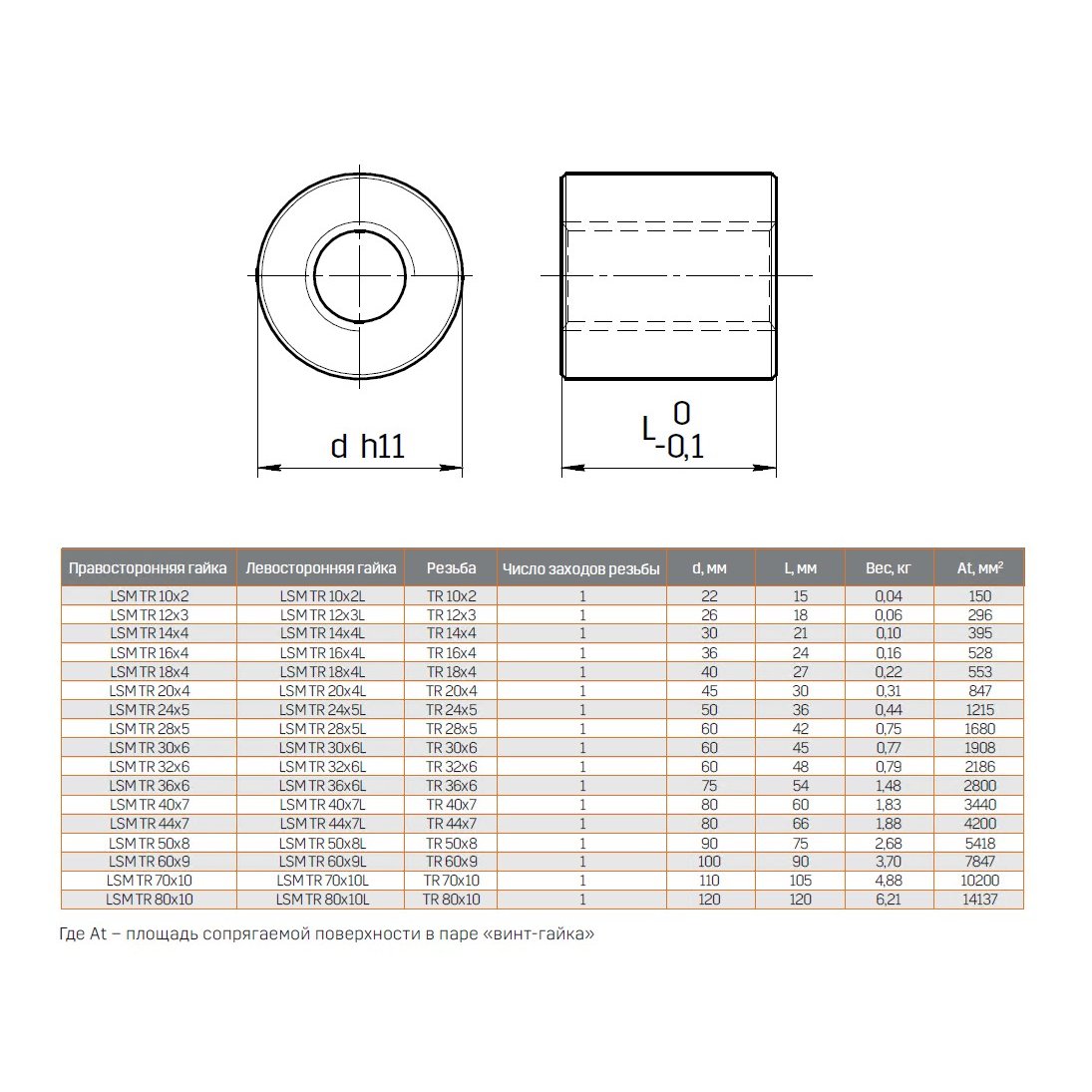

Номинальный диаметр, мм
|
24 |
|
Шаг резьбы, мм
|
5 |
|
Тип гайки
|
круглая |
|
Направление резьбы
|
правое |
|
Форма профиля резьбы
|
TR (трапецеидальная) |
|
Материал
|
нержавеющая сталь |
|

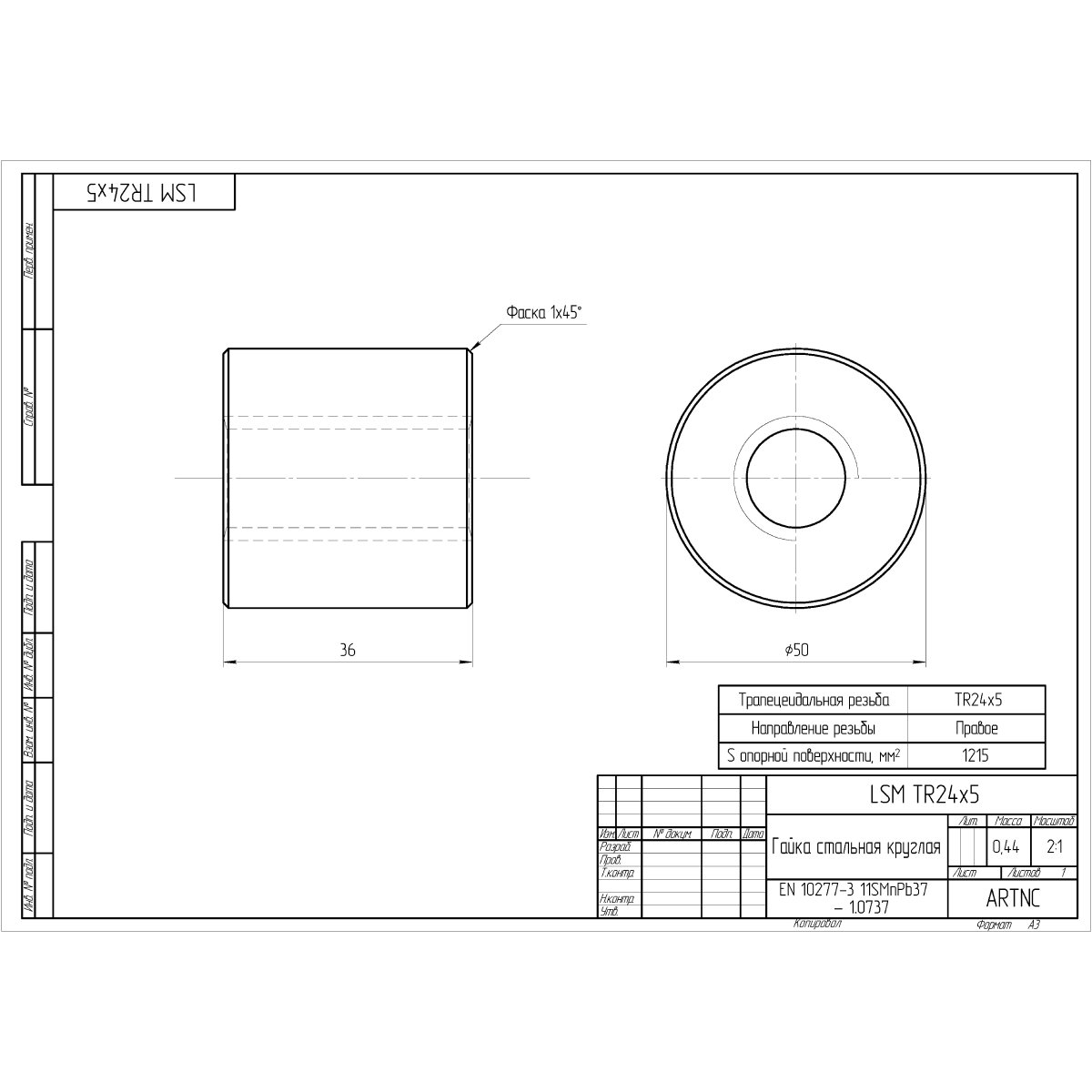

Длина, мм
|
36 |
|
Ширина, мм
|
50 |
|
Высота, мм
|
50 |
|
Вес, кг
|
0.58 |
|
Страна производства
|
Италия |
