Форма профиля резьбы: TR - трапецеидальная резьба;
¶ Диаметр винта: 20 мм;
¶ Шаг винта: 4 мм на один оборот;
¶ Направление резьбы: Правое
¶ Площадь сопрягаемой поверхности в паре "винт-гайка": 1130 мм2;
¶ Класс точности: 7e согласно DIN103;
¶ Материал изготовления: сталь PA6+MoS2 DIN7728

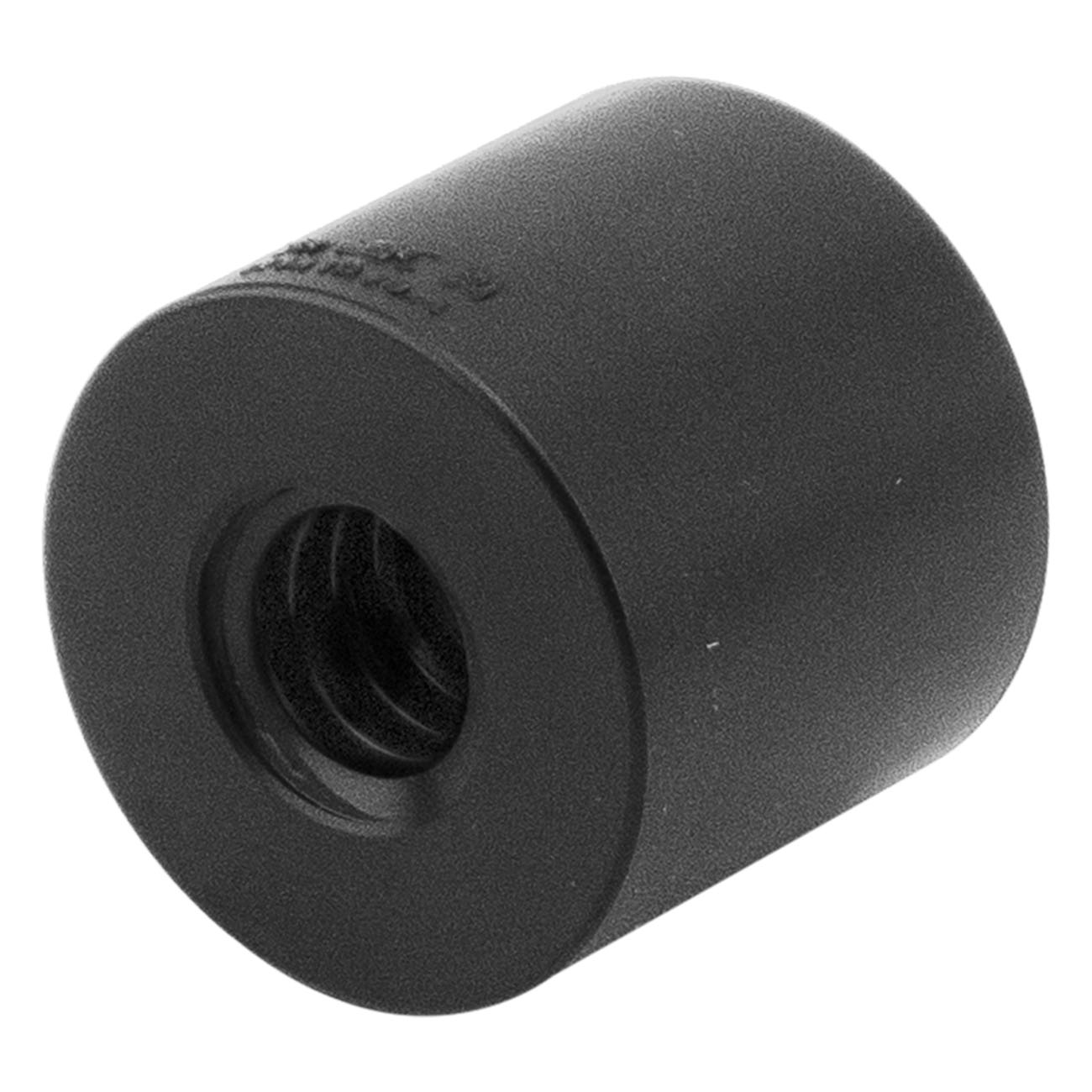

Гайка для трапецеидального винта изготавливается из маслонаполненного капролона с дисульфатом молибдена, что, за счет улучшенной кристаллической структуры обеспечивает хорошую нагрузочную способность, сопротивлению износу и хорошую самосмазочную способность. Смазывать нерегулярно все же необходимо жиром или маслом (Не использовать смазки на основе дисульфида молибдена MoS2 или графита)
Области применения: зажимы, тиски, подающие системы, упаковочное оборудование, общее машиностроение, пищевая промышленность.
|
Номинальный диаметр, мм
|
20 |
|
Шаг резьбы, мм
|
4 |
|
Тип гайки
|
круглая |
|
Направление резьбы
|
правое |
|
Форма профиля резьбы
|
TR (трапецеидальная) |
|
Материал
|
полиамид |
|
Длина, мм
|
40 |
|
Ширина, мм
|
45 |
|
Высота, мм
|
45 |
|
Вес, кг
|
0.5 |
