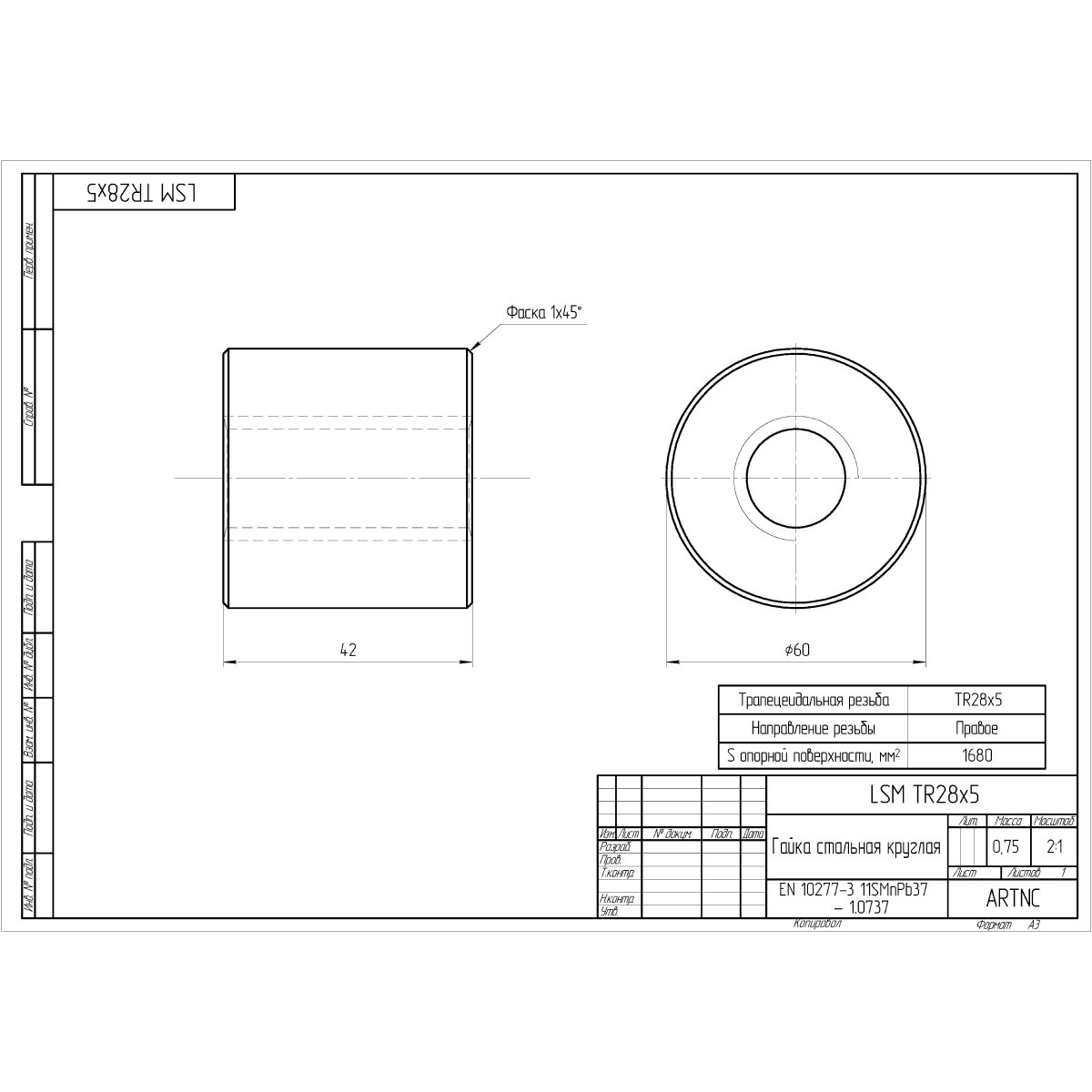

Форма профиля резьбы: TR - трапецеидальная резьба;
Исполнение: Круглая гайка;
Направление резьбы: Правое;
Диаметр винта: 28 мм;
Шаг винта: 5 мм на один оборот;
Площадь сопрягаемой поверхности в паре "винт-гайка": 1680 мм2;
Класс точности: 7e согласно DIN103;
Материал изготовления: сталь 11SMn30 1.0715.

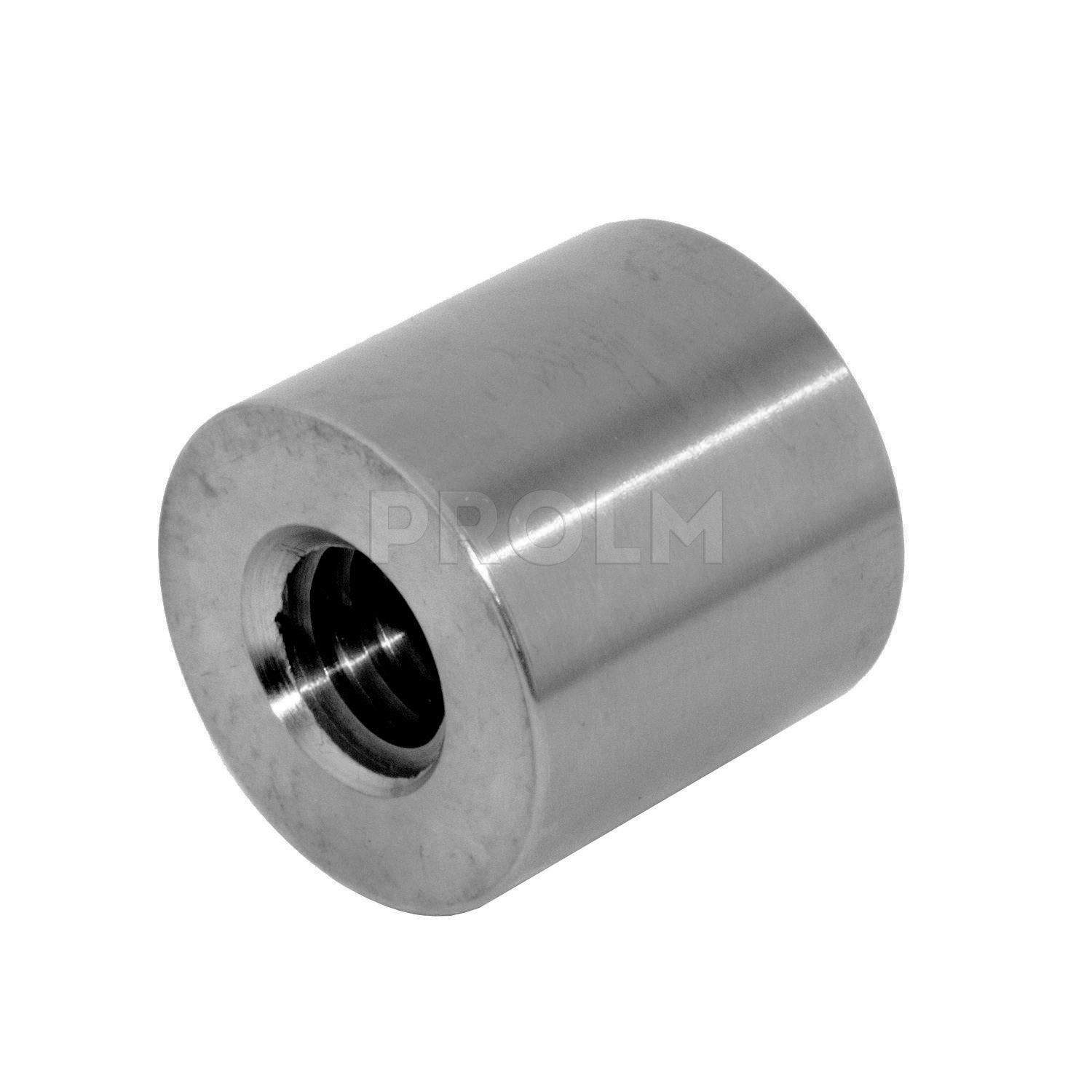

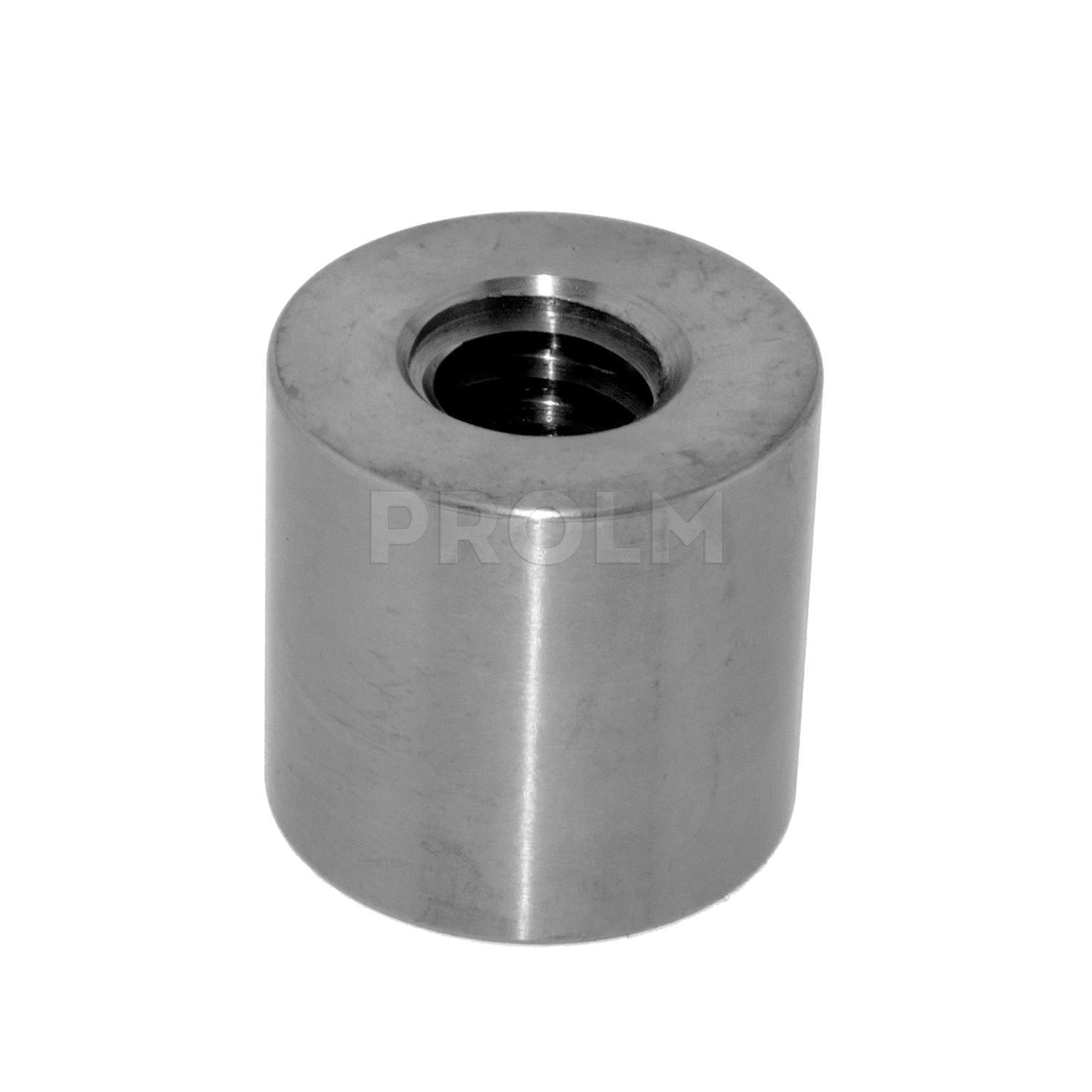

Гайка для трапецеидального винта соответствующего типоразмера изготавливается из стали 11SMn30. Гайка предназначена для крепления или ручного применения с несущественной нагрузкой, поскольку соединение сталь-сталь используемое при работе под нагрузкой может заклинивать. Материал свариваемый. Указанная система может эксплуатироваться даже при наличии значительных загрязнений.
Области применения: подъемные системы, зажимы, тиски, пресса, подающие системы, упаковочное оборудование, общее машиностроение.
|
Номинальный диаметр, мм
|
28 |
|
Шаг резьбы, мм
|
5 |
|
Диапазон рабочих температур, °C
|
от -30 до +982 |
|
Тип гайки
|
круглая |
|
Направление резьбы
|
правое |
|
Форма профиля резьбы
|
TR (трапецеидальная) |
|
Материал
|
нержавеющая сталь |
|
Длина, мм
|
60 |
|
Ширина, мм
|
60 |
|
Высота, мм
|
42 |
|
Вес, кг
|
1 |
