- Форма профиля резьбы: TR - трапецеидальная
- Направление резьбы: правое
- Диаметр винта: 24 мм
- Шаг винта: 5 мм на один оборот
- Длина: указана в скобках, базовая длина у производителя - 3000 мм
- Класс точности: 7e согласно DIN103 (погрешность ≤0,1 мм/300 мм)
- Материал изготовления: конструкционная сталь C45 (1.0503)
- Твердость: 250 НВ

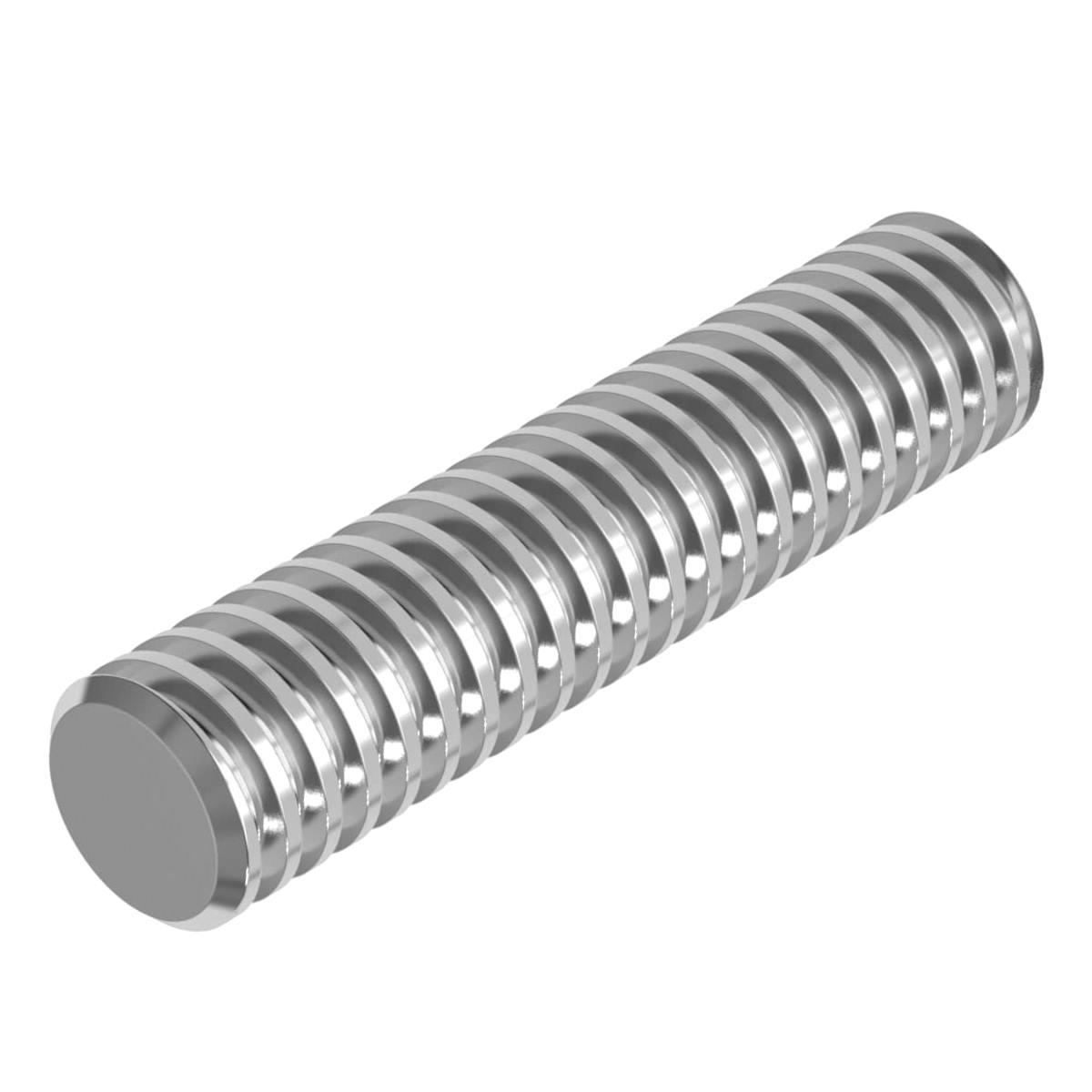

Трапецеидальный винт производится методом накатки, при этом упрочнение резьбы происходит без дополнительной термообработки. Образуемые гладкие поверхности способствуют уменьшению трения и тем самым увеличивается ресурс пары "винт-гайка". Винт совместим с гайками соответствующего типоразмера.
Области применения: подъемные системы, зажимы, тиски, прессы, подающие системы, упаковочное оборудование, общее машиностроение.
При покупке трапецеидального винта можно воспользоваться услугой по его распилу, погрешность реза составляет ±1 мм. Вы получаете готовые отрезки нужной длины, упрощается их транспортировка и хранение. В комментариях к заказу в таком случае укажите, пожалуйста, какие длины трапецеидального винта вам необходимы с учетом 3 мм ширины пропила отрезного станка.
Длина, мм
|
3000 |
Ширина, мм
|
24 |
Высота, мм
|
24 |
Вес, кг
|
8.34 |
