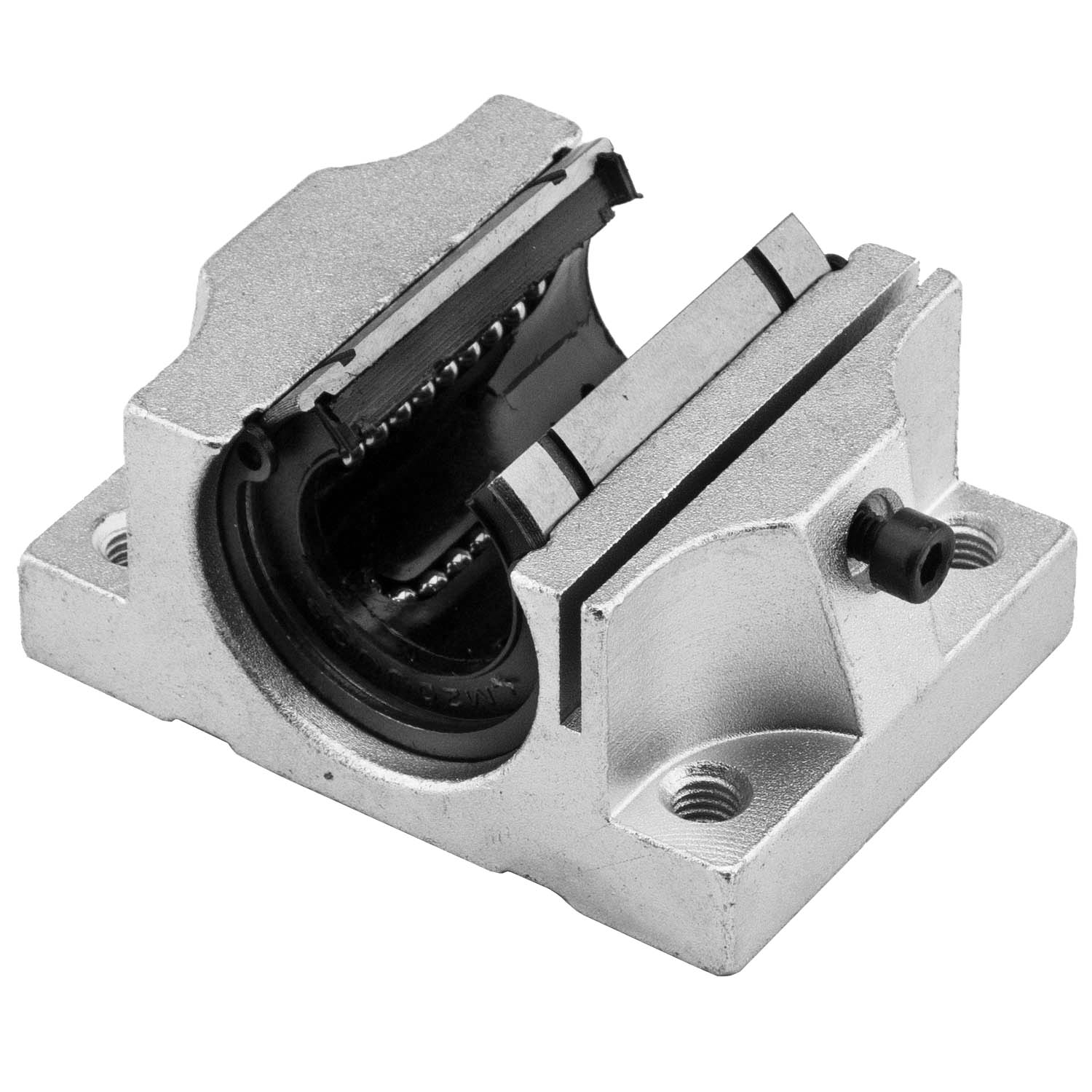

Корпус с шариковой втулкой ArtNC TBR16UU

Корпус с шариковой втулкой открытого типа применяется в создании слабо нагруженных фрезерно-гравировальных станков, установок плазменной резки, систем подачи в автоматизации производства, неответственных узлах в промышленном оборудовании. Корпус изготовлен из алюминия, что облегчает вес изделия и защищает от коррозии. Альтернатива профильным линейным направляющим, но к сожалению не обладают достаточной точностью и жесткостью создаваемых систем. Данный корпус имеет возможность универсального крепеления как сверху так и снизу. Совместимы с валами на опорной рейки серий TBR, TBS соотвествующего диаметра.

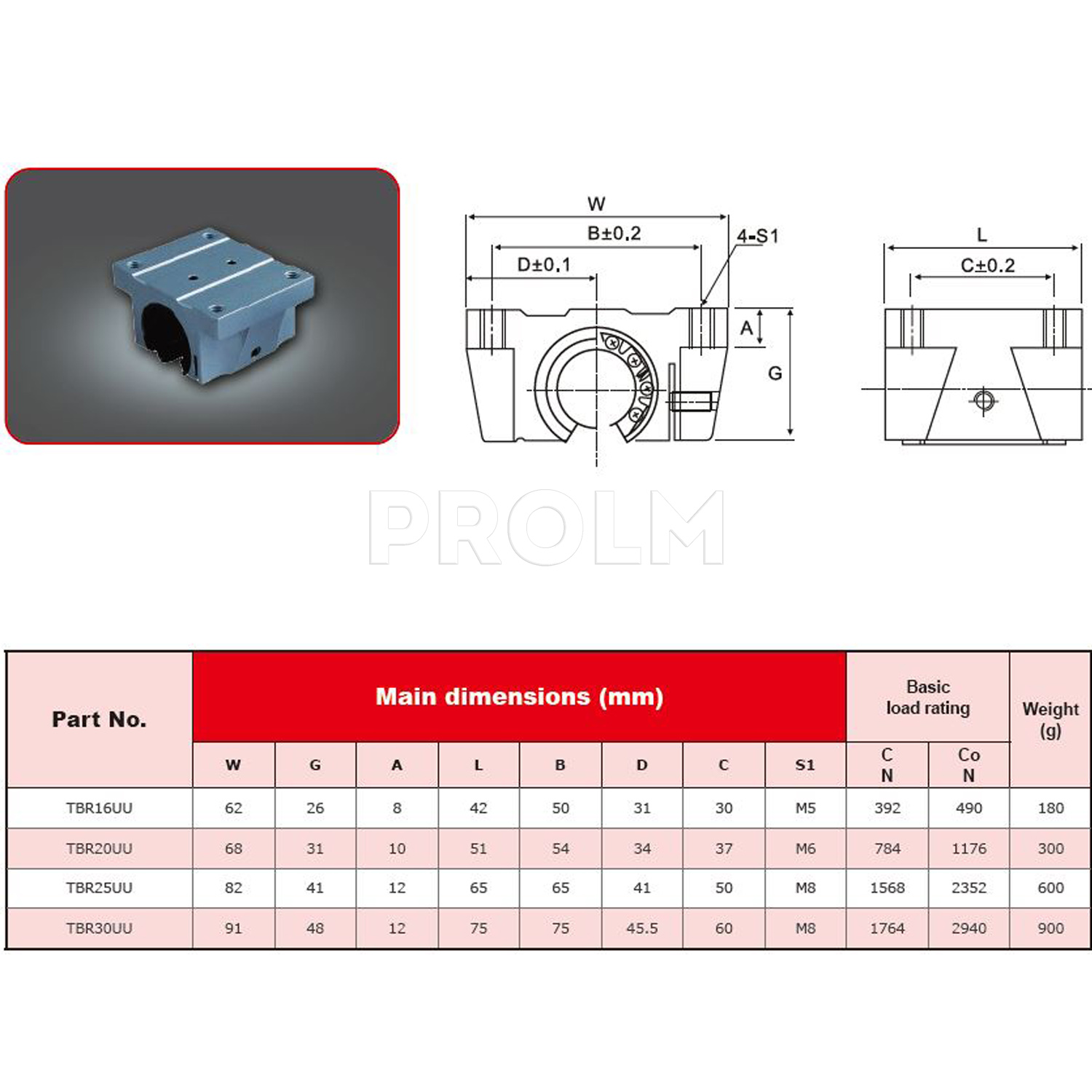

Характеристики:

• серия: TBR (корпус с шариковой втулкой открытого типа);
• исполнение корпуса: стандартный;
• шариковая втулка: LM16-OP;
• уплотнения: UU (с двух сторон);
• номинальный диаметр вала: 16 мм
• количество замкнутых контуров шариков: 4;
• тип сепаратора: полимерный;
• нагрузка динамическая: С = 774 Н;
• нагрузка статическая: Со = 1180 Н.
