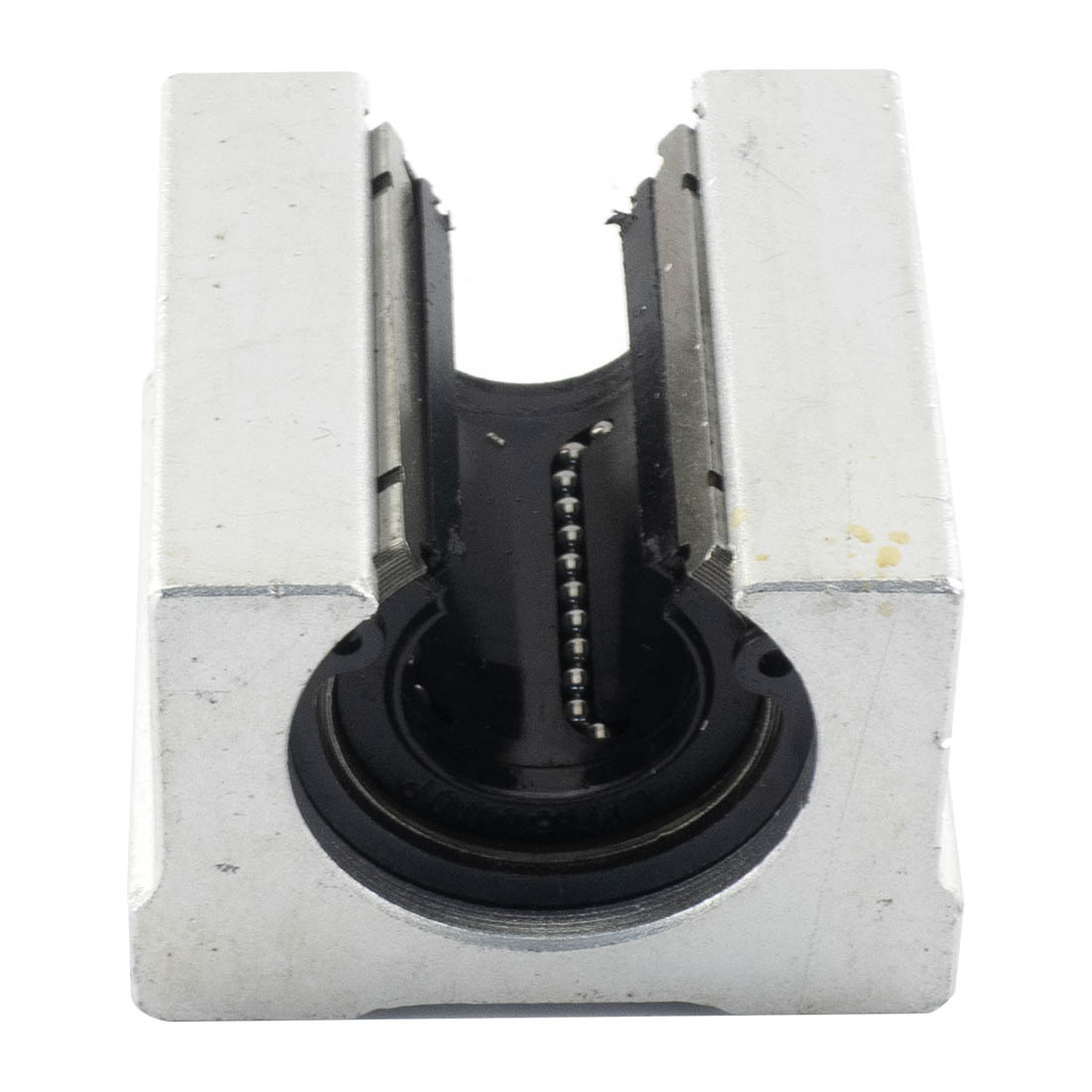

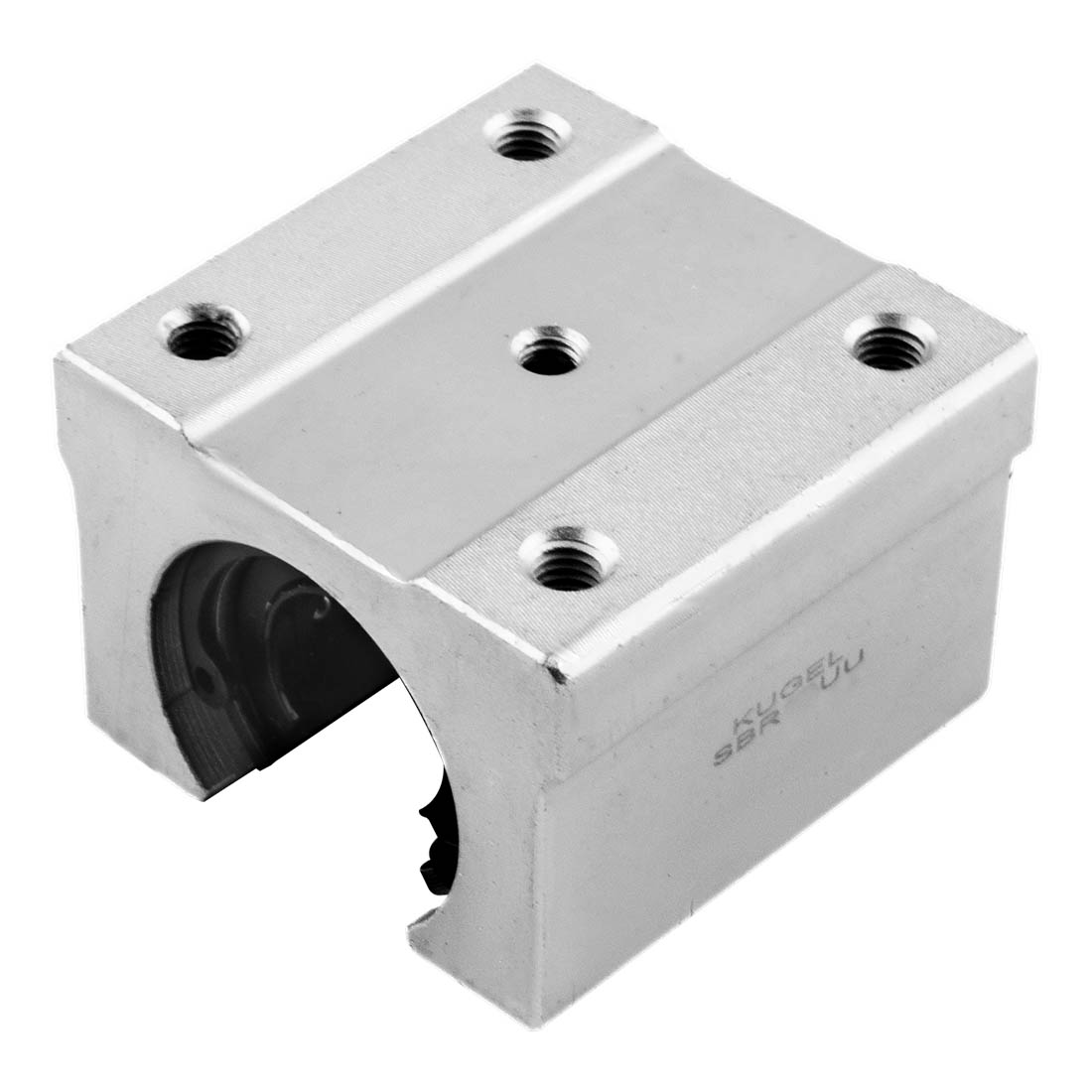

Корпус с шариковой втулкой открытого типа применяется в создании слабо нагруженных фрезерно-гравировальных станков, установок плазменной резки, систем подачи в автоматизации производства, неответственных узлах в промышленном оборудовании. Корпус изготовлен из алюминия, что облегчает вес изделия и защищает от коррозии.
Альтернатива профильным линейным направляющим, но к сожалению не обладают достаточной точностью и жесткостью создаваемых систем. Совместимы с валами на опорной рейки серий SBR, SBS соотвествующего диаметра.
Характеристики:
- серия: SBR (удлиненный корпус с шариковой втулкой открытого типа);
- исполнение корпуса: удлиненный;
- шариковая втулка: 2хLM12-OP;
- уплотнения: UU (с двух сторон);
- номинальный диаметр вала: 12 мм;
- количество замкнутых контуров шариков: 4;
- тип сепаратора: полимерный;
- нагрузка динамическая: С = 420 Н;
- нагрузка статическая: Со = 610 Н.
|

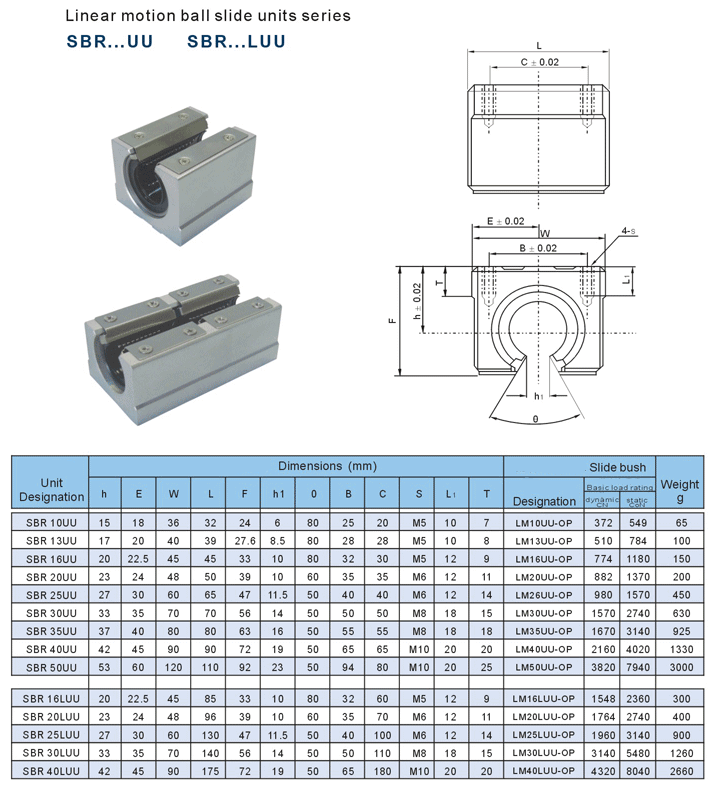

Серия втулки
|
SBR |
|
Исполнение корпуса
|
стандартное |
|
Уплотнение втулки
|
UU (с двух сторон) |
|
Количество замкнутых контуров шариков
|
6 |
|
Дин. нагрузка, H
|
1548 |
|
Стат. нагрузка, H
|
2360 |
|
Длина, мм
|
60 |
|
Ширина, мм
|
41 |
|
Высота, мм
|
28 |
|
Диаметр вала, мм
|
12 |
|
Вес, кг
|
0.2 |
|
Сепаратор
|
полимерный |
|
Страна производства
|
КИТАЙ |
