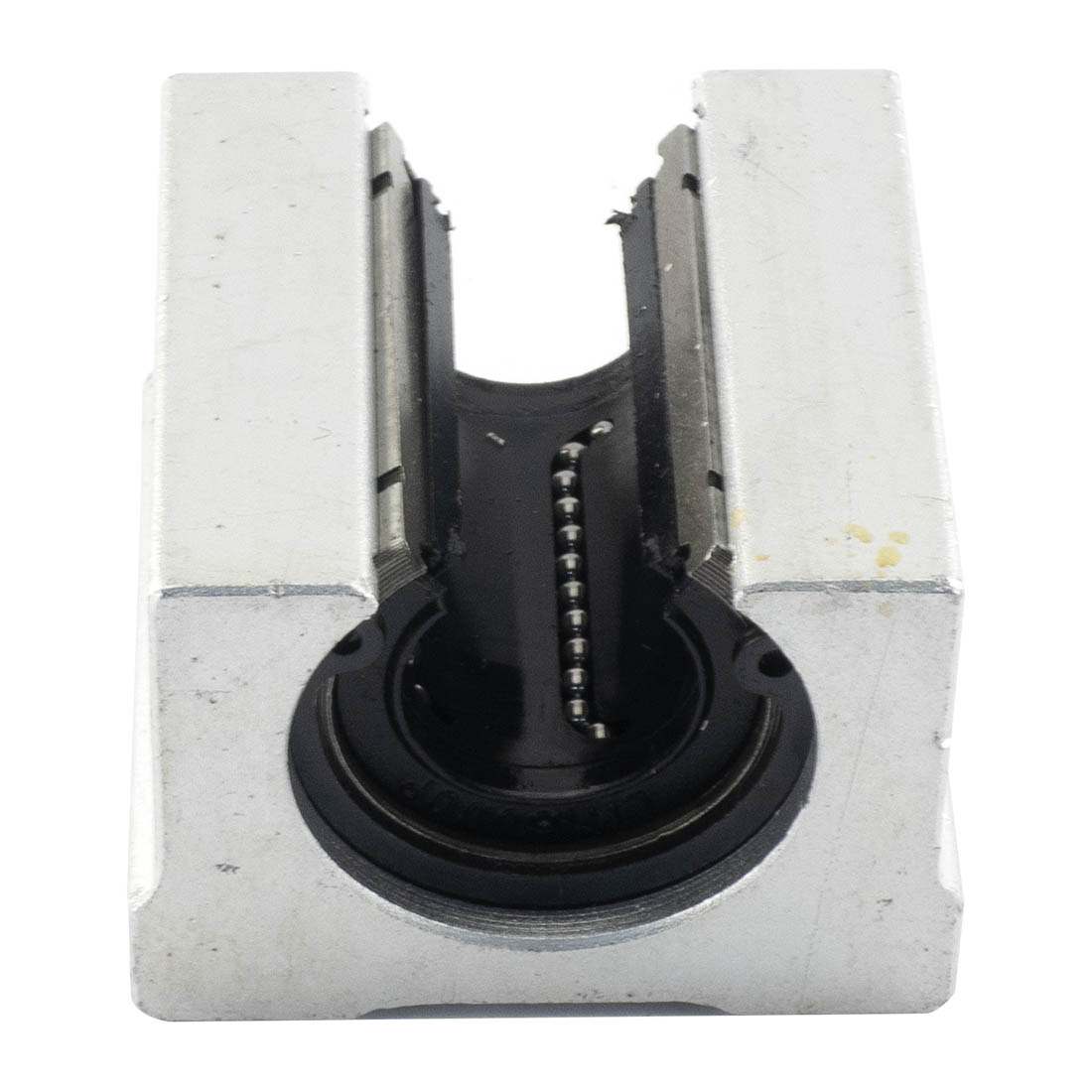

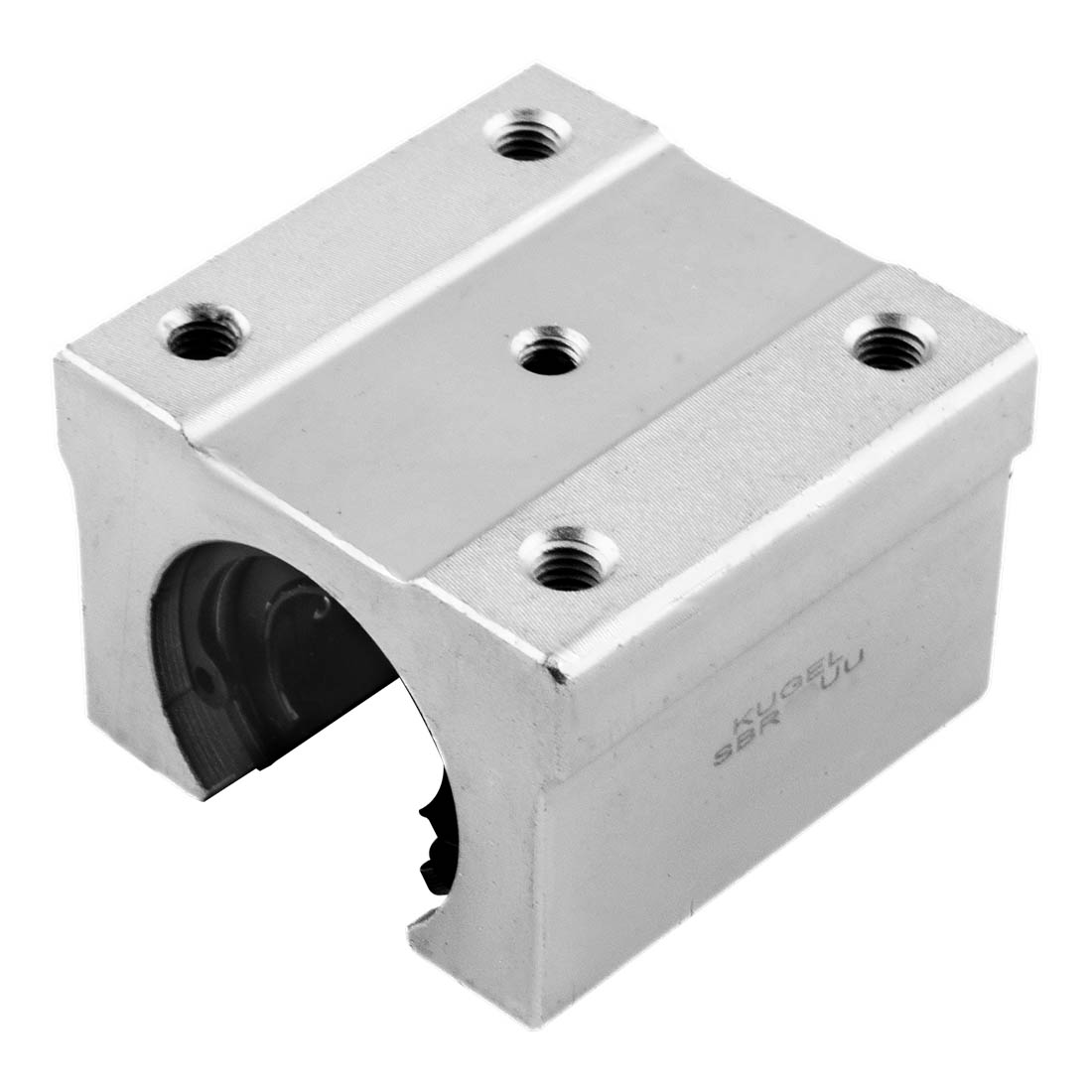

Корпус с шариковой втулкой открытого типа применяется в создании слабо нагруженных фрезерно-гравировальных станков, установок плазменной резки, систем подачи в автоматизации производства, неответственных узлах в промышленном оборудовании. Корпус изготовлен из алюминия, что облегчает вес изделия и защищает от коррозии.
Альтернатива профильным линейным направляющим, но к сожалению не обладают достаточной точностью и жесткостью создаваемых систем. Совместимы с валами на опорной рейки серий SBR, SBS соотвествующего диаметра.
Характеристики:
- серия: SBR (удлиненный корпус с шариковой втулкой открытого типа);
- исполнение корпуса: удлиненный;
- шариковая втулка: 2хLM50-OP;
- уплотнения: UU (с двух сторон);
- номинальный диаметр вала: 50 мм;
- количество замкнутых контуров шариков: 5;
- тип сепаратора: полимерный;
- нагрузка динамическая: С = 7640 Н;
- нагрузка статическая: Со = 15880 Н.
|
Длина, мм
|
90 |
|
Ширина, мм
|
215 |
|
Высота, мм
|
120 |
