Артикул:
SBR25UU

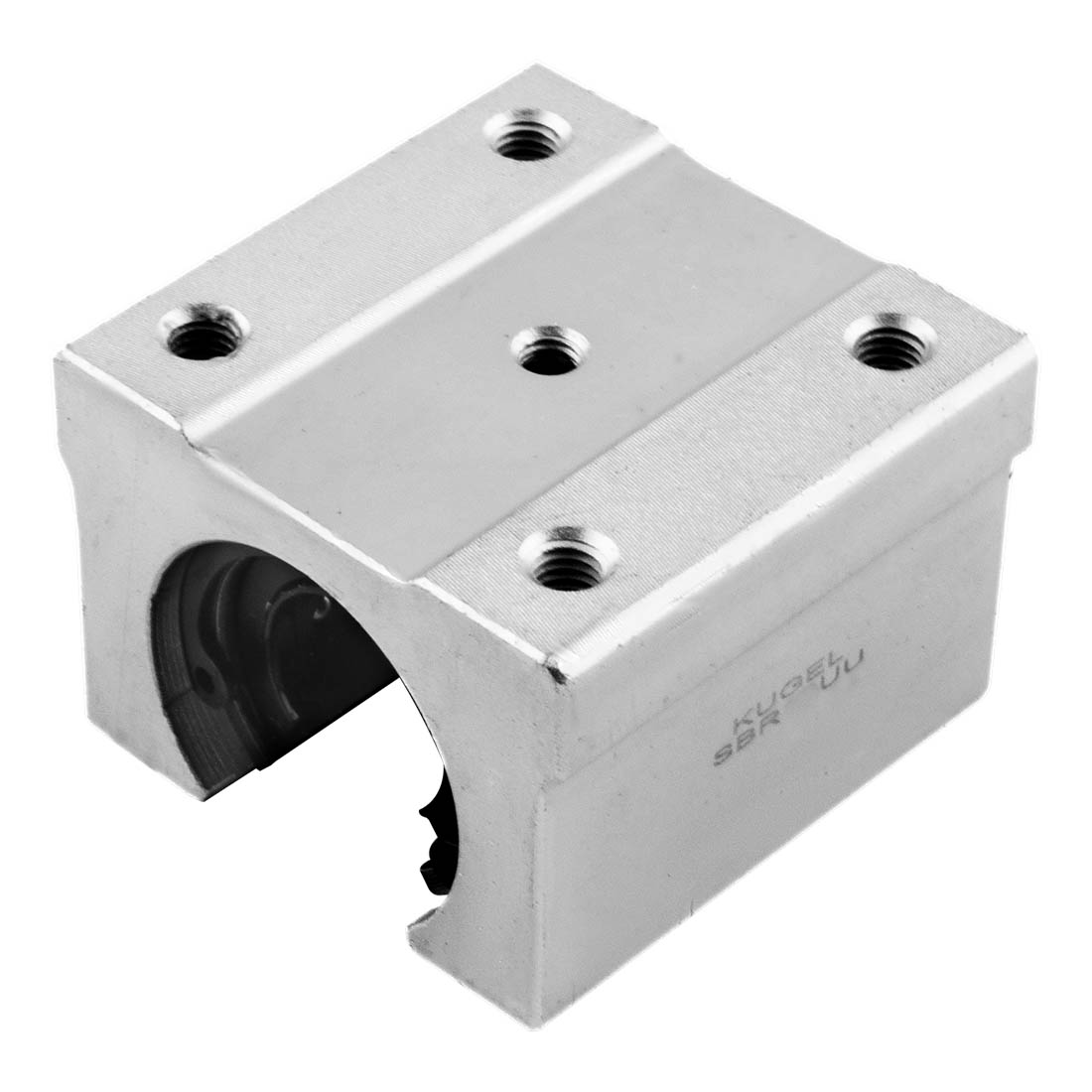

Корпус с шариковой втулкой открытого типа применяется в создании слабо нагруженных фрезерно-гравировальных станков, установок плазменной резки, систем подачи в автоматизации производства, неответственных узлах в промышленном оборудовании. Корпус изготовлен из алюминия, что облегчает вес изделия и защищает от коррозии. Альтернатива профильным линейным направляющим, но к сожалению не обладают достаточной точностью и жесткостью создаваемых систем. Совместимы с валами на опорной рейки серий SBR, SBS соответствующего диаметра.
Характеристики:
- серия: SBR (Корпус с шариковой втулкой открытого типа);
- исполнение корпуса: Стандартный;

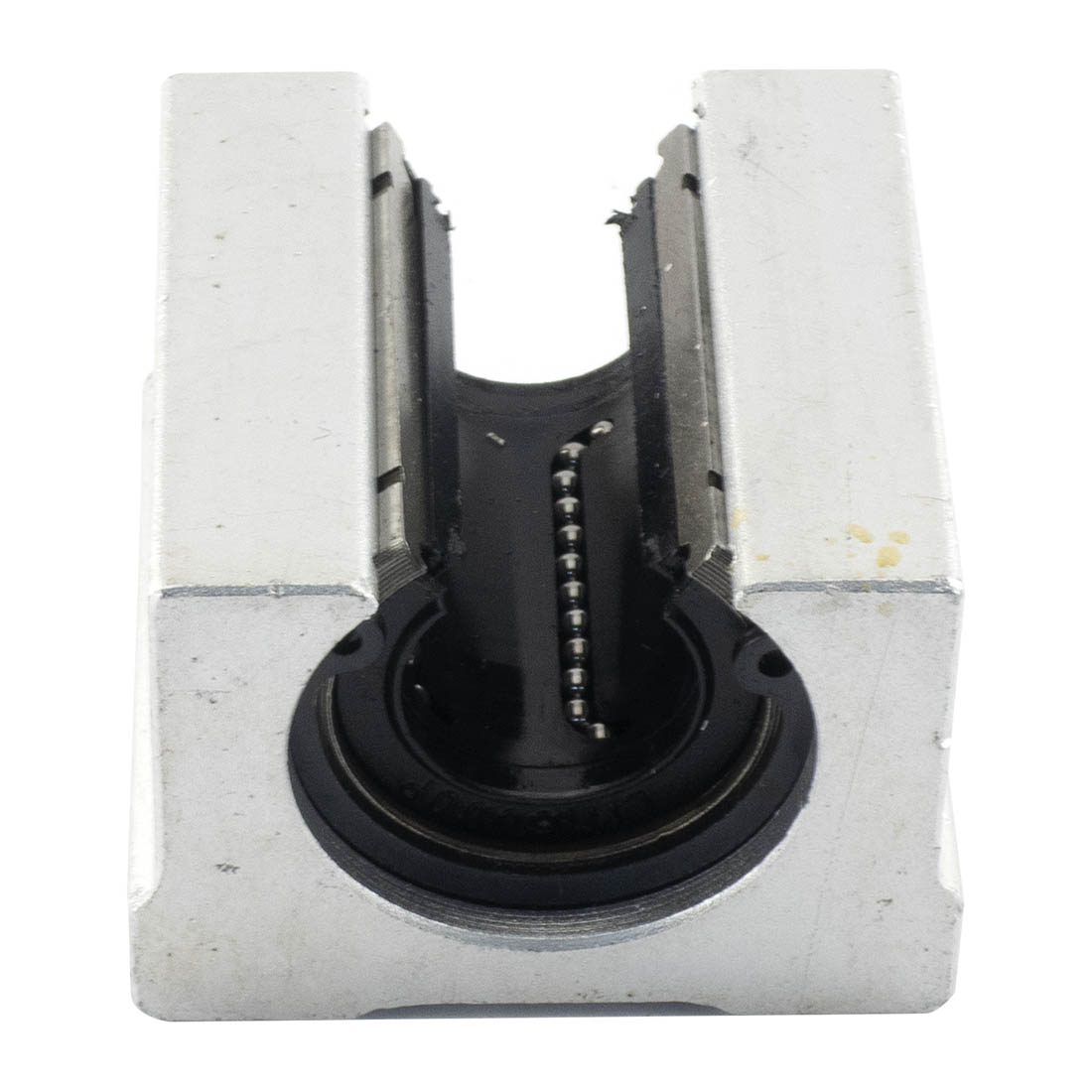

- шариковая втулка: LM25-OP;
- уплотнения: UU (с двух сторон);
- номинальный диаметр вала: 25 мм;
- количество замкнутых контуров шариков: 5;
- тип сепаратора: полимерный;
- нагрузка динамическая: С = 980 Н;
- нагрузка статическая: Со = 1570 Н.
|

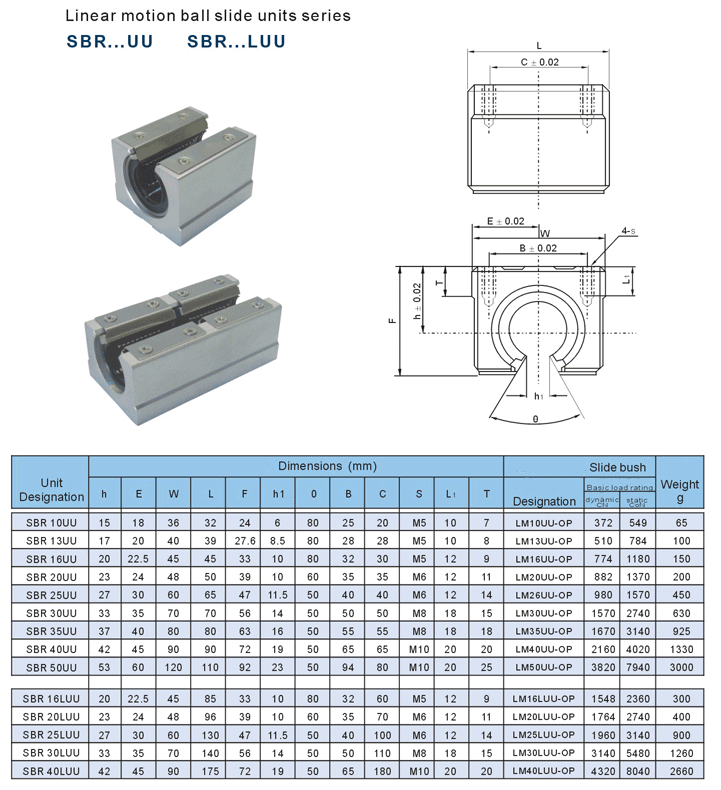

Диаметр вала, мм
|
25 |
|
Серия втулки
|
SBR |
|
Исполнение корпуса
|
стандартное |
|
Уплотнение втулки
|
UU (с двух сторон) |
|
Количество замкнутых контуров шариков
|
5 |
|
Сепаратор
|
полимерный |
|
Дин. нагрузка, H
|
980 |
|
Стат. нагрузка, H
|
1570 |
|
Длина, мм
|
47 |
|
Ширина, мм
|
60 |
|
Высота, мм
|
65 |
|
Вес, кг
|
0.415 |
