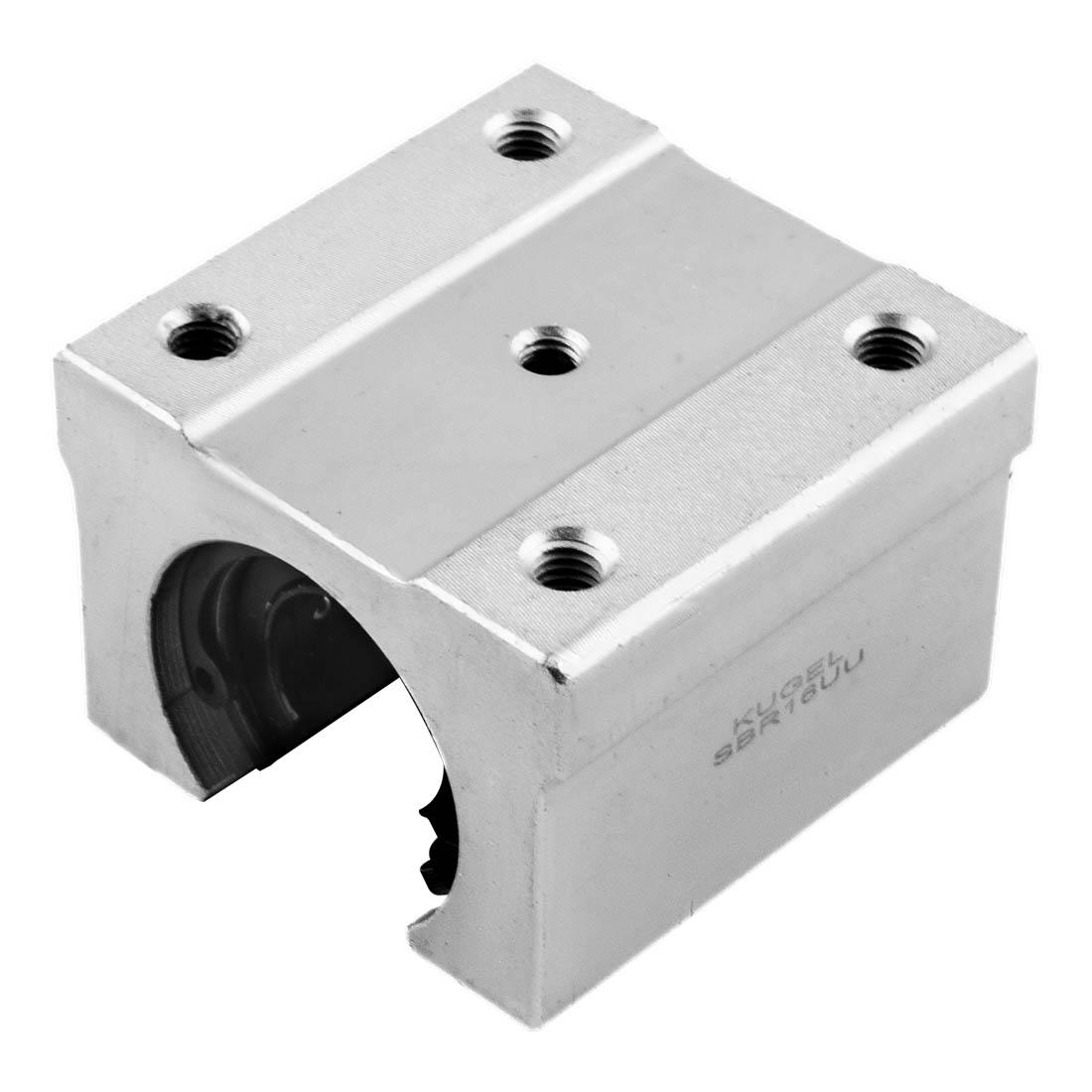

Корпус с шариковой втулкой открытого типа применяется в создании слабо нагруженных фрезерно-гравировальных станков, установок плазменной резки, систем подачи в автоматизации производства, неответственных узлах в промышленном оборудовании. Корпус изготовлен из алюминия, что облегчает вес изделия и защищает от коррозии. Альтернатива профильным линейным направляющим, но к сожалению не обладают достаточной точностью и жесткостью создаваемых систем. Совместимы с валами на опорной рейки серий SBR, SBS соответствующего диаметра.
Характеристики:
- серия: SBR (Корпус с шариковой втулкой открытого типа);
- исполнение корпуса: Стандартный;

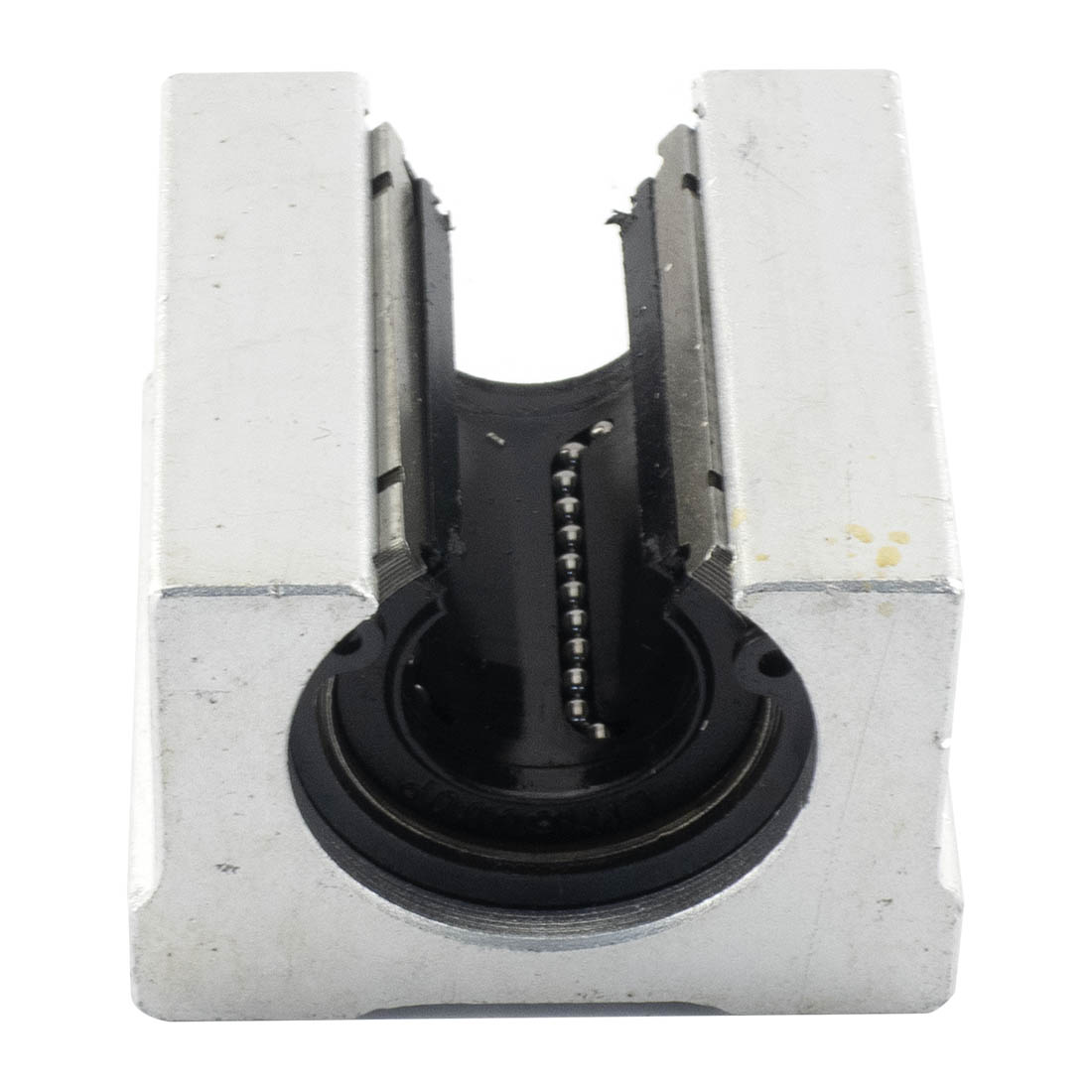

- шариковая втулка: LM16-OP;
- уплотнения: UU (с двух сторон);
- номинальный диаметр вала: 16 мм;
- количество замкнутых контуров шариков: 4;
- тип сепаратора: полимерный;
- нагрузка динамическая: С = 774 Н;
- нагрузка статическая: Со = 1180 Н;

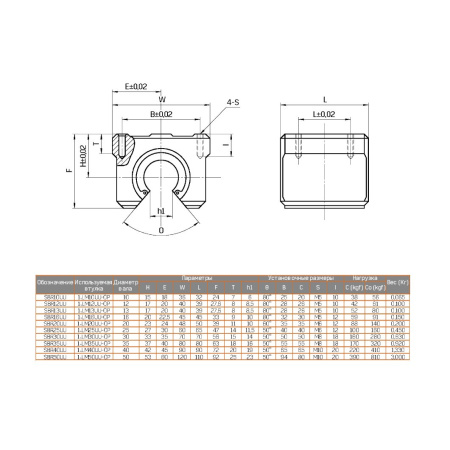

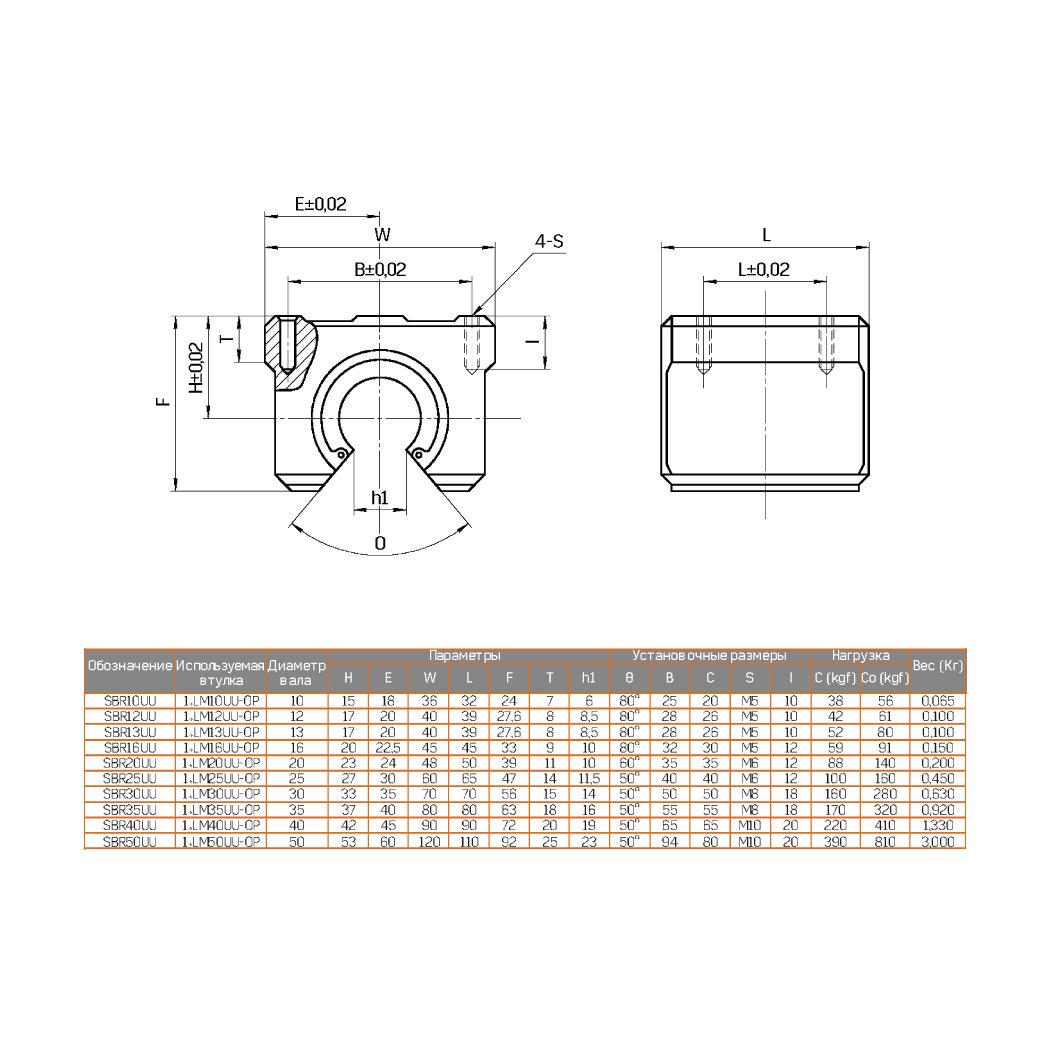

Длина, мм
|
45 |
Ширина, мм
|
33 |
Высота, мм
|
45 |
