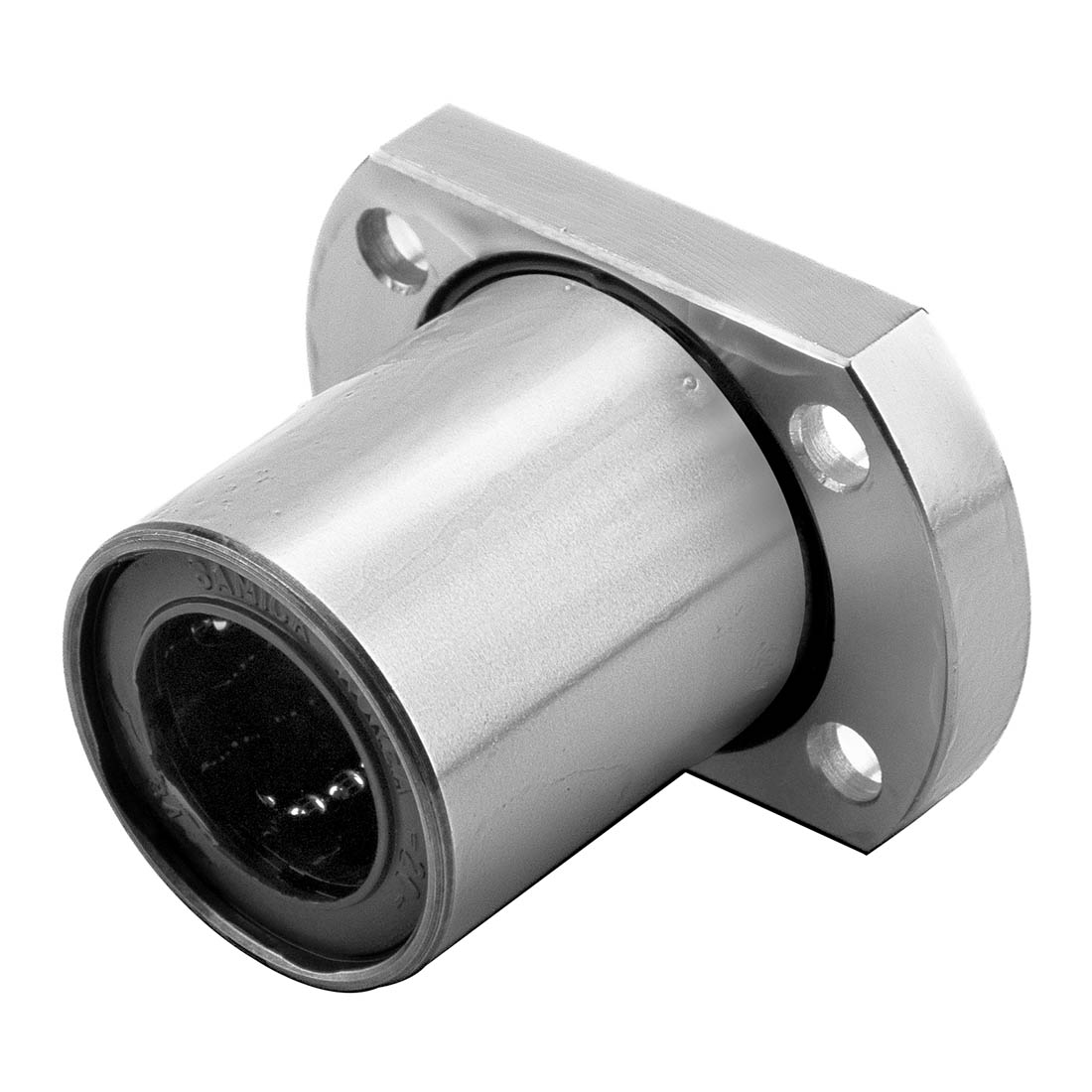

Подшипник линейного перемещения (Шариковая втулка) нашел свое применение в оборудовании, где не предъявлены особые требования по точности, нагрузке, скорости перемещения и позиционирования. А также при производстве оборудования для деревообработки, в общем машиностроении, упаковочном и пищевом оборудовании, а также для станков "Хобби" класса и для вспомогательных систем в станках коммерческого и высокого классов. Совместим с серией валов W соответствующего диаметра. Наличие фланца позволяет использовать ее без корпуса, как обособленную единицу. Под заказ возможно исполнение в нержавеющем и высокотемпературном исполнении.
Характеристики:
- серия шариковой втулки: LMH (обрезанный фланец);
- стандарт исполнения: азиатский;

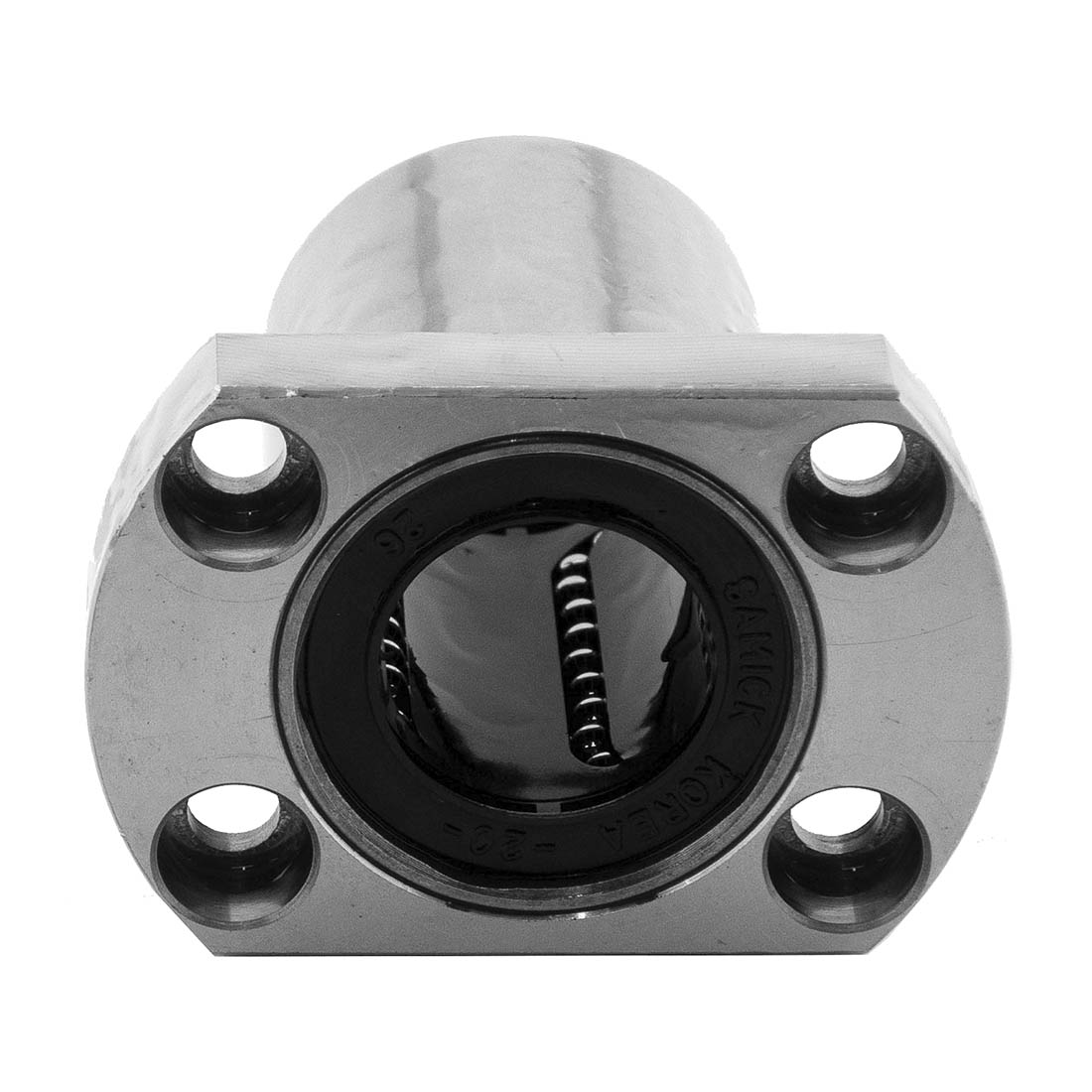

- наличие фланца: обрезанный фланец с 4-ми крепежными отверстиями;
- уплотнения: UU (с двух сторон);
- номинальный диаметр вала: 20 мм;
- количество замкнутых контуров шариков: 5;
- тип сепаратора: полимерный;
- нагрузка динамическая: С = 860 Н;
- нагрузка статическая: Со = 1370 Н.
Является полным аналогом и взаимозаменяем с втулками следующих производителей:
- THK - LMH20UU
- NB - SMT20GUU
- MISUMI - LHZC20
|

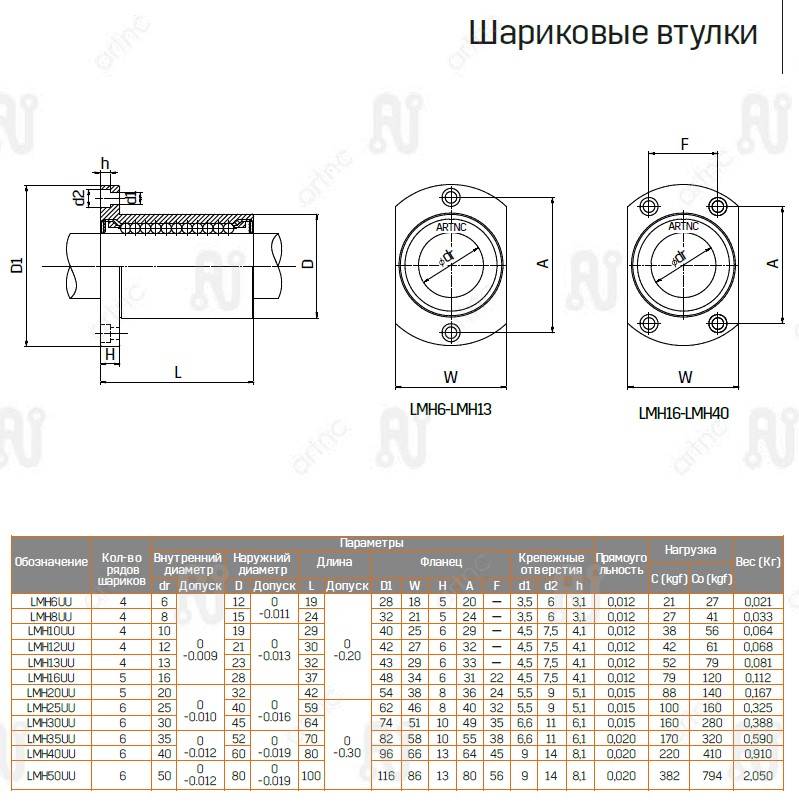

Длина, мм
|
20 |
|
Ширина, мм
|
54 |
|
Высота, мм
|
42 |
|
Диаметр вала, мм
|
20 |
|
Вес, кг
|
0.145 |
