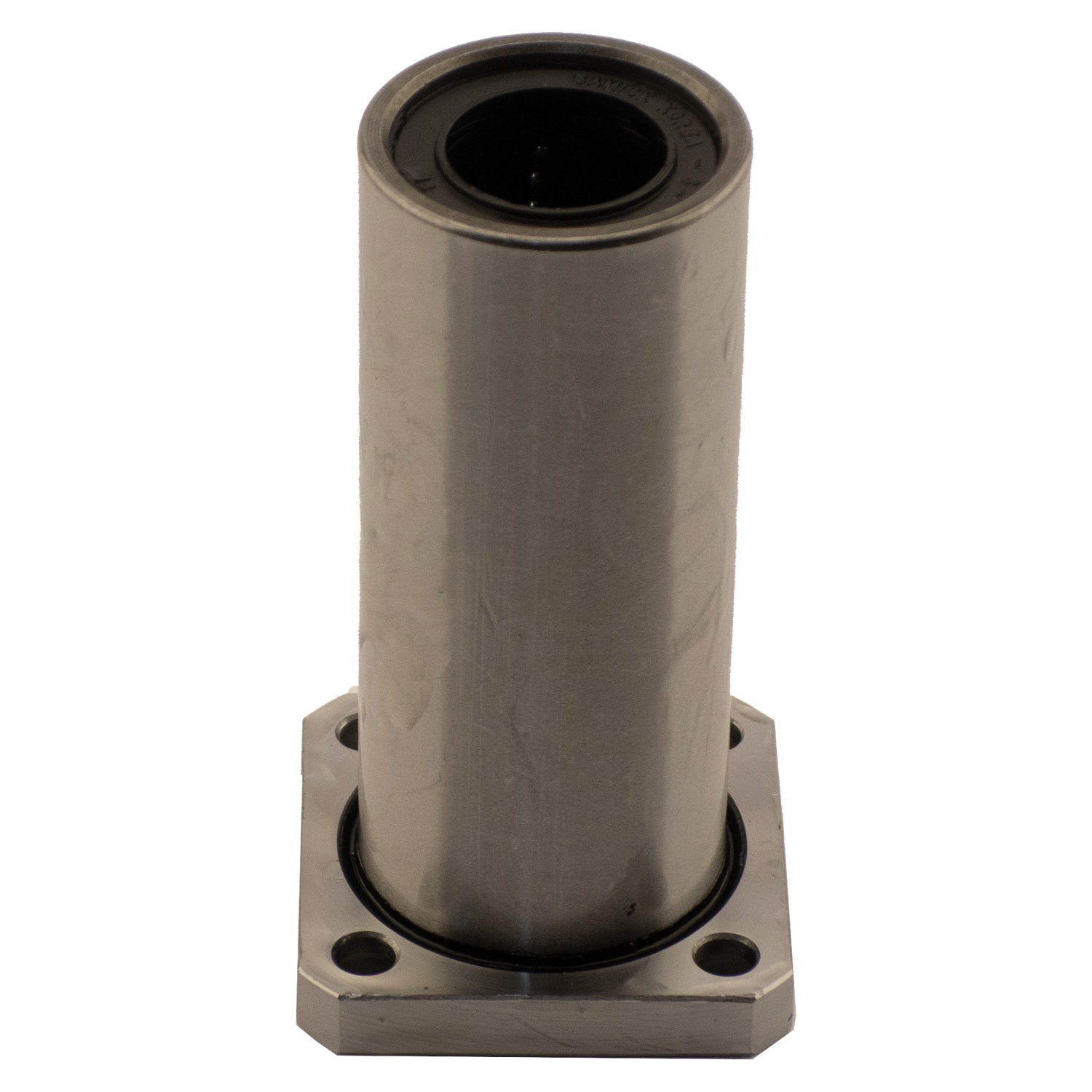

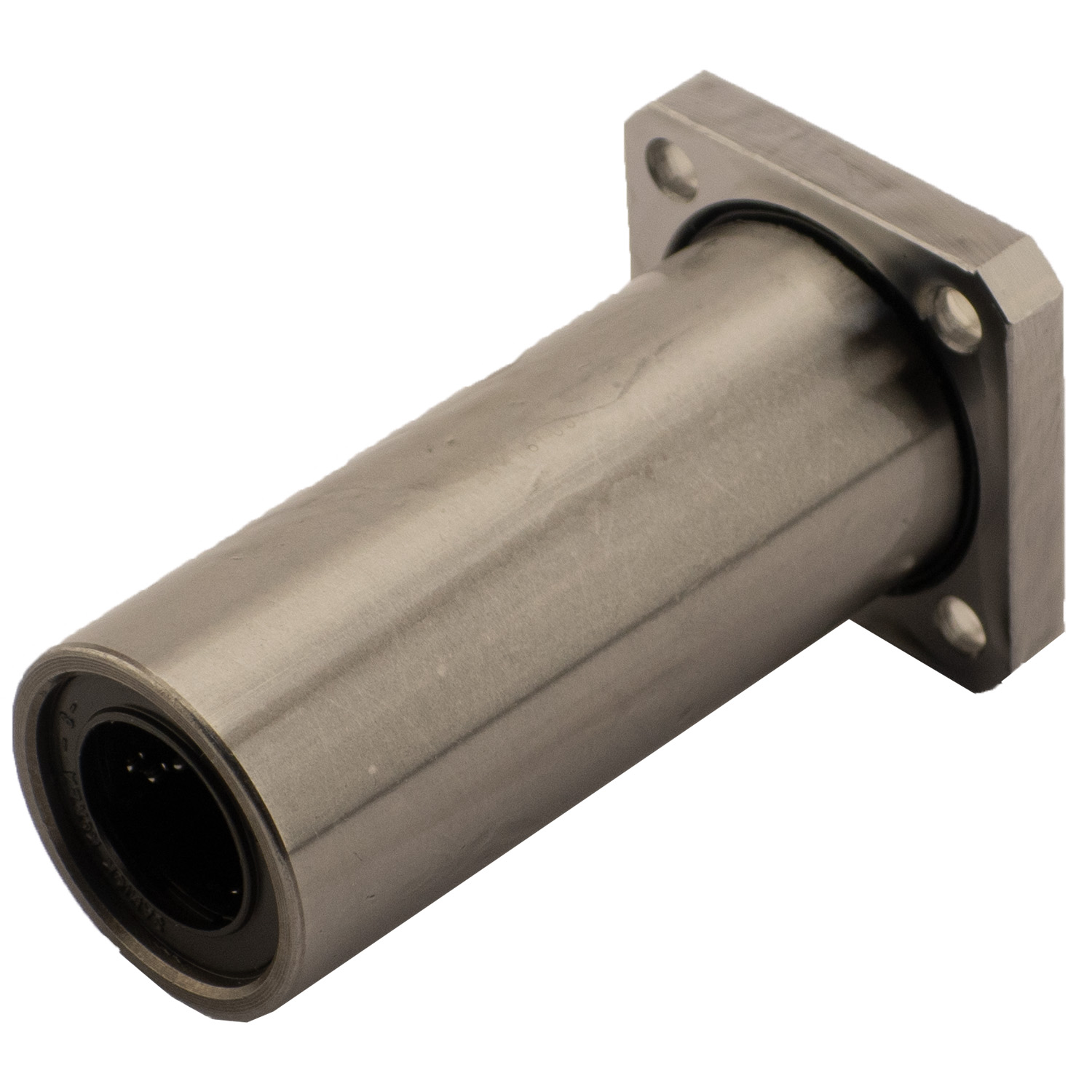

Подшипник линейного перемещения (Шариковая втулка) нашел свое применение в оборудовании, где не предъявлены особые требования по точности, нагрузке, скорости перемещения и позиционирования. А также при производстве оборудования для деревообработки, в общем машиностроении, упаковочном и пищевом оборудовании, а также для станков "Хобби" класса и для вспомогательных систем в станках коммерческого и высокого классов. Совместим с серией валов W соответствующего диаметра. Наличие фланца позволяет использовать ее без корпуса, как обособленную единицу. Под заказ возможно исполнение в нержавеющем и высокотемпературном исполнении.

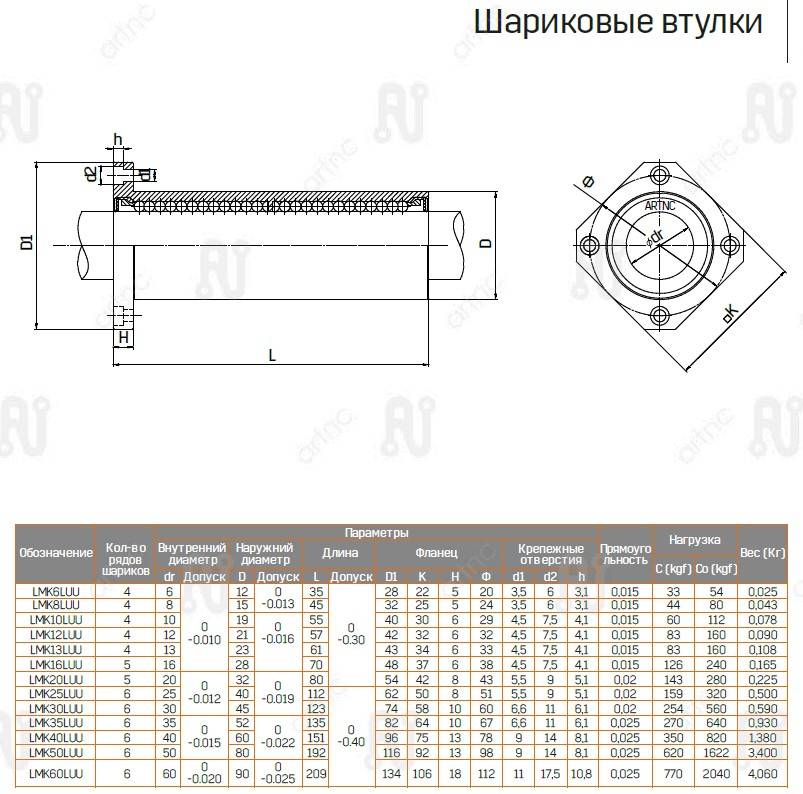

Характеристики:
- серия шариковой втулки: LMH_L (обрезанный фланец, удлиненный формат);
- стандарт исполнения: азиатский;

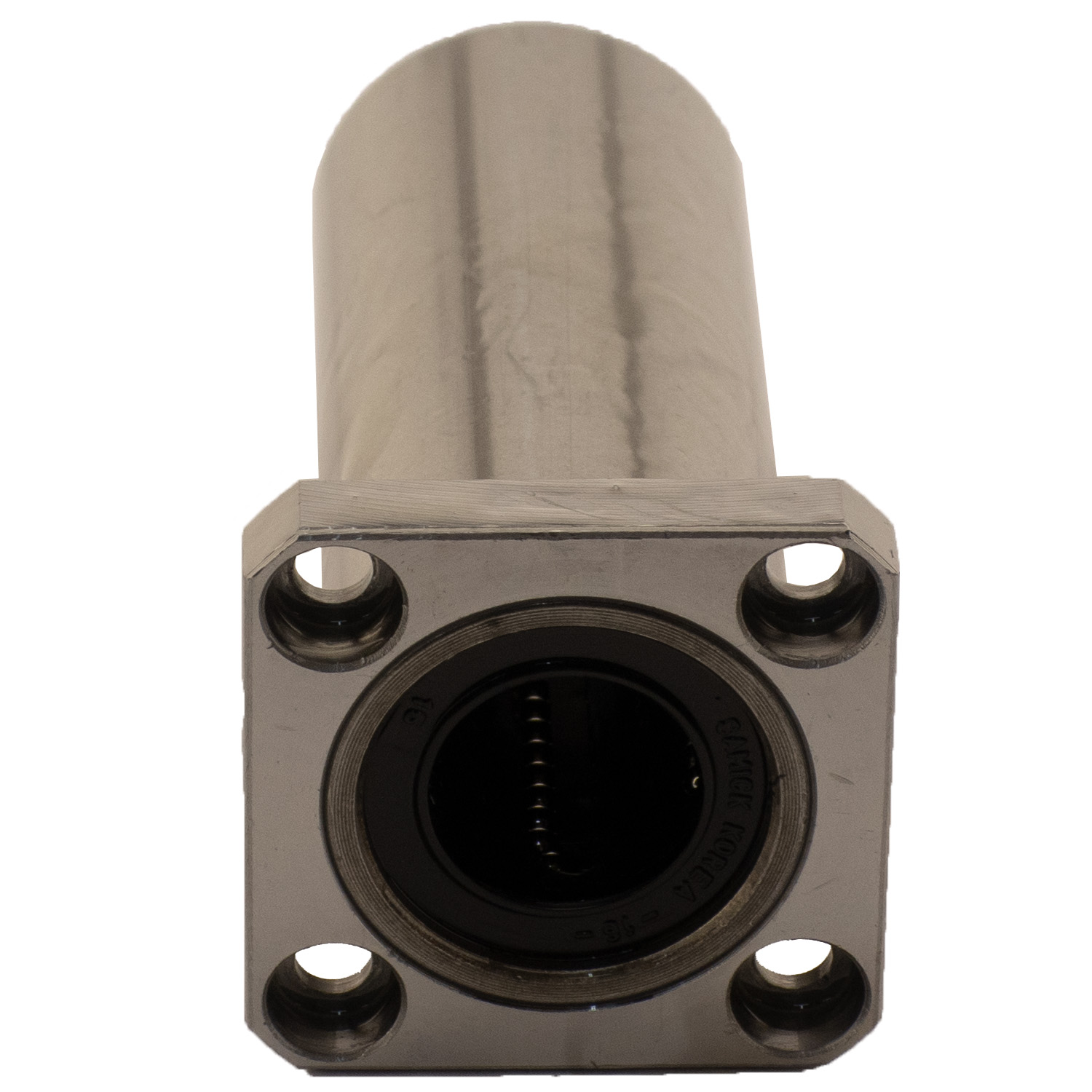

- наличие фланца: обрезанный фланец с 4-ми крепежными отверстиями;
- уплотнения: UU (с двух сторон);
- номинальный диаметр вала: 16 мм;
- количество замкнутых контуров шариков: 4;
- тип сепаратора: полимерный;
- нагрузка динамическая: С = 1230 Н;
- нагрузка статическая: Со = 2350 Н.
Является полным аналогом и взаимозаменяем с втулками следующих производителей:
- THK - LMK16LUU
- NB - SMK16GWUU
- HIWIN - JBKL-16AWW
- MISUMI - LHFSW16
|
Длина, мм
|
16 |
|
Ширина, мм
|
70 |
|
Высота, мм
|
48 |
|
Диаметр вала, мм
|
16 |
|
Вес, кг
|
0.187 |
