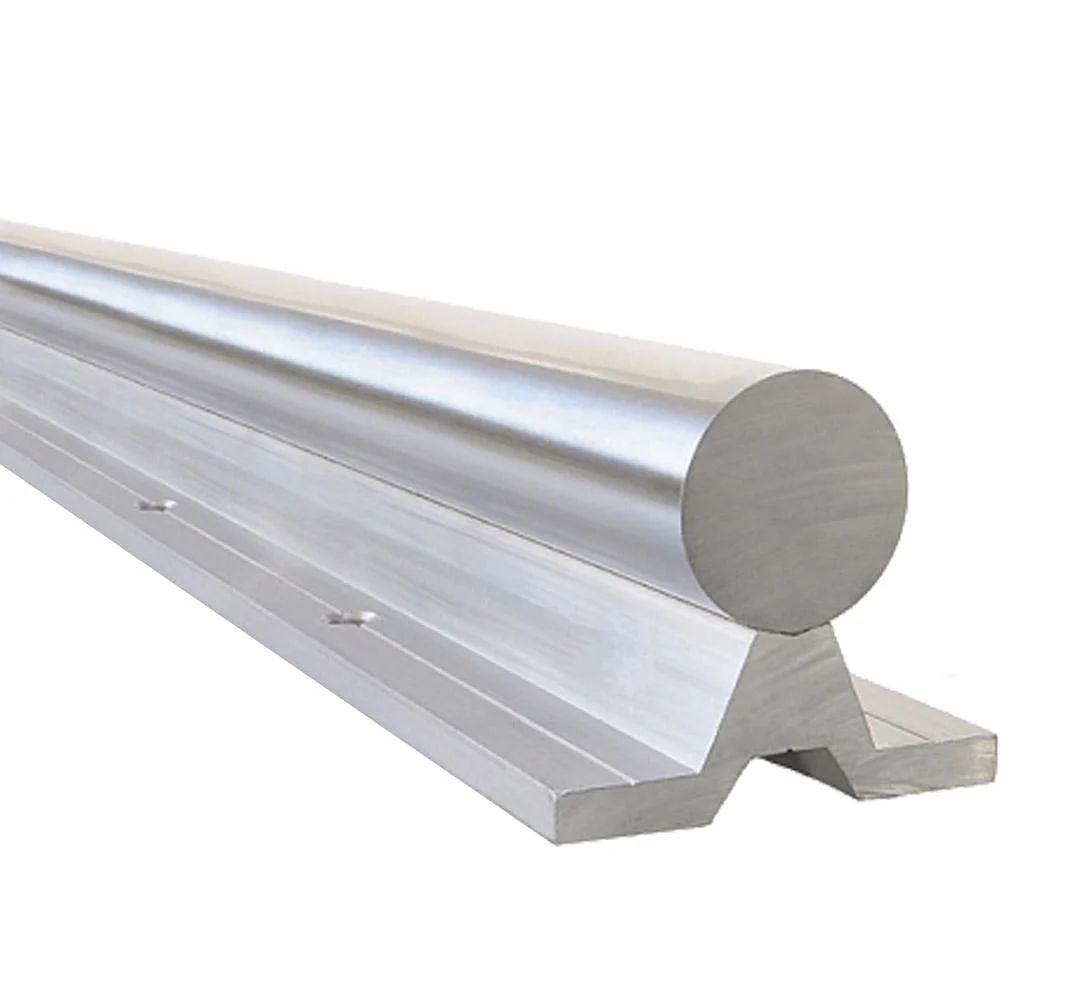

Цилиндрический вал на опорной рейке находит широкое применение в качестве направляющей оси в гравировальных, фрезерных станках с ЧПУ, 3D-принтерах, плоттерах, медицинских и лабораторных приборах и многом другом оборудовании.
Благодаря креплению по всей длине направляющие такого типа, в отличие от обычных прецизионных валов, не имеют прогибов, так как равномерно распределяют нагрузку на всю конструкцию.
Совместим с шариковыми втулками и корпусами открытого типа соответствующего диаметра. При производстве указанного прецизионного вала осуществляется индукционная закалка токами высокой частоты (ТВЧ), благодаря чему поверхность изделия получает однородную твердость.
Направляющий вал на опоре SBR16 имеет следующие основные характеристики:
- диаметр: 16 мм;
- материал: сталь GCr15 (аналог ШХ15);
- допуск ISO: h6;
- твёрдость поверхности: 57-62 HRC.
|
Материал
|
сталь GCr15 (аналог ШХ15) |
|
Длина, мм
|
4000 |
|
Ширина, мм
|
16 |
|
Высота, мм
|
16 |
|
Диаметр вала, мм
|
16 |
|
Вес, кг
|
3 |
