Зубчатая косозубая рейка ARTNC M2Z20HA22 применяется для преобразования вращательного движения в поступательное и наоборот, в зависимости от механизма, имеет отверстия для крепления и индукционную закалку зубов. Совместима с шестернями соответствующего модуля.

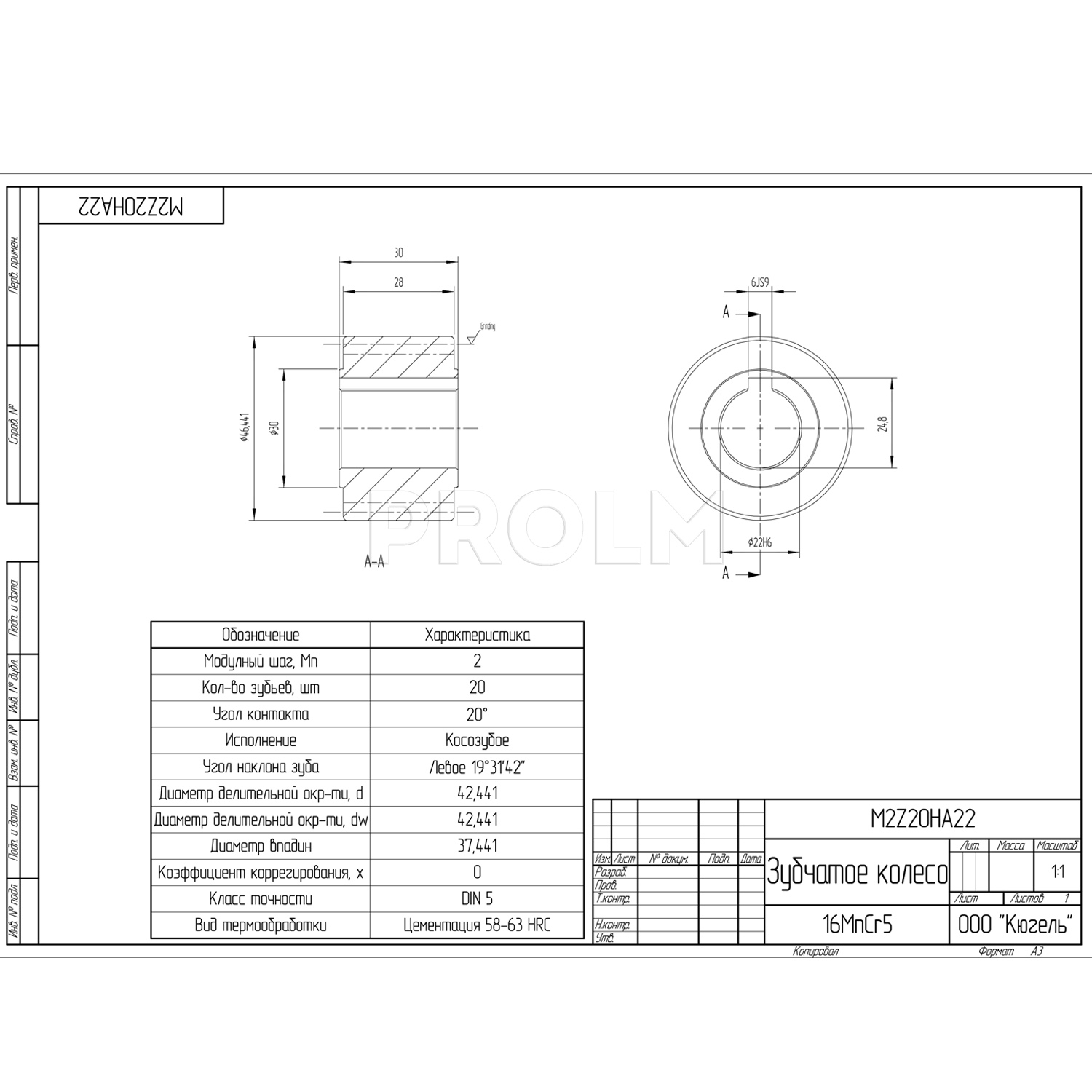

Характеристики:
- тип зацепления передачи: косозубая реечная;
- профиль зуба: эвольвентный;
- модуль: M2;
- угол профиля зуба: 20°;
- количество зубьев: 20 шт;
- материал: сталь 16MnCr5;
- квалитет точности: DIN5;
- исполнение: без ступицы, крепление сквозь шестерню;
- посадочный диаметр: 22 мм.
Области применения:
- портальные станки с ЧПУ;
- общее машиностроение;
- сварочные роботы;
- модульные системы перемещения;
- роботы.
|
Тип зацепления передачи
|
косозубый |
|
Модуль
|
M2 |
|
Количество зубьев
|
20 |
|
Термообработка (закалка)
|
есть |
|
Класс точности (Q)
|
5 |
|
Длина, мм
|
22 |
|
Ширина, мм
|
30 |
|
Высота, мм
|
46,44 |
|
Вес, кг
|
0,49 |
