Артикул:
F02L20B22

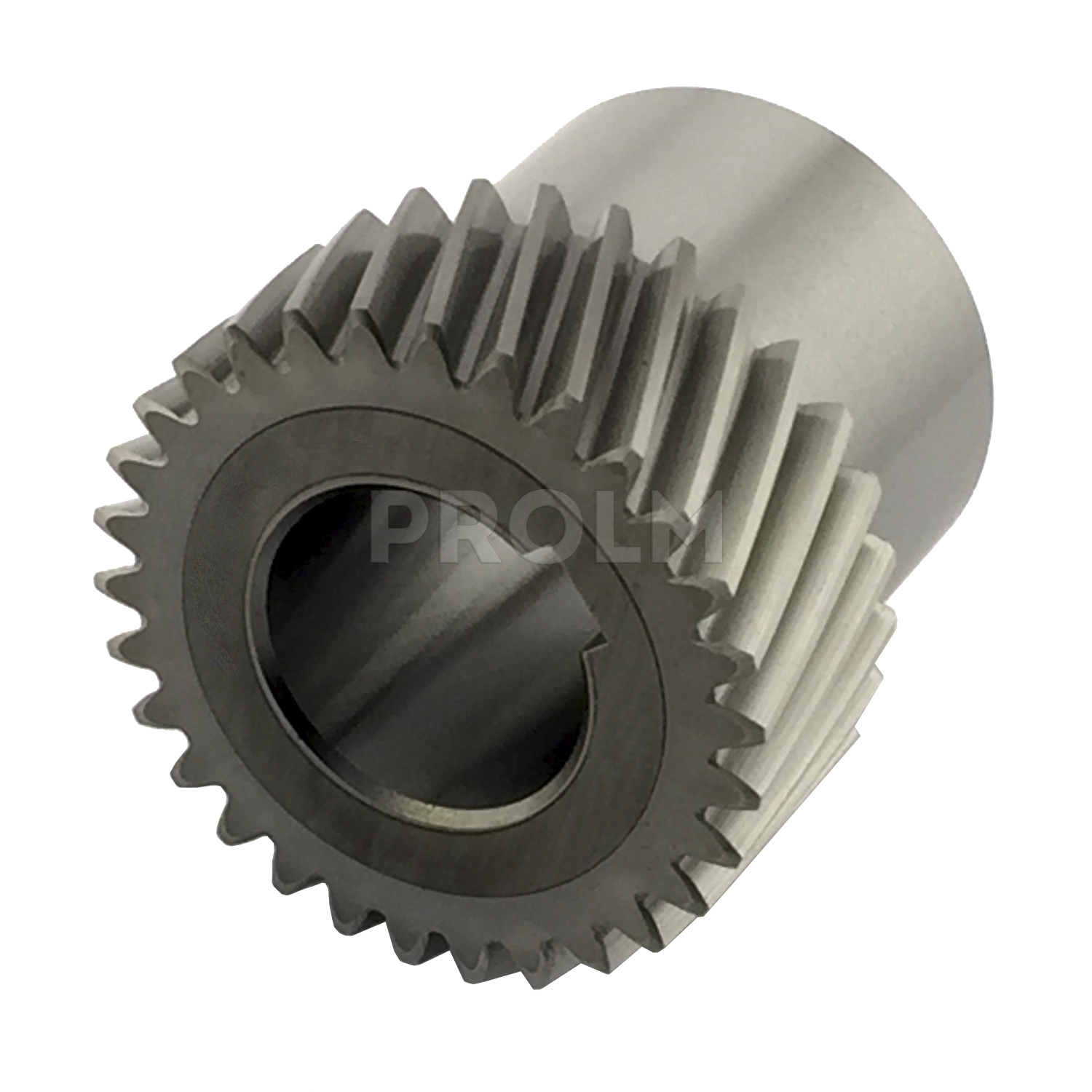

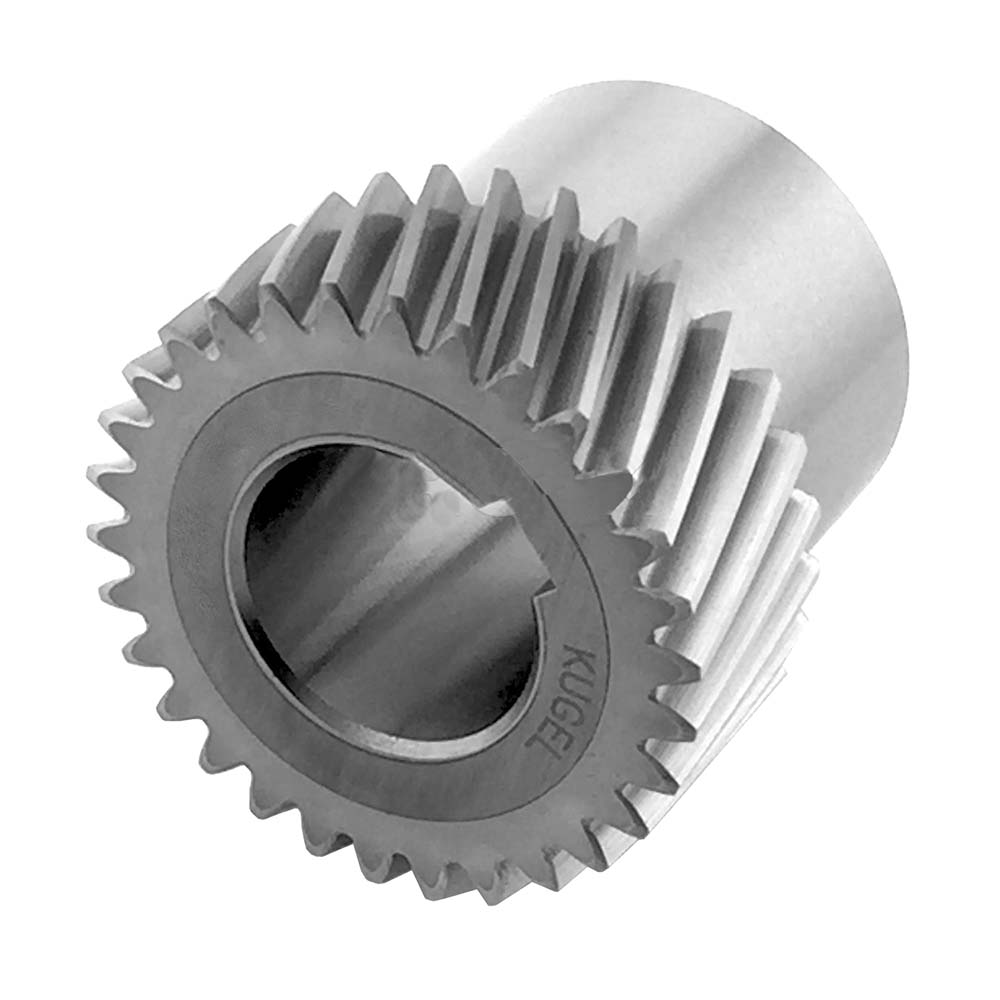

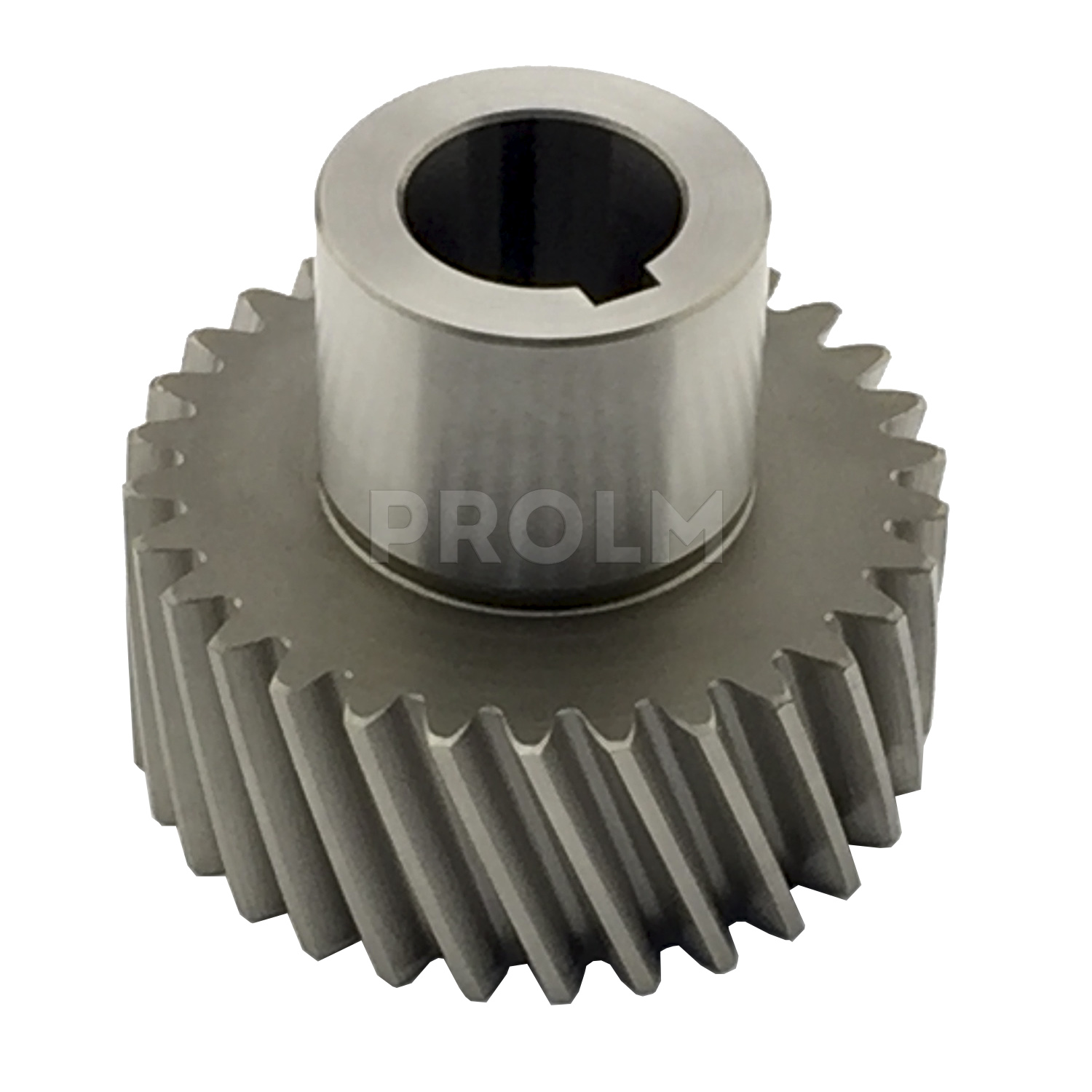

Закалённая косозубая шестерня Apex®
- Тип зацепления передачи: косозубая реечная
- Профиль зуба: эвольвентный
- Модуль: 2
- Угол профиля зуба: 20°
- Наклон зуба левый 19°31°42
- Количество зубьев рейки: 20 шт
- Исполнение со ступицей
- Материал: сталь С45
- Посадочный диаметр: 22Н6
- Наличие шпоночного паза
- Квалитет точности: Q5.
Зубчатые косозубые шестерни применяются для создания систем зубчатых передач с разным передаточным отношением, а также с зубчатыми рейками, образующими реечную передачу.Совместимы с шестярнями и зубчатыми рейками соответствующего модуля.
Области применения: портальные станки с ЧПУ, общее машиностроение, модульные системы перемещения, подъемные механизмы, сварочные и другие промышленные роботы.
|
Тип зацепления передачи
|
косозубый |
|
Модуль
|
M2 |
|
Количество зубьев
|
20 |
|
Класс точности (Q)
|
5 |
|
Термообработка (закалка)
|
есть |
|
Длина, мм
|
22 |
|
Ширина, мм
|
56 |
|
Высота, мм
|
46,44 |
