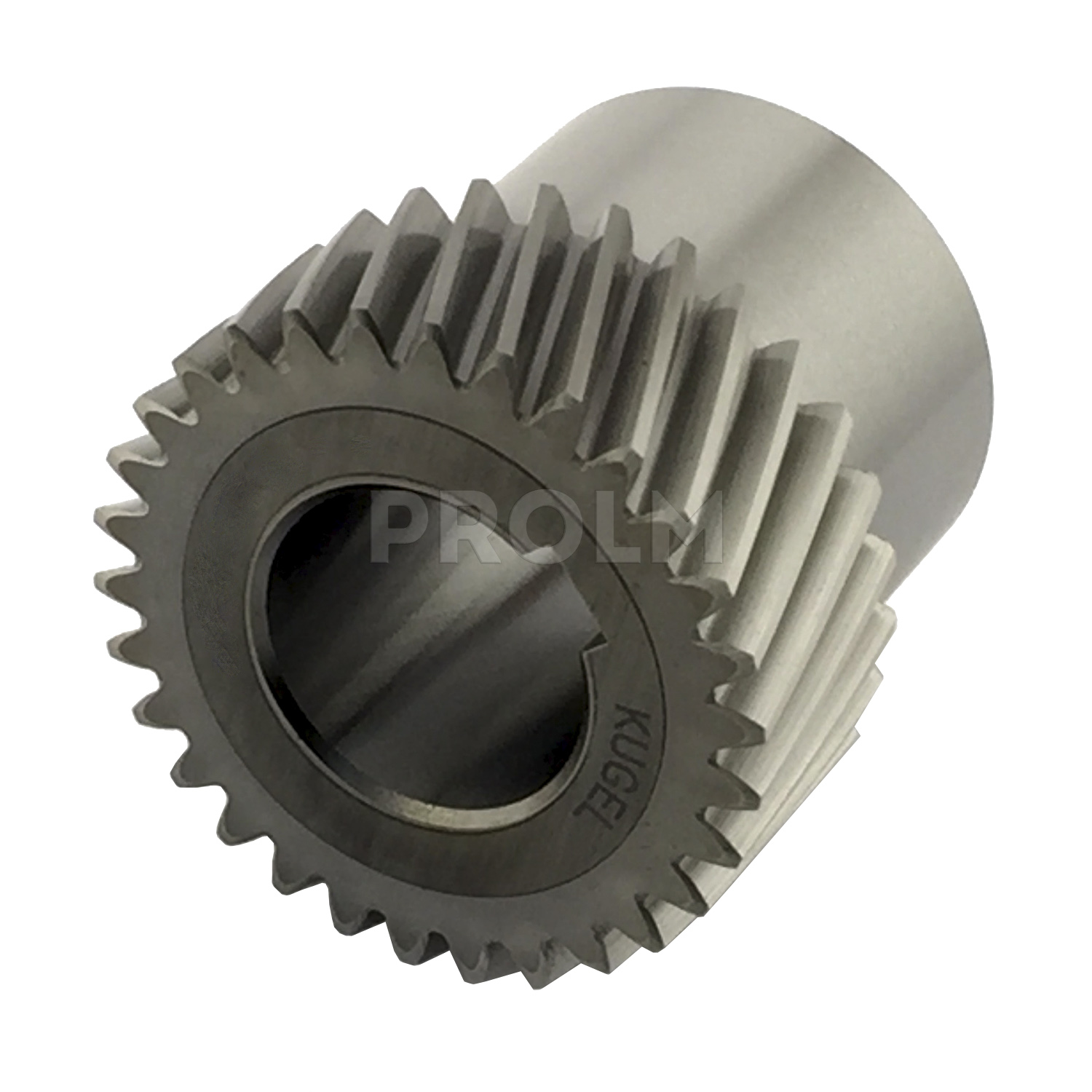

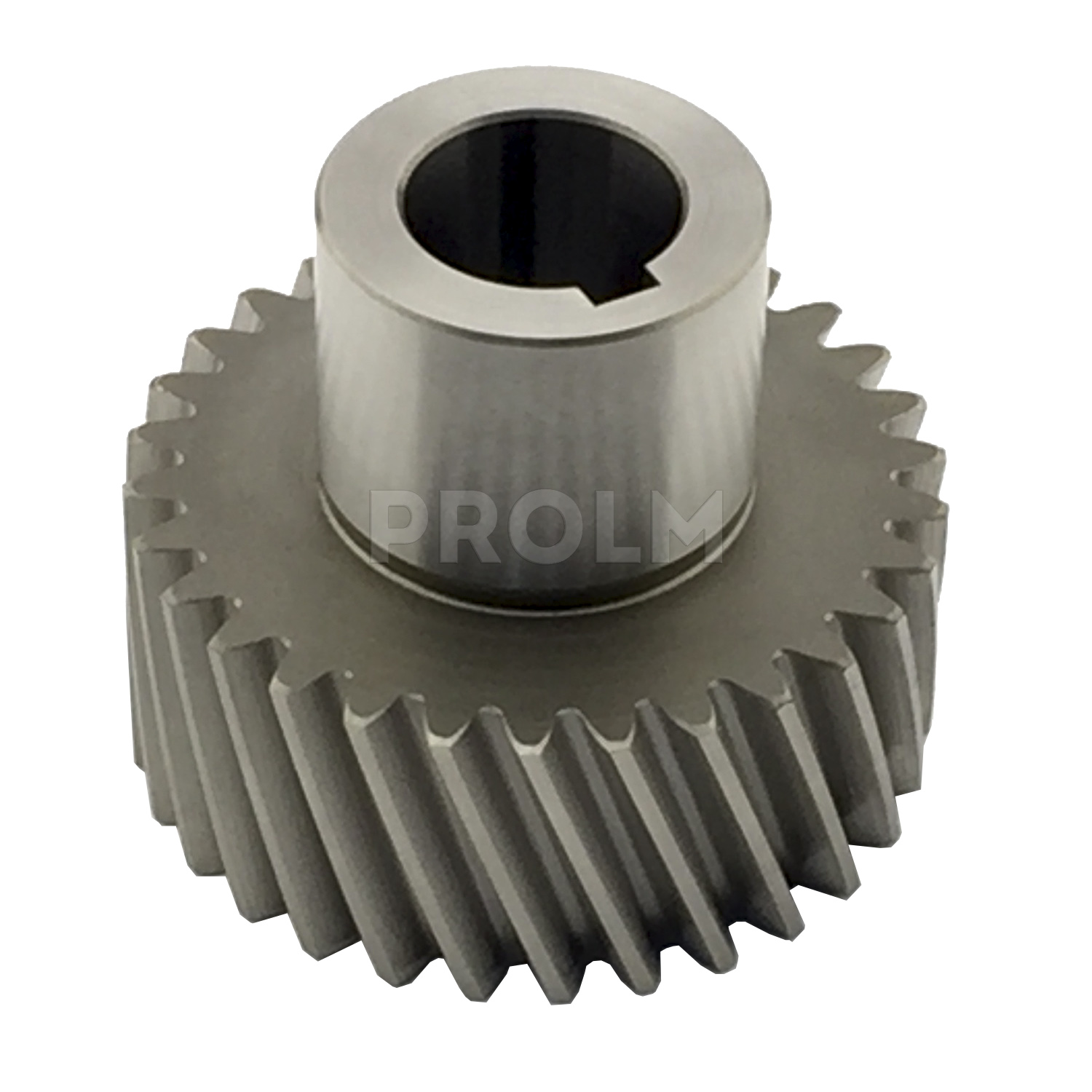

Артикул:
M4Z21HB40
Тип зацепления передачи: косозубая реечная;
Профиль зуба: Эвольвентный;
Модуль: 5;
Угол профиля зуба: 20°;
Наклон зуба левый 19°31’42”;
Количество зубьев: 21шт;
Материал: сталь 16MnCr5;
Квалитет точности: DIN5;
Исполнение со ступицей;
Посадочный диаметр 40H6;
Наличие шпоночного паза: да.
Зубчатые косозубые шестерни применяются для создания систем зубчатых передач с разным передаточным отношением, а также с зубчатыми рейками, образующими реечную передачу. Совместимы с шестярнями и зубчатыми рейками соответствующего модуля.
Области применения: портальные станки с ЧПУ, общее машиностроение, сварочные роботы, модульные системы перемещения, подъемные механизмы, роботы.
|
Тип зацепления передачи
|
косозубый |
|
Диапазон рабочих температур, °C
|
от -30 до +982 |
|
Модуль
|
M5 |
|
Количество зубьев
|
21 |
|
Класс точности (Q)
|
5 |
|
Термообработка (закалка)
|
есть |
|
Длина, мм
|
40 |
|
Ширина, мм
|
75 |
|
Высота, мм
|
97,12 |
|
Вес, кг
|
1.98 |
