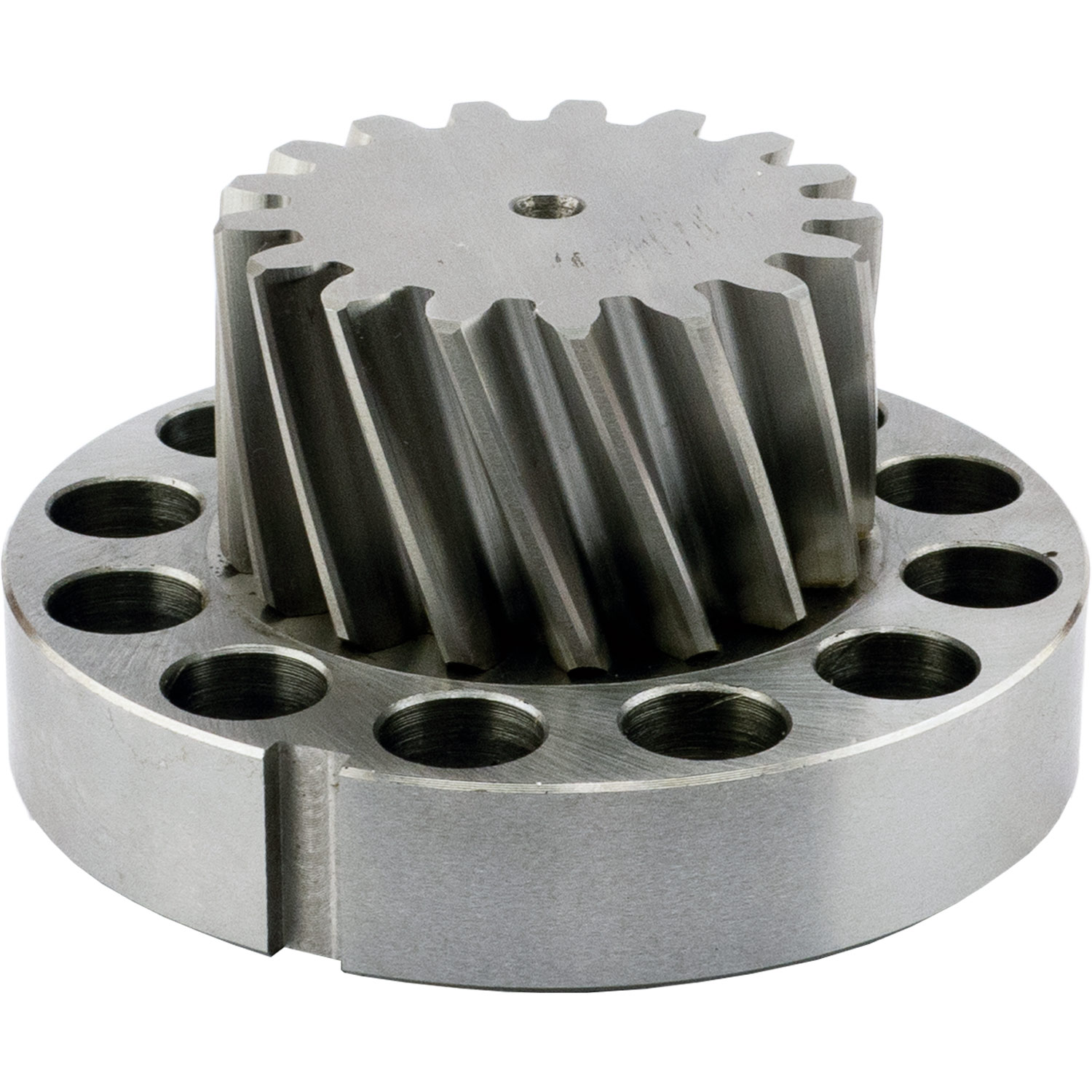

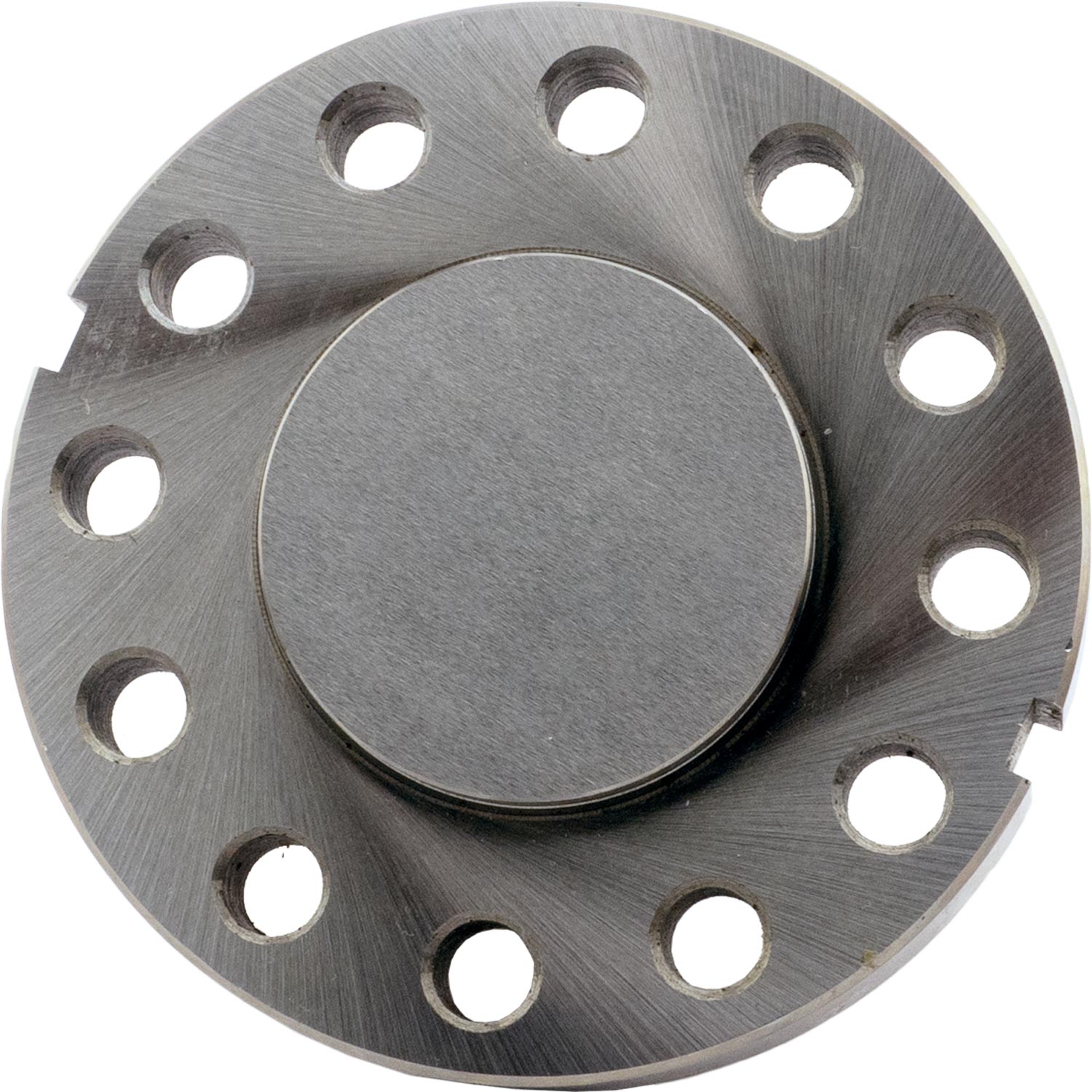

Закаленная косозубая шестерня ARTNC® A-M3Z17HW-A080 применяется для создания систем зубчатых передач с разным передаточным отношением, а также с зубчатыми рейками, образующими реечную передачу. Совместима с шестярнями и зубчатыми рейками соответствующего модуля.
Характеристики:
- тип зацепления передачи: косозубая реечная;
- профиль зуба: эвольвентный;
- модуль: M3;
- угол профиля зуба: 20°;
- количество зубьев: 17 шт;
- материал: сталь 16MnCr5;
- квалитет точности: DIN4;
- исполнение: без ступицы, крепление сквозь шестерню;
- посадочный диаметр: 80 мм
Области применения:
- портальные станки с ЧПУ;
- общее машиностроение;
- сварочные роботы;
- модульные системы перемещения;
- роботы.
|
Тип зацепления передачи
|
косозубый |
|
Модуль
|
M3 |
|
Количество зубьев
|
17 |
|
Термообработка (закалка)
|
есть |
|
Класс точности (Q)
|
5 |
|
Длина, мм
|
100 |
|
Ширина, мм
|
52 |
|
Высота, мм
|
100 |
|
Вес, кг
|
1,7 |
|
Страна производства
|
Китай |
