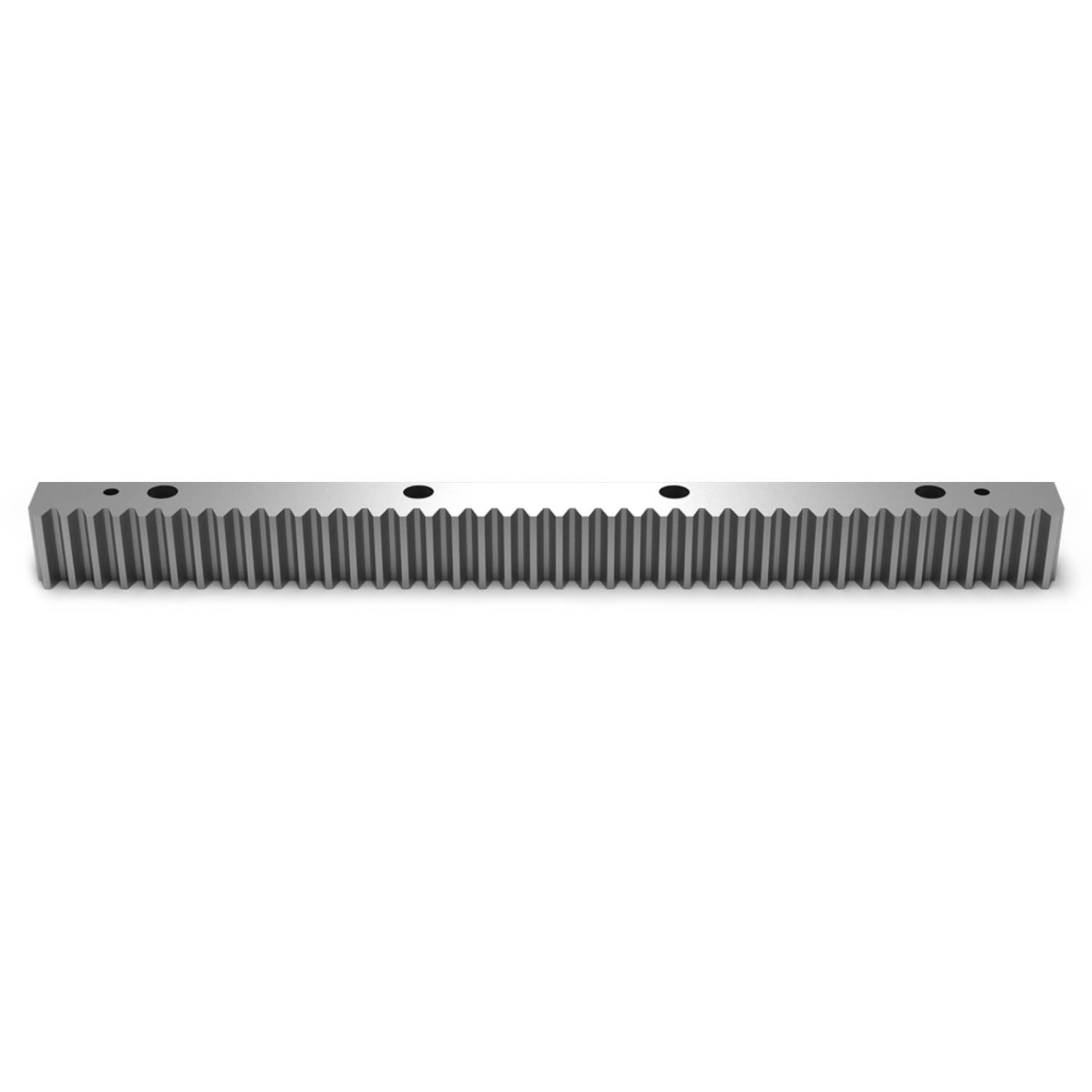

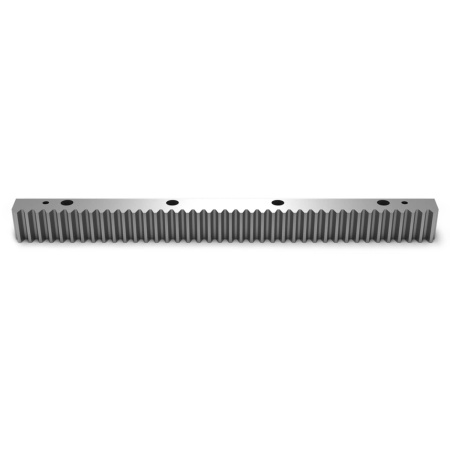

Зубчатая прямозубая рейка ARTNC SM3L2000-Q6 применяется для преобразования вращательного движения в поступательное и наоборот, в зависимости от механизма, имеет отверстия для крепления и индукционную закалку зубов. Совместима с шестернями соответствующего модуля.
Характеристики:
- тип зацепления передачи: прямозубая реечная;
- профиль зуба: эвольвентный;
- модуль: M3;
- угол профиля зуба: 20°;
- количество зубьев рейки: 216 шт;
- шаг зуба: 9,42478 мм;
- материал: углеродистая сталь;
- твердость: 25-30HRC;
- точность: Q6.
Области применения:
- портальные станки с ЧПУ;
- общее машиностроение;
- сварочные роботы;
- модульные системы перемещения;
- подъемные механизмы;
- роботы.
Преимущества:
- невысокая стоимость;
- высокий срок службы за счет упрочнения зубов;
- высокая нагрузочная способность.
|

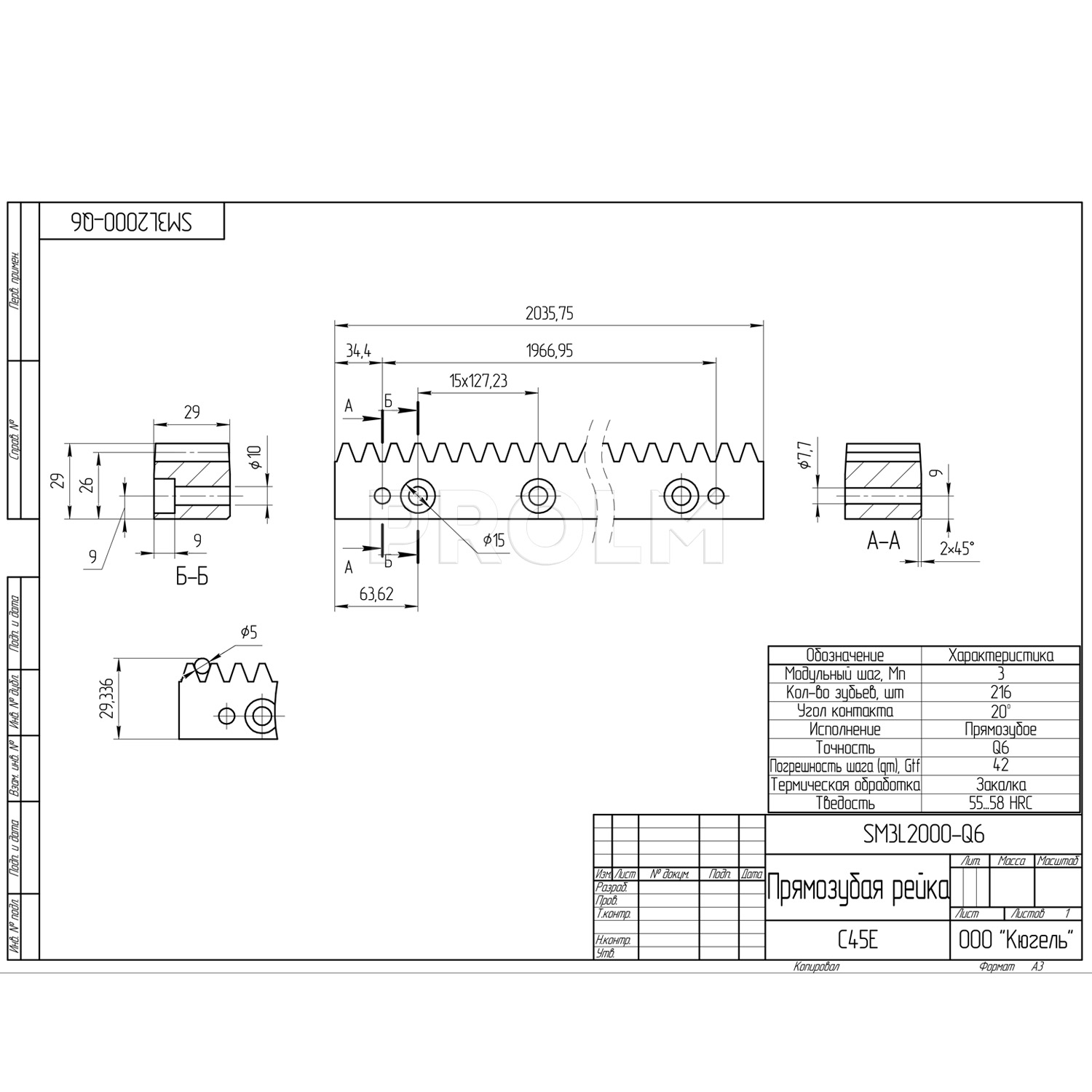

Тип зацепления передачи
|
прямозубый |
|
Модуль
|
M3 |
|
Термообработка (закалка)
|
есть |
|
Класс точности (Q)
|
6 |
|
Сечение
|
29x29 |
|
Длина, мм
|
2035,75 |
|
Ширина, мм
|
29 |
|
Высота, мм
|
29 |
|
Вес, кг
|
11,5 |
|
Страна производства
|
Тайвань |
Наличие
Отзывы
Оставить отзыв
Загрузка отзывов...
Есть в наличии: 18 в 2 магазинах
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина
ARTNC - российский производитель комплектующих для промышленного оборудования

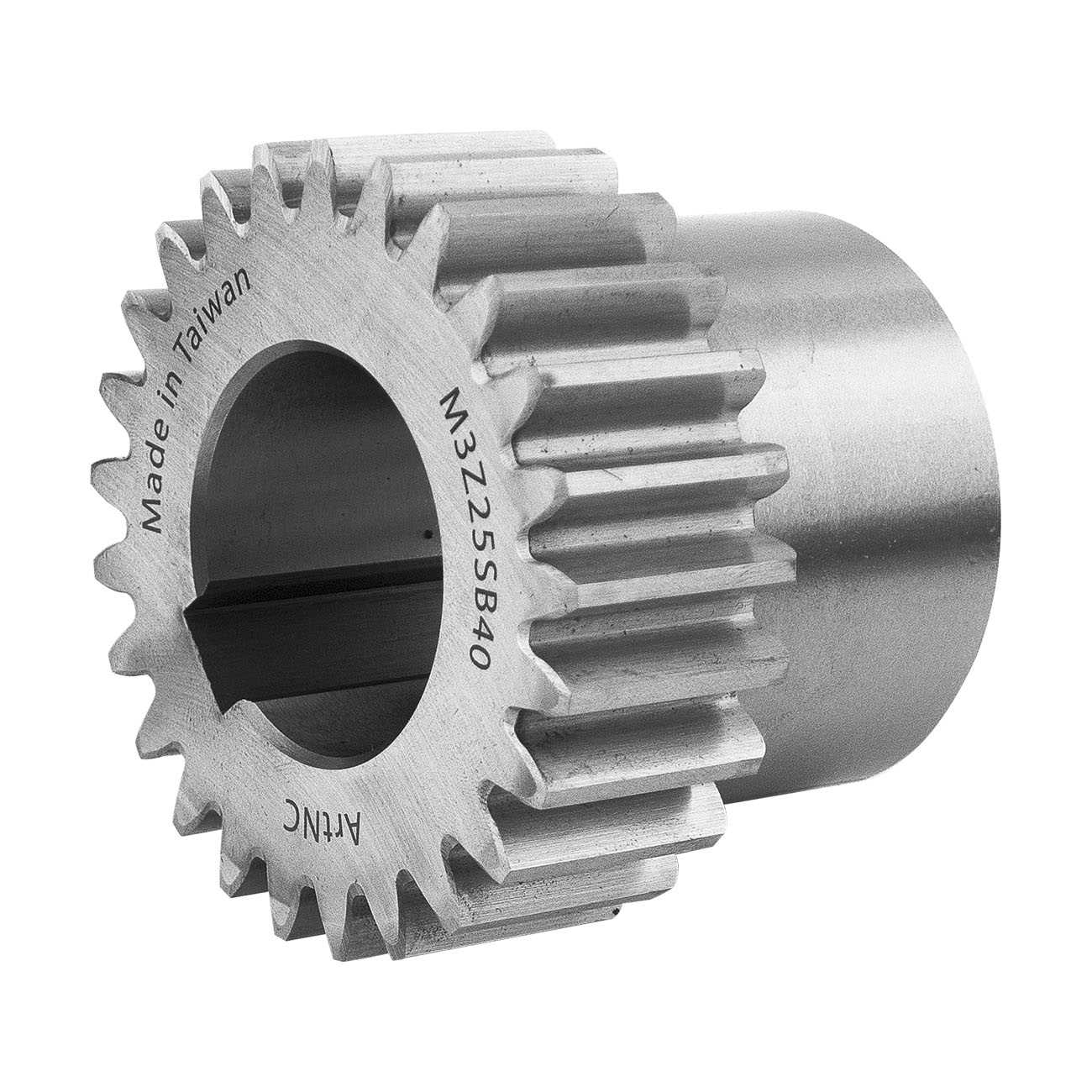

С этим товаром часто покупают
