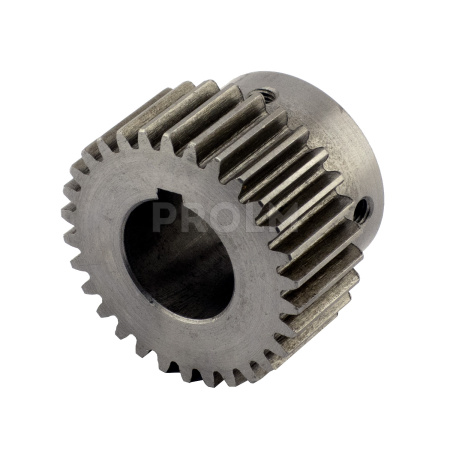

Прямозубая шестерня ARTNC® SM4Z18-22K применяется для создания систем зубчатых передач с разным передаточным отношением, а также с зубчатыми рейками, образующими реечную передачу. Совместима с шестярнями и зубчатыми рейками соответствующего модуля.

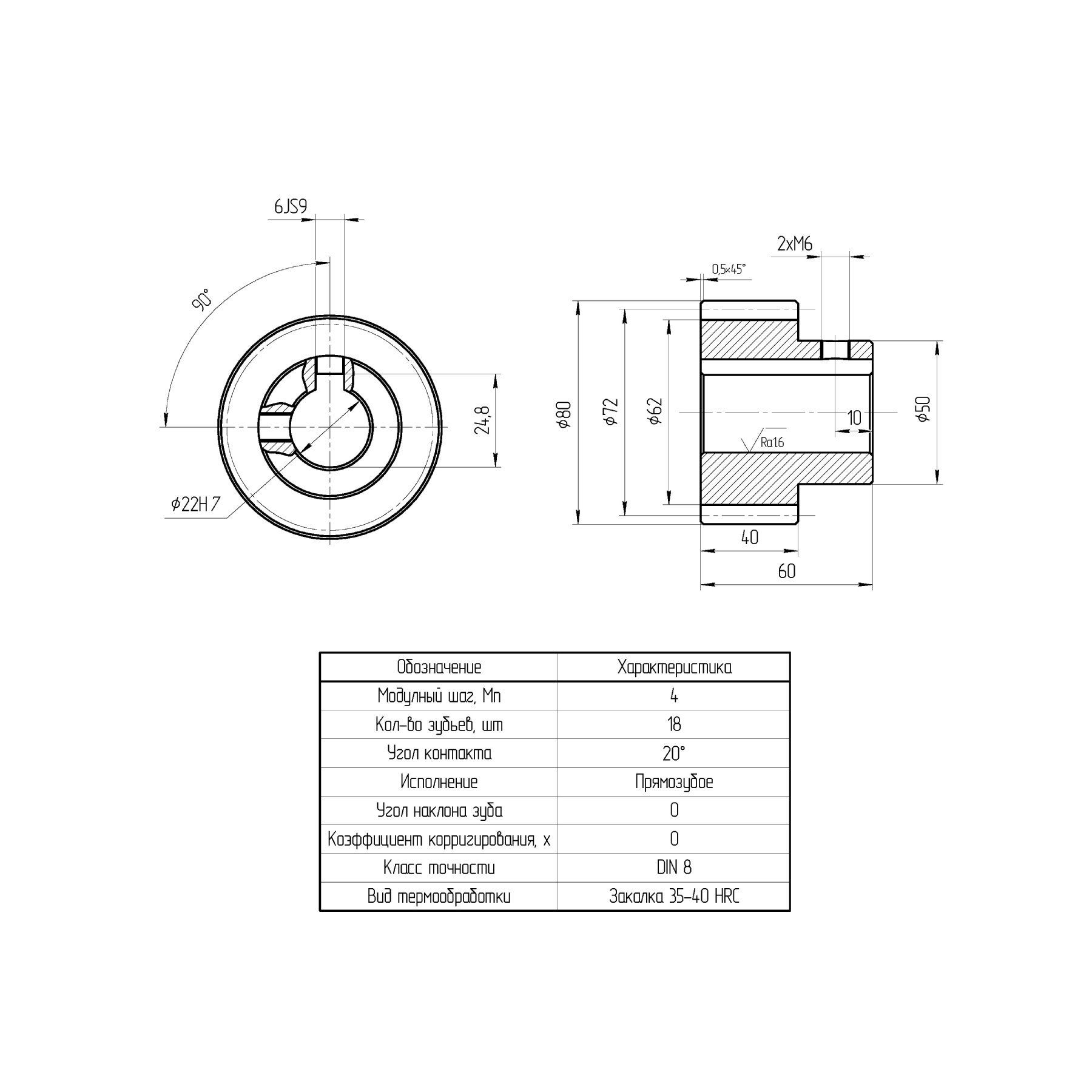

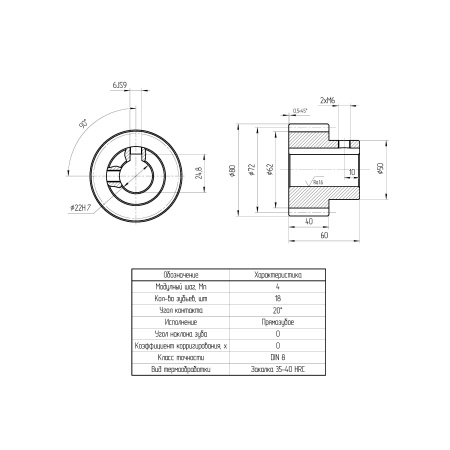

Характеристики:
- тип зацепления передачи: прямозубая реечная;
- профиль зуба: эвольвентный;
- модуль: M4;
- угол профиля зуба: 20°;
- количество зубьев: 18 шт;
- материал: сталь C45E;
- квалитет точности: DIN4;
- исполнение: без ступицы, крепление сквозь шестерню;
- посадочный диаметр: 22 мм;
- наличие шпоночного паза: да.
Области применения:
- портальные станки с ЧПУ;
- общее машиностроение;
- сварочные роботы;
- модульные системы перемещения;
- роботы.
|
Тип зацепления передачи
|
прямозубый |
|
Модуль
|
M4 |
|
Количество зубьев
|
18 |
|
Термообработка (закалка)
|
нет |
|
Класс точности (Q)
|
8 |
|
Длина, мм
|
22 |
|
Ширина, мм
|
60 |
|
Высота, мм
|
80 |
|
Вес, кг
|
1.45 |
