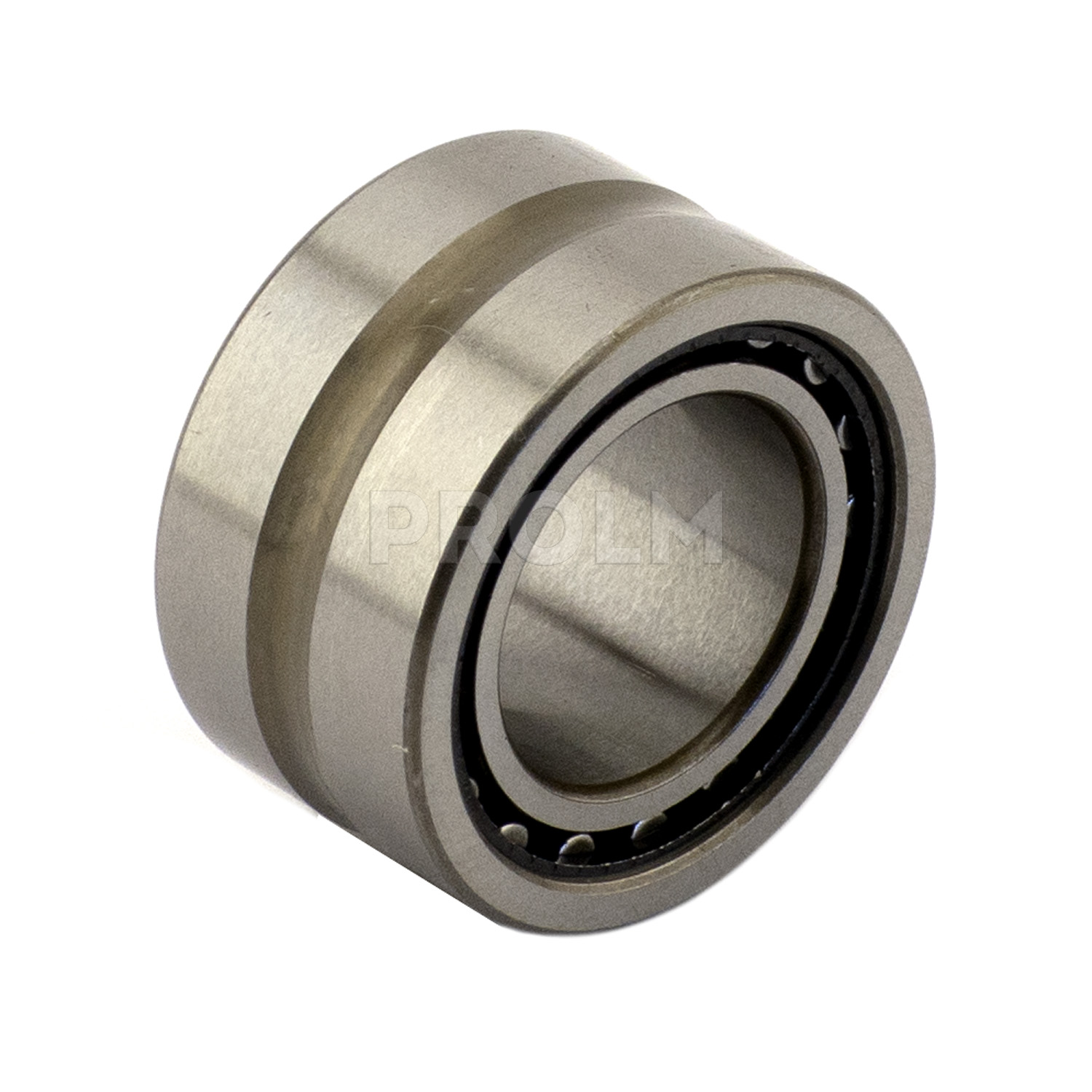

Подшипник NTN NK14/20R+1R10X14X20, размер 10x22x20 мм

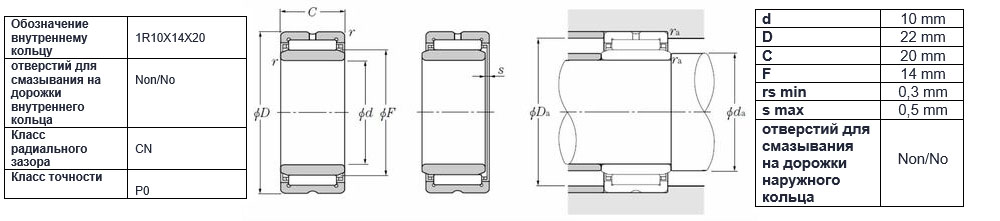

Размеры:

• марка: NTN;
• внутренний диаметр (d): 10 мм;
• наружный диаметр (D): 22 мм;
• ширина подшипника, штампованного стакана или наружного кольца (C): 20 мм;
• диаметр вписанной окружности роликов (F): 14 мм;
• минимальный радиус галтели (rs): 0,3 мм;
• максимальное осевое смещение (s): 0,5 мм;
• отверстия для пересмазывания в наружном кольце: Non/No;
• обозначение внутреннего кольца: 1R10X14X20;
• отверстия для пересмазывания во внутреннем кольце: Non/No;
• класс радиального зазора: CN;
• класс точности: P0;
• вес: 0,038 кг.

Производительность продукта:

• номинальная динамическая грузоподъемность (Cr): 13 кН;
• номинальная статическая грузоподъемность (C0r): 15,6 кН;
• предельная скорость при смазывании консистентной смазкой (N lim): 16000 об/мин;
• предельная скорость при смазывании маслом (N lim): 24000 об/мин;
• мин. рабочая температура (Tmin): -20 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 12 мм;
• максимальный диаметр буртика корпуса (Da max): 20 мм;
• максимальный радиус галтели вала и корпуса (ras max): 0,3 мм.
