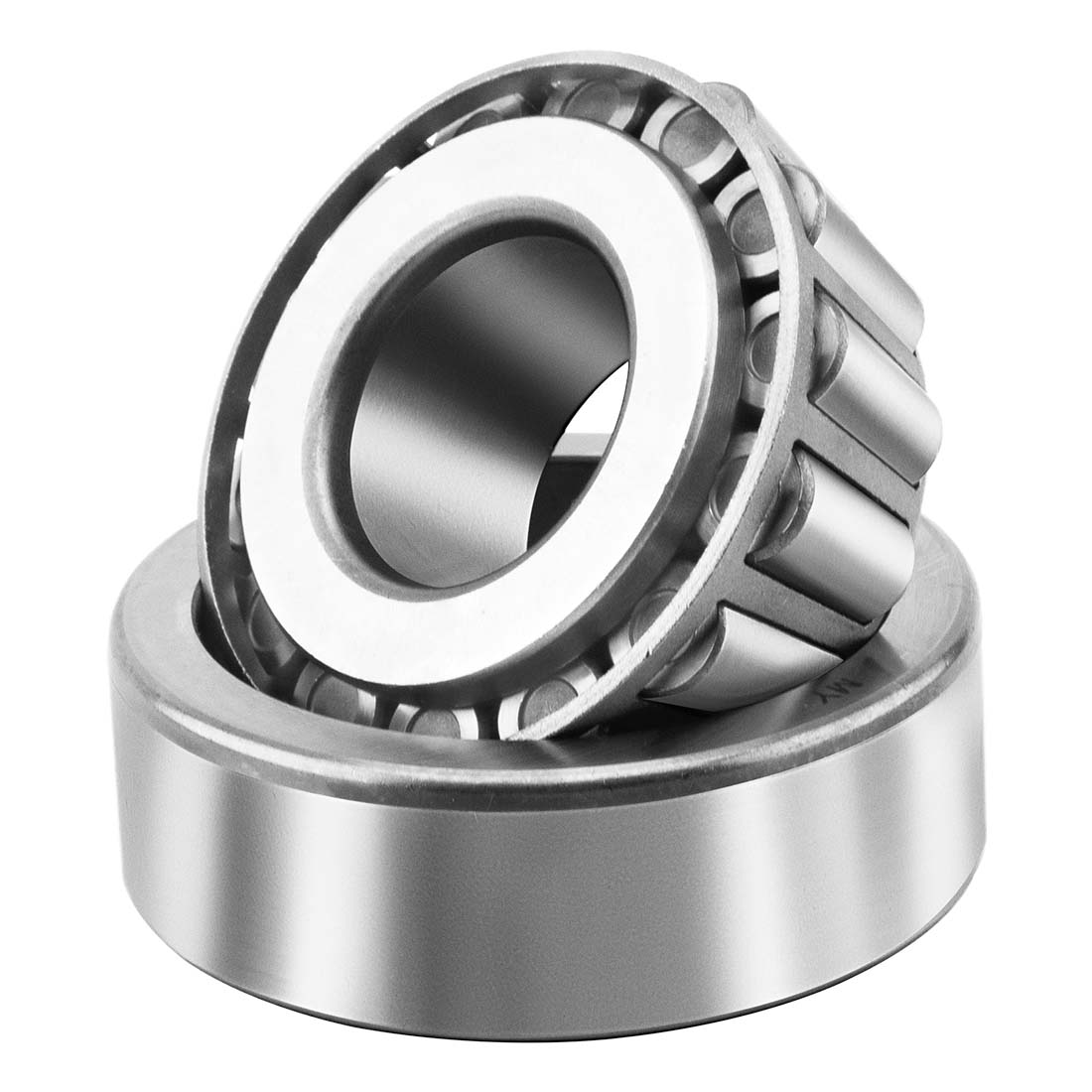

Подшипник NTN 4T-32210, размер 50x90x24,75 мм

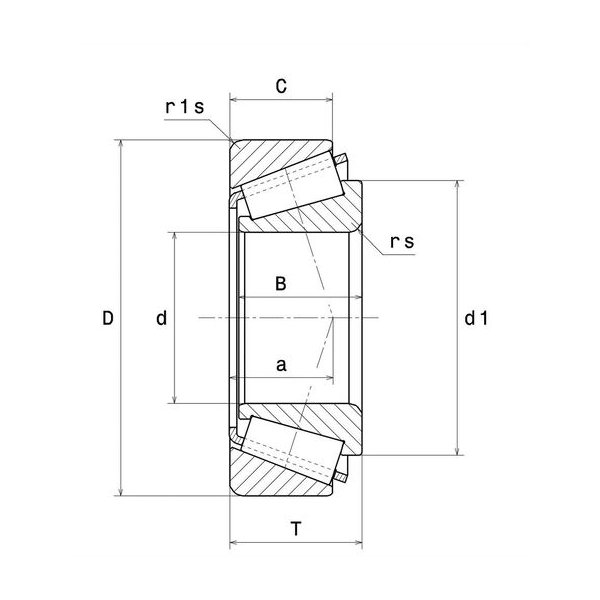

Размеры изделия:

• внутренний диаметр (d): 50 мм;
• наружный диаметр (D): 90 мм;
• ширина подшипника/внутреннего кольца (B): 23 мм;
• ширина наружного кольца (C): 19 мм;
• общая ширина (T): 24,75 мм;
• наружный диаметр внутреннего кольца (d1): 69,5 мм;
• точка приложения нагрузки на оси (а): 21 мм;
• минимальный радиус галтели (rs): 1,5 мм;
• минимальный радиус галтели (r1s): 1,5 мм;
• вес: 0,639 кг;
• обозначение iso355: T3DC050.

Производительность продукта:

• динамическая грузоподъёмность (C): 97 кН;
• статическая грузоподъёмность (C0): 109 кН;
• предельная усталостная нагрузка (Cu): 13,3 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.42 кН;
• коэффициент статической осевой нагрузки (Y0): 0.79 кН;
• коэффициент осевой нагрузки (Y2): 1.43 кН;
• предельная скорость при смазывании маслом (N lim): 5300 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 4000 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

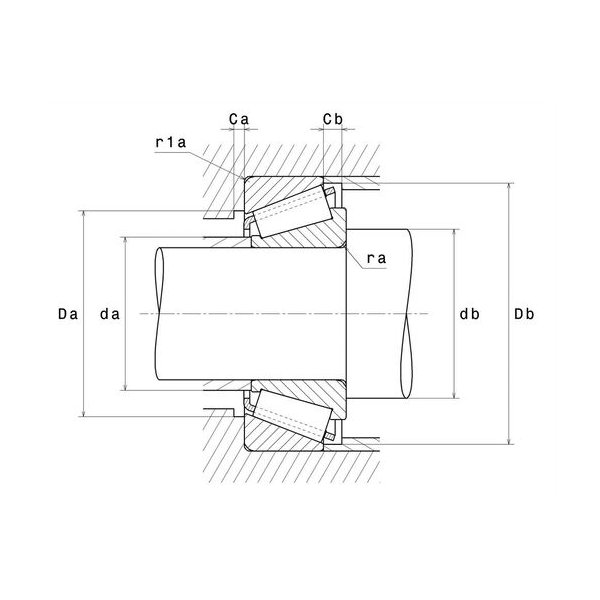

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 58 мм;
• минимальный диаметр буртика вала (db min): 58,5 мм;
• минимальный диаметр буртика корпуса (Da min): 78 мм;
• максимальный диаметр буртика корпуса (Da max): 81,5 мм;
• минимальный диаметр буртика корпуса (Db min): 85 мм;
• минимальный зазор (Ca): 3 мм;
• минимальный зазор (Cb): 5,5 мм;
• максимальный радиус галтели (ra max): 1,5 мм;
• максимальный радиус галтели (r1a): 1,5 мм.
