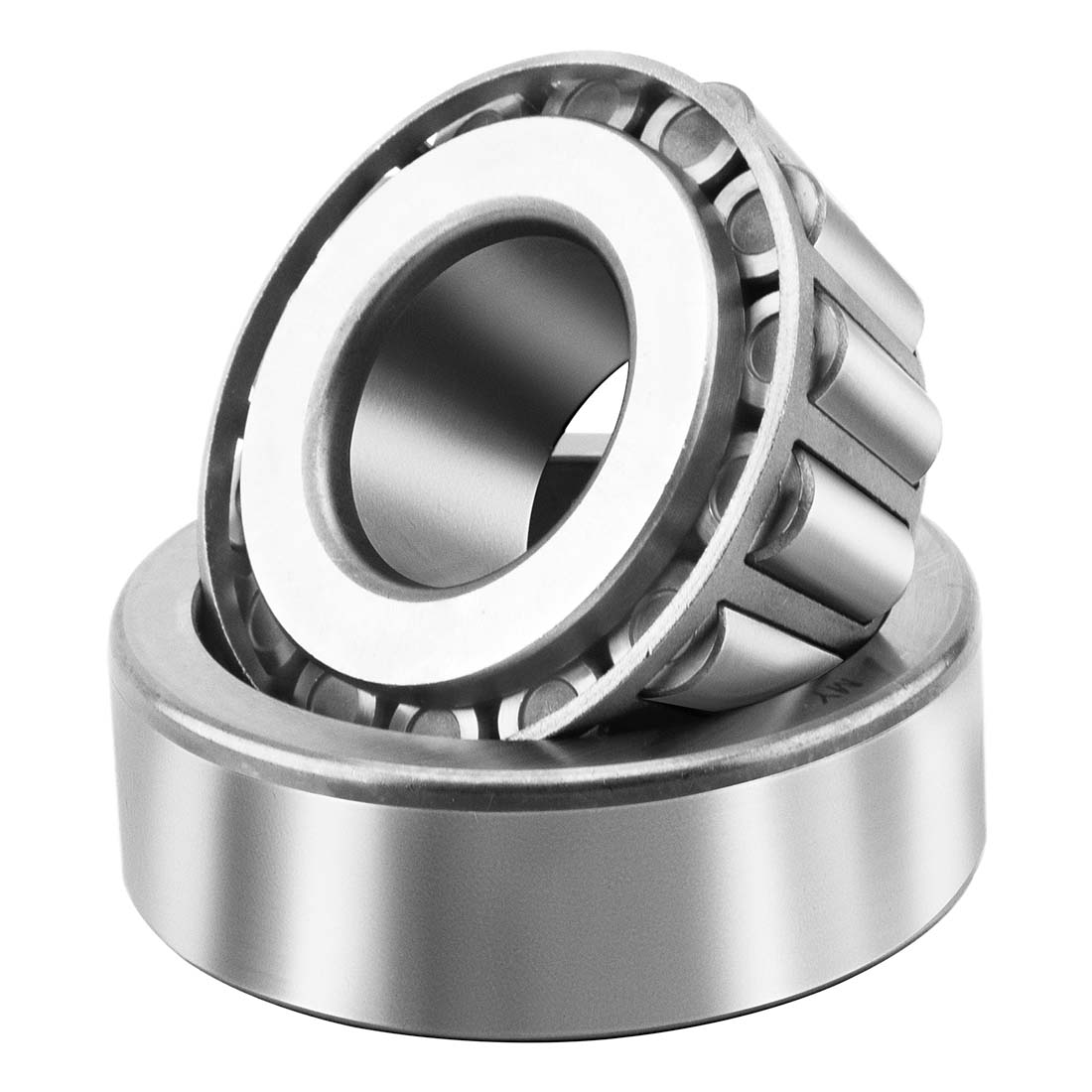

Подшипник NTN 32215U, размер 75x130x33,25 мм

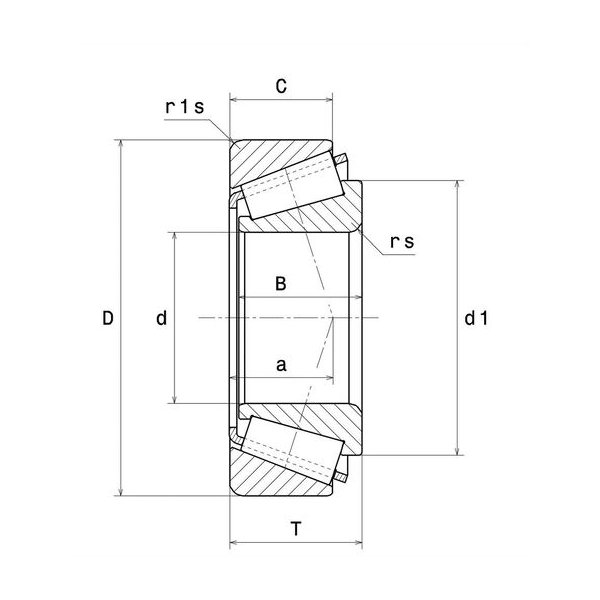

Размеры изделия:

• внутренний диаметр (d): 75 мм;
• наружный диаметр (D): 130 мм;
• ширина подшипника/внутреннего кольца (B): 31 мм;
• ширина наружного кольца (C): 27 мм;
• общая ширина (T): 33,25 мм;
• наружный диаметр внутреннего кольца (d1): 101,5 мм;
• точка приложения нагрузки на оси (а): 30 мм;
• минимальный радиус галтели (rs): 2 мм;
• минимальный радиус галтели (r1s): 1,5 мм;
• вес: 1,74 кг;
• обозначение iso355: T4DC075.

Производительность продукта:

• динамическая грузоподъёмность (C): 186 кН;
• статическая грузоподъёмность (C0): 224 кН;
• предельная усталостная нагрузка (Cu): 27,1 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.44 кН;
• коэффициент статической осевой нагрузки (Y0): 0.76 кН;
• коэффициент осевой нагрузки (Y2): 1.38 кН;
• предельная скорость при смазывании маслом (N lim): 3600 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 2700 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

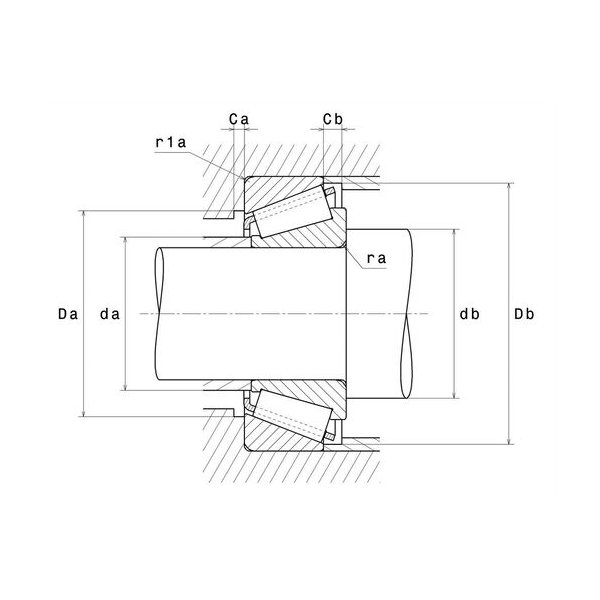

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 85 мм;
• минимальный диаметр буртика вала (db min): 85 мм;
• минимальный диаметр буртика корпуса (Da min): 114 мм;
• максимальный диаметр буртика корпуса (Da max): 121,5 мм;
• минимальный диаметр буртика корпуса (Db min): 125 мм;
• минимальный зазор (Ca): 4 мм;
• минимальный зазор (Cb): 6 мм;
• максимальный радиус галтели (ra max): 2 мм;
• максимальный радиус галтели (r1a): 1,5 мм.
