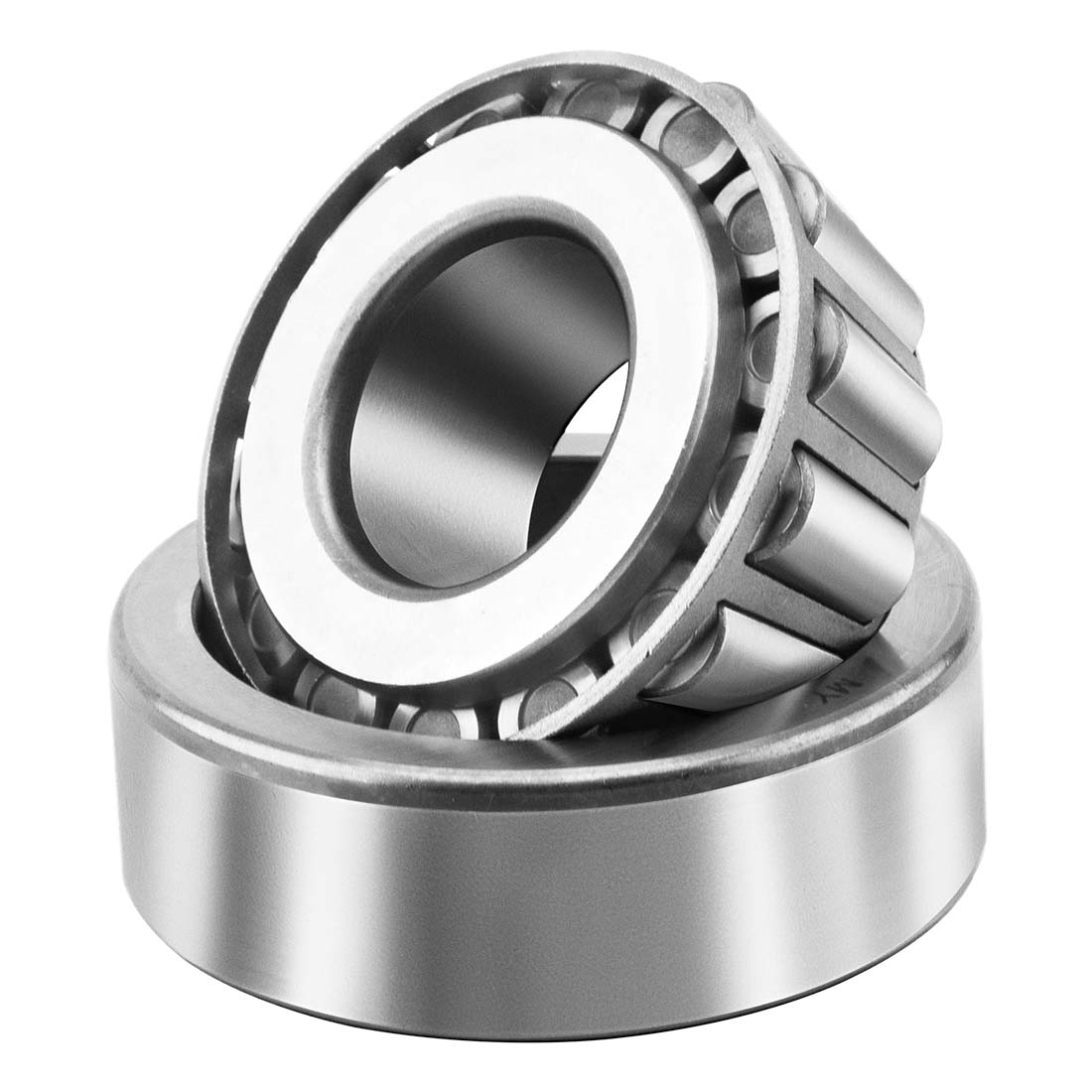

Подшипник NTN 32216U, размер 80x140x35,25 мм

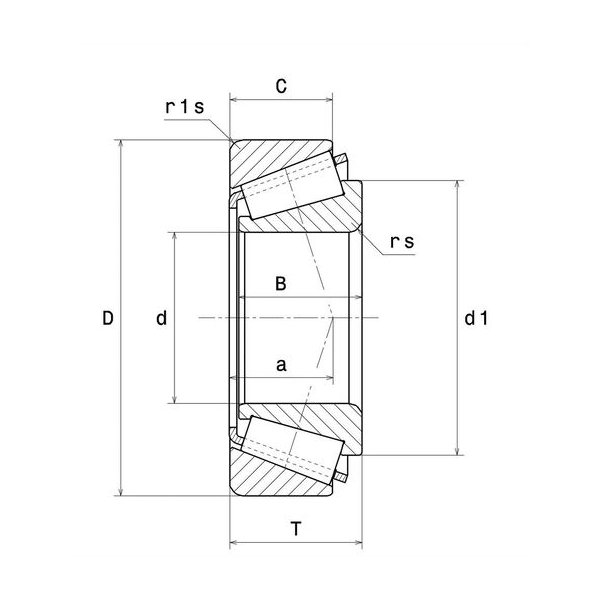

Размеры изделия:

• внутренний диаметр (d): 80 мм;
• наружный диаметр (D): 140 мм;
• ширина подшипника/внутреннего кольца (B): 33 мм;
• ширина наружного кольца (C): 28 мм;
• общая ширина (T): 35,25 мм;
• наружный диаметр внутреннего кольца (d1): 107,5 мм;
• точка приложения нагрузки на оси (а): 31 мм;
• минимальный радиус галтели (rs): 2,5 мм;
• минимальный радиус галтели (r1s): 2 мм;
• вес: 2,17 кг;
• обозначение iso355: T3EC080.

Производительность продукта:

• динамическая грузоподъёмность (C): 221 кН;
• статическая грузоподъёмность (C0): 265 кН;
• предельная усталостная нагрузка (Cu): 31,5 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.42 кН;
• коэффициент статической осевой нагрузки (Y0): 0.79 кН;
• коэффициент осевой нагрузки (Y2): 1.43 кН;
• предельная скорость при смазывании маслом (N lim): 3400 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 2500 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

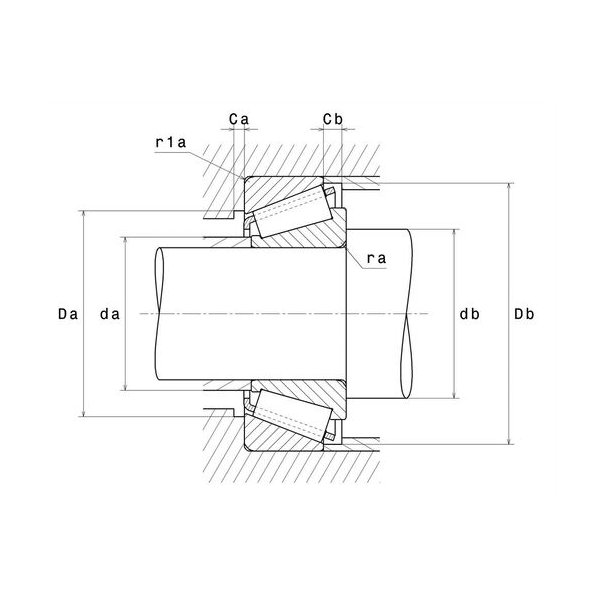

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 90 мм;
• минимальный диаметр буртика вала (db min): 92 мм;
• минимальный диаметр буртика корпуса (Da min): 122 мм;
• максимальный диаметр буртика корпуса (Da max): 130 мм;
• минимальный диаметр буртика корпуса (Db min): 134 мм;
• минимальный зазор (Ca): 4 мм;
• минимальный зазор (Cb): 7 мм;
• максимальный радиус галтели (ra max): 2 мм;
• максимальный радиус галтели (r1a): 2 мм.
