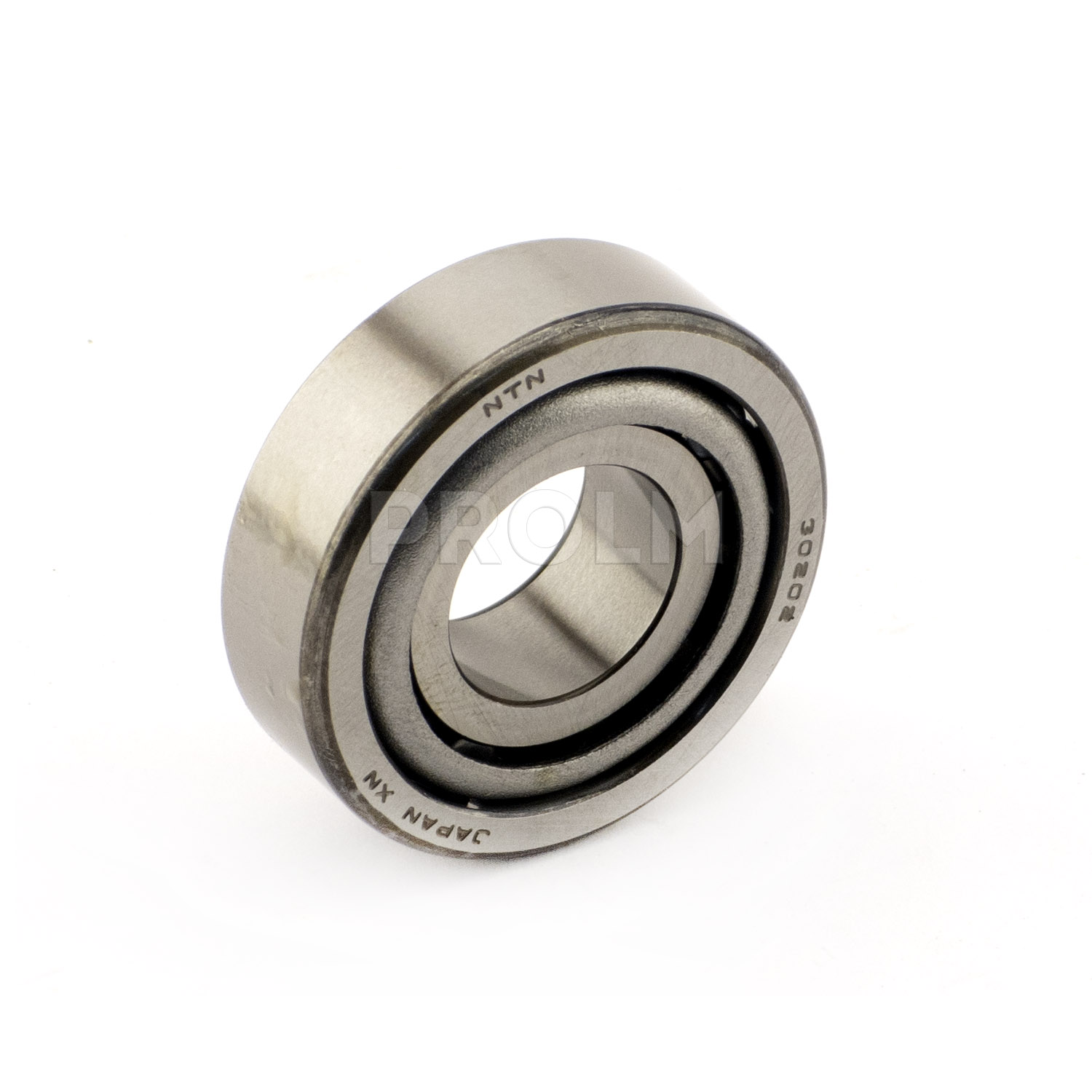

Подшипник NTN 30202, размер 15x35x11,75 мм

Размеры изделия:

• внутренний диаметр (d): 15 мм;
• наружный диаметр (D): 35 мм;
• ширина подшипника/внутреннего кольца (B): 11 мм;
• ширина наружного кольца (C): 10 мм;
• общая ширина (T): 11.75 мм;
• наружный диаметр внутреннего кольца (d1): 25.5 мм;
• точка приложения нагрузки на оси (а): 8.4 мм;
• минимальный радиус галтели (rs, r1s): 0.6 мм;
• вес: 0.054 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 16.4 кН;
• коэффициент материала (A2): 1;
• статическая грузоподъёмность (C0): 14.3 кН;
• предельная усталостная нагрузка (Cu): 1.75 кН;
• коэффициент (e): 0.32;
• коэффициент статической осевой нагрузки (Y0): 1.04;
• коэффициент осевой нагрузки (Y2): 1.88;
• базовая частота вращения (N ref): 13 000 об/мин;
• предельная частота вращения (N lim): 23 000 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Частоты подшипников:

• частота вращения по внешнему кольцу (BPFO, 60 об/мин): 5.227 Гц;
• частота вращения по внутреннему кольцу (BPFI, 60 об/мин): 7.773 Гц;
• частота вращения тела качения (BSF, 60 об/мин): 4.802 Гц;
• частота прохождения контакта тела качения (BRF, 60 об/мин): 2.401 Гц;
• частота вращения сепаратора (FTF, 60 об/мин): 0.402 Гц.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 20 мм;
• минимальный диаметр буртика вала (db min): 20.5 мм;
• минимальный диаметр буртика корпуса (Da min): 29 мм;
• максимальный диаметр буртика корпуса (Da max): 29.5 мм;
• минимальный диаметр буртика корпуса (Db min): 33 мм;
• минимальный зазор (Ca): 2 мм;
• минимальный зазор (Cb): 1.8 мм;
• максимальный радиус галтели (ra max, r1a): 1 мм.
