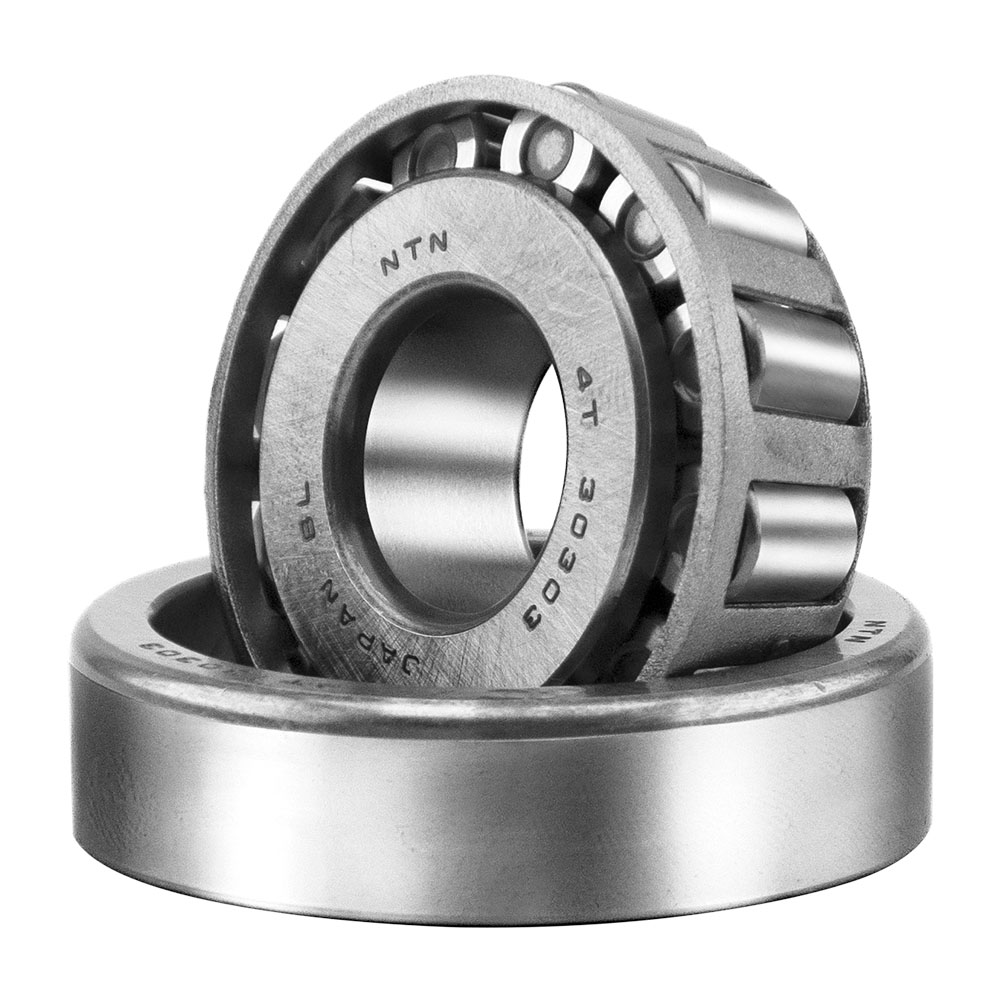

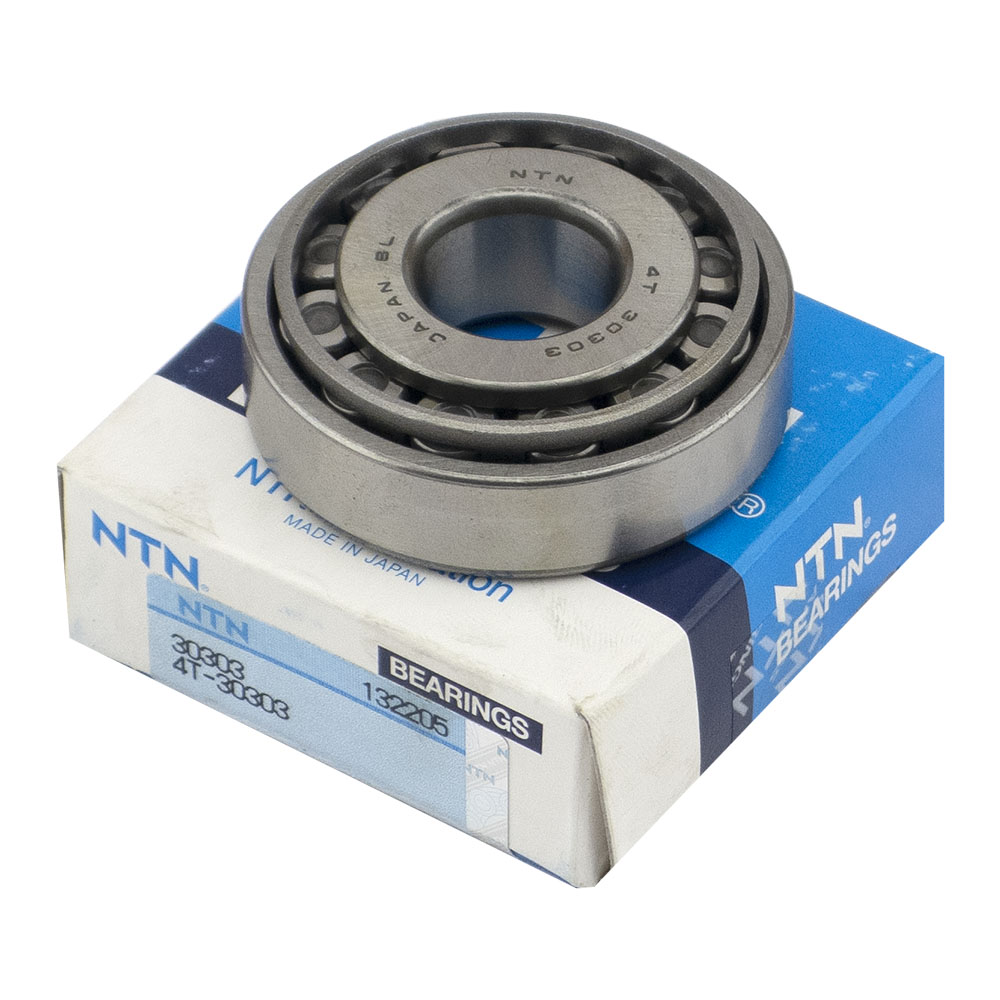

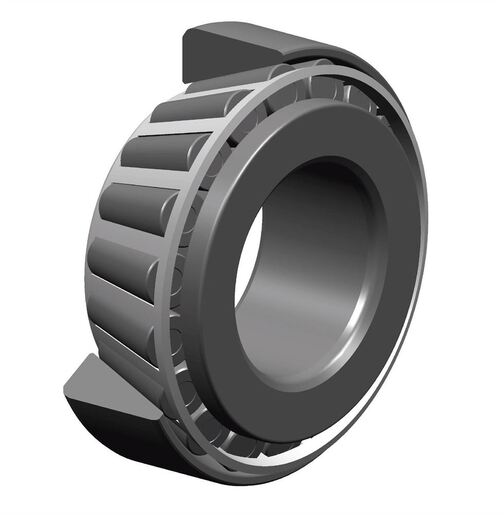

Подшипник NTN 4T-30303, размер 17x47x15,25 мм

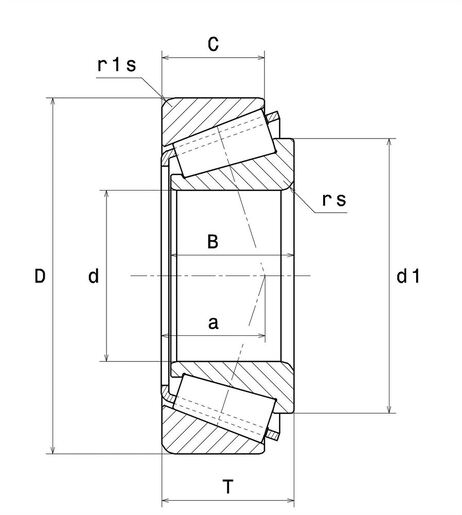

Размеры:

• марка: NTN;
• внутренний диаметр (d): 17 мм;
• наружный диаметр (D): 47 мм;
• ширина подшипника/внутреннего кольца (B): 14 мм;
• ширина наружного кольца (C): 12 мм;
• общая ширина (T): 15,25 мм;
• наружный диаметр внутреннего кольца (d1): 31 мм;
• точка приложения нагрузки на оси (а): 10,5 мм;
• минимальный радиус галтели (rs): 1 мм;
• минимальный радиус галтели (r1s): 1 мм;
• вес: 0,132 кг;
• обозначение iso355: T2FB017.

Производительность продукта:

• динамическая грузоподъёмность (C): 32 кН;
• статическая грузоподъёмность (C0): 26,3 кН;
• предельная усталостная нагрузка (Cu): 3,2 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.29 кН;
• коэффициент статической осевой нагрузки (Y0): 1.16 кН;
• коэффициент осевой нагрузки (Y2): 2.11 кН;
• предельная скорость при смазывании маслом (N lim): 12000 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 9000 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 24 мм;
• минимальный диаметр буртика вала (db min): 22,5 мм;
• минимальный диаметр буртика корпуса (Da min): 40 мм;
• максимальный диаметр буртика корпуса (Da max): 41,5 мм;
• минимальный диаметр буртика корпуса (Db min): 42 мм;
• минимальный зазор (Ca): 3 мм;
• минимальный зазор (Cb): 3,5 мм;
• максимальный радиус галтели (ra max): 1 мм;
• максимальный радиус галтели (r1a): 1 мм.
