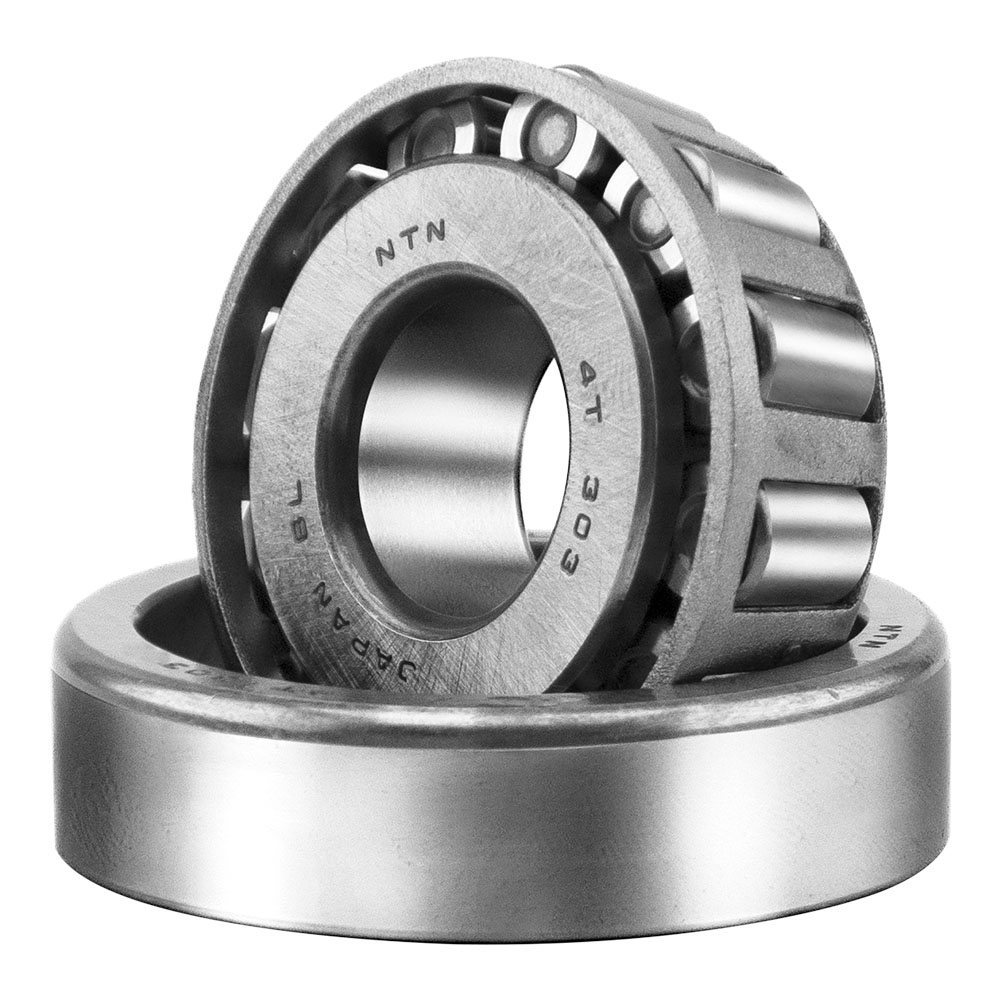

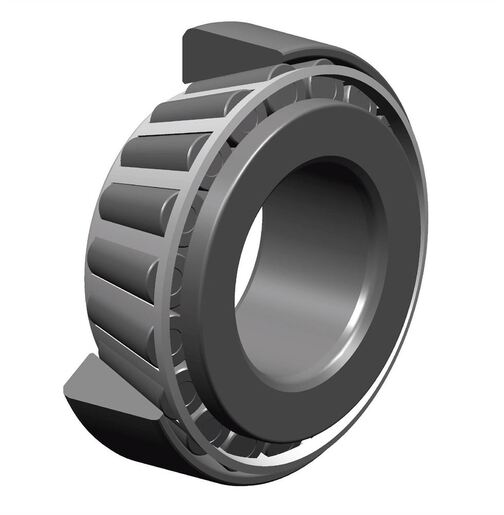

Подшипник NTN 4T-30310, размер 50x110x29,25 мм

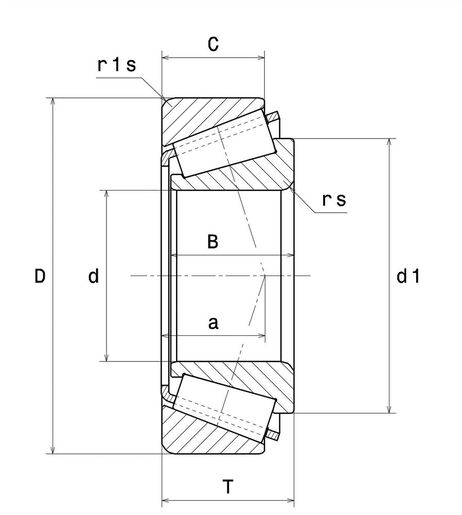

Размеры:

• марка: NTN;
• внутренний диаметр (d): 50 мм;
• наружный диаметр (D): 110 мм;
• ширина подшипника/внутреннего кольца (B): 27 мм;
• ширина наружного кольца (C): 23 мм;
• общая ширина (T): 29,25 мм;
• наружный диаметр внутреннего кольца (d1): 78,5 мм;
• точка приложения нагрузки на оси (а): 23 мм;
• минимальный радиус галтели (rs): 2,5 мм;
• минимальный радиус галтели (r1s): 2 мм;
• вес: 1,31 кг;
• обозначение iso355: T2FB050.

Производительность продукта:

• динамическая грузоподъёмность (C): 147 кН;
• статическая грузоподъёмность (C0): 152 кН;
• предельная усталостная нагрузка (Cu): 18,5 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.35 кН;
• коэффициент статической осевой нагрузки (Y0): 0.96 кН;
• коэффициент осевой нагрузки (Y2): 1.74 кН;
• предельная скорость при смазывании маслом (N lim): 4800 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 3600 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 65 мм;
• минимальный диаметр буртика вала (db min): 62 мм;
• минимальный диаметр буртика корпуса (Da min): 95 мм;
• максимальный диаметр буртика корпуса (Da max): 100 мм;
• минимальный диаметр буртика корпуса (Db min): 102 мм;
• минимальный зазор (Ca): 3 мм;
• минимальный зазор (Cb): 6 мм;
• максимальный радиус галтели (ra max): 2 мм;
• максимальный радиус галтели (r1a): 2 мм.
