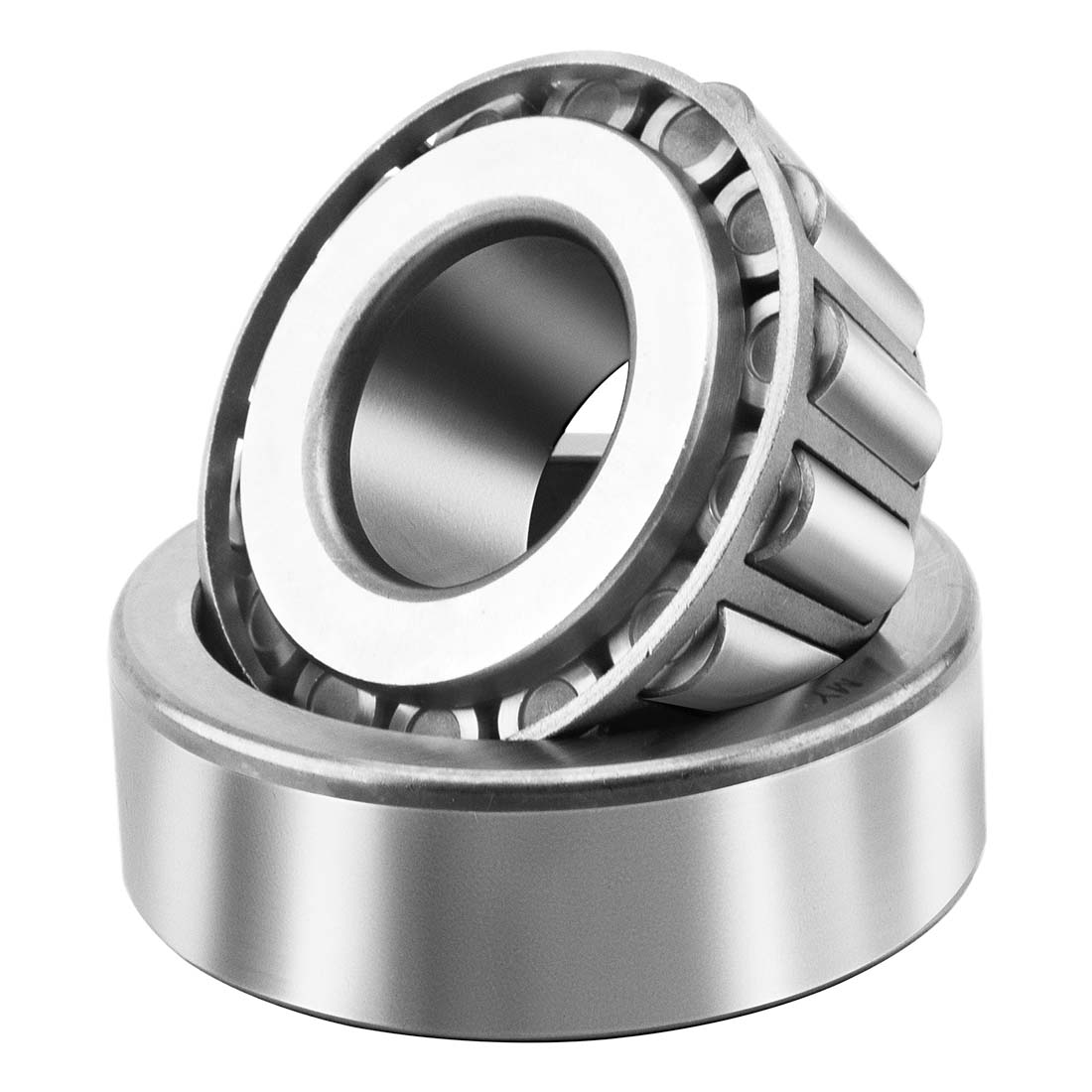

Подшипник NTN 4T-32208, размер 40x80x24,75 мм

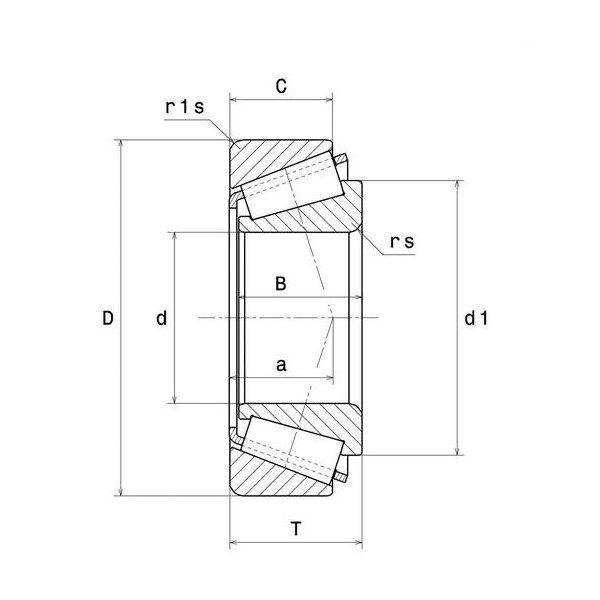

Размеры изделия:

• внутренний диаметр (d): 40 мм;
• наружный диаметр (D): 80 мм;
• ширина подшипника/внутреннего кольца (B): 23 мм;
• ширина наружного кольца (C): 19 мм;
• общая ширина (T): 24,75 мм;
• наружный диаметр внутреннего кольца (d1): 59 мм;
• точка приложения нагрузки на оси (а): 19 мм;
• минимальный радиус галтели (rs): 1,5 мм;
• минимальный радиус галтели (r1s): 1,5 мм;
• вес: 0,547 кг;
• обозначение iso355: T3DC040.

Производительность продукта:

• динамическая грузоподъёмность (C): 88 кН;
• статическая грузоподъёмность (C0): 93,5 кН;
• предельная усталостная нагрузка (Cu): 11,4 кН;
• коэффициент материала (A2): 1 кН;
• коэффициент (е): 0.37 кН;
• коэффициент статической осевой нагрузки (Y0): 0.88 кН;
• коэффициент осевой нагрузки (Y2): 1.6 кН;
• предельная скорость при смазывании маслом (N lim): 6600 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 4900 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

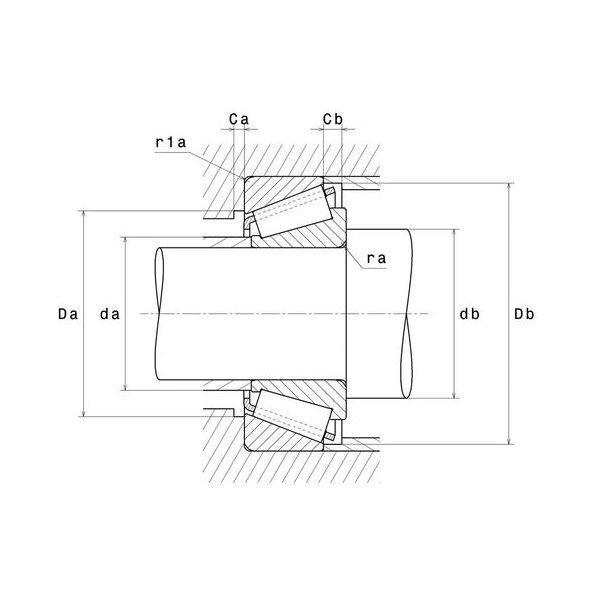

Размеры окружающих деталей:

• максимальный диаметр буртика вала (da max): 48 мм;
• минимальный диаметр буртика вала (db min): 48,5 мм;
• минимальный диаметр буртика корпуса (Da min): 68 мм;
• максимальный диаметр буртика корпуса (Da max): 71,5 мм;
• минимальный диаметр буртика корпуса (Db min): 75 мм;
• минимальный зазор (Ca): 3 мм;
• минимальный зазор (Cb): 5,5 мм;
• максимальный радиус галтели (ra max): 1,5 мм;
• максимальный радиус галтели (r1a): 1,5 мм.
