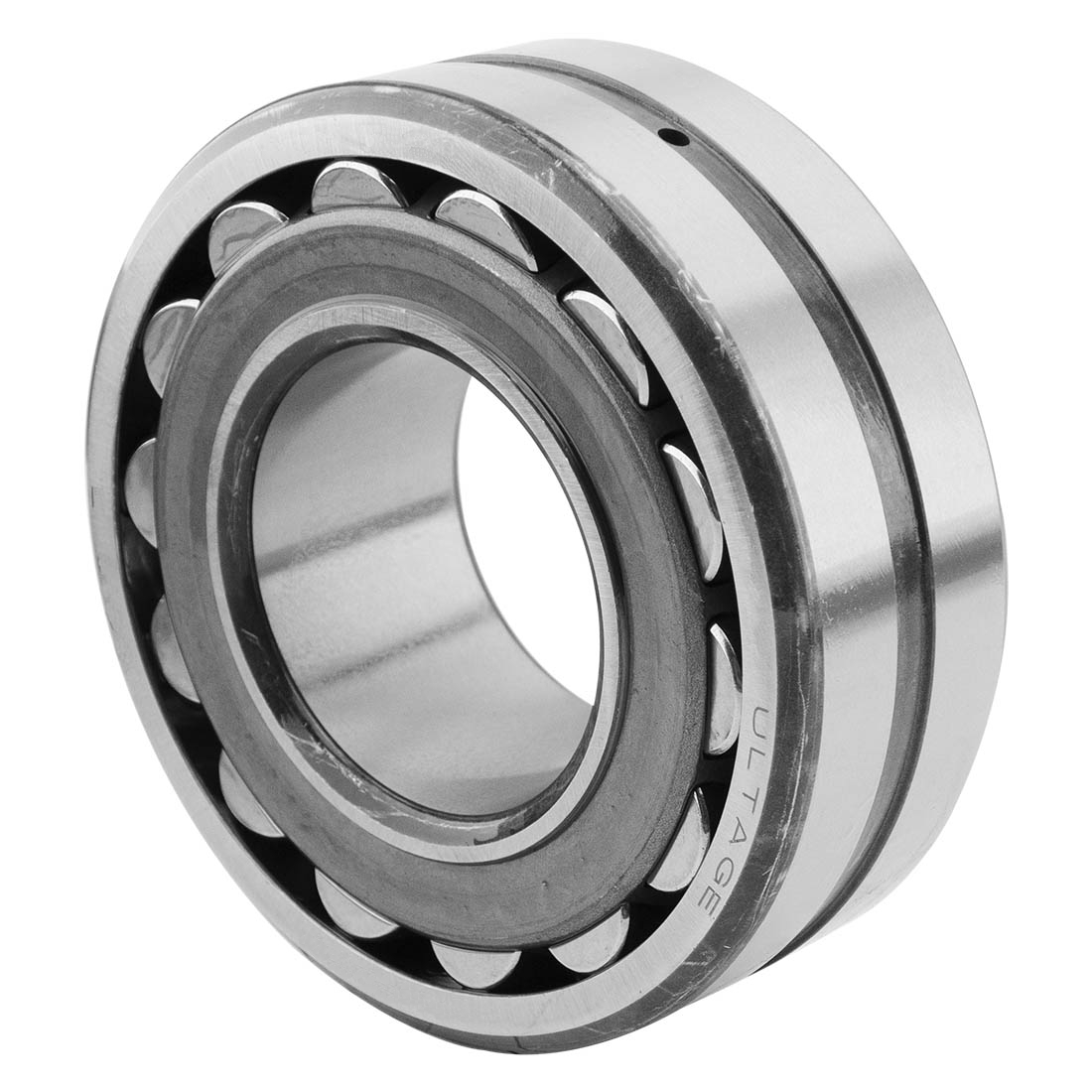

Подшипник NTN 22226EAKW33, размер 130x230x64 мм

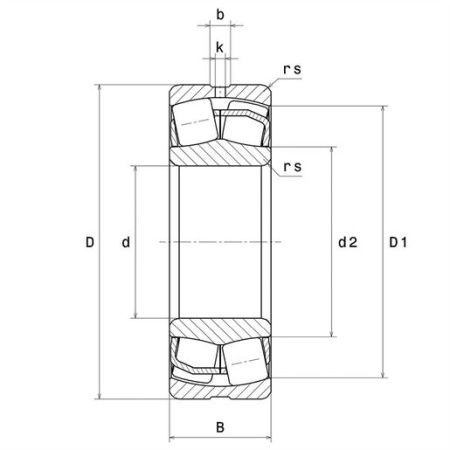

Размеры изделия:

• внутренний диаметр (d): 130 мм;
• наружный диаметр (D): 230 мм;
• ширина подшипника/внутреннего кольца (B): 64 мм;
• наружный диаметр внутреннего кольца (d2): 151,4 мм;
• внутренний диаметр наружного кольца (D1): 205,4 мм;
• минимальный радиус галтели (rs): 3 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 13,21;
• диаметр отверстия (k): 6 мм;
• обозн. втулки: H3126;
• класс радиального зазора: CN;
• вес: 10,6 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 808 кН;
• статическая грузоподъёмность (C0): 898 кН;
• предельная усталостная нагрузка (Cu): 91,4 кН;
• коэффициент (е): 0.25 кН;
• коэффициент статической осевой нагрузки (Y0): 2.63 кН;
• коэффициент осевой нагрузки (Y1): 2.69 кН;
• коэффициент осевой нагрузки (Y2): 4 кН;
• базовая частота вращения (N ref): 2800 об/мин;
• предельная частота вращения (N lim): 3600 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

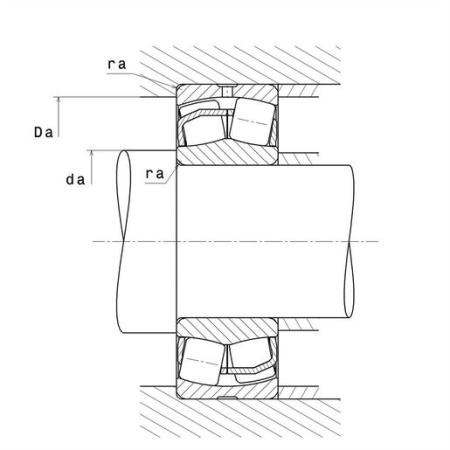

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 144 мм;
• минимальный диаметр втулки (db): 138 мм;
• минимальная длина втулки (Ce): 8 мм;
• максимальный диаметр буртика корпуса (Da max): 216 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2,5 мм.
