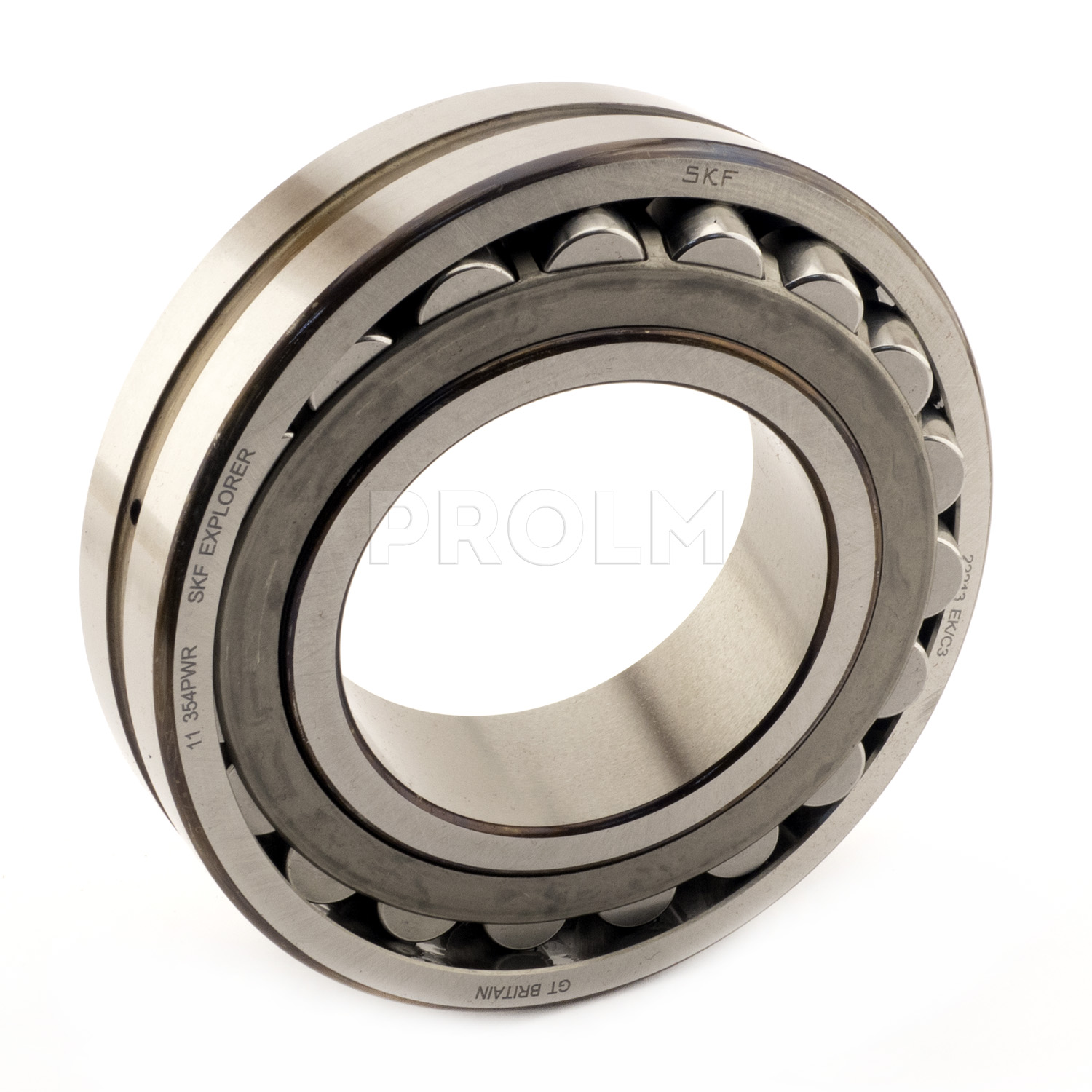

Артикул:
22213 EK/C3
| Тип отверстия | Конусность 1:12 |

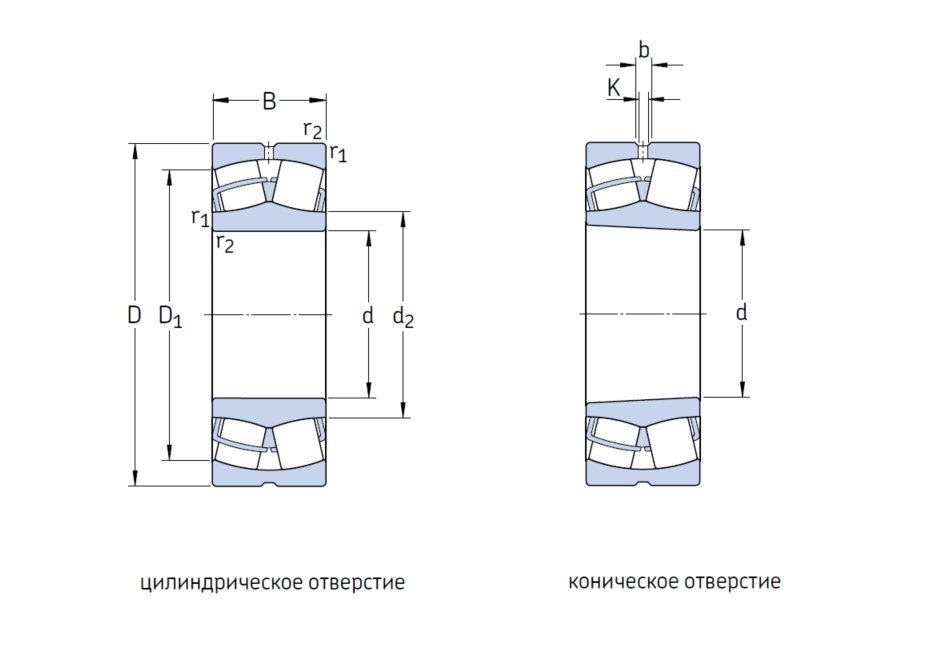

Размеры
| d | 65 mm | Диаметр отверстия |
|---|---|---|
| D | 120 mm | Наружный диаметр |
| B | 31 mm | Ширина |
| d2 | ≈ 80.1 mm | Диаметр заплечика внутреннего кольца |
| D1 | ≈ 106 mm | Диаметр заплечика/выточки в наружном кольце |
| b | 6 mm | Ширина смазочной канавки |
| K | 3 mm | Диаметр смазочного отверстия |
| r1,2 | min. 1.5 mm | Размер фаски |
Размеры опоры
| Da | max. 111 mm | Диаметр опоры корпуса |
|---|---|---|
| ra | max. 1.5 mm | Радиус галтели |
Расчётные данные
| Номинальная динамическая грузоподъёмность | C | 198 kN |
|---|---|---|
| Номинальная статическая грузоподъёмность | C0 | 216 kN |
| Предел усталостной прочности | Pu | 23.6 kN |
| Номинальная частота вращения | 5 000 r/min | |
| Предельная частота вращения | 7 000 r/min | |
| Предельное значение | e | 0.24 |
| Расчётный коэффициент | Y1 | 2.8 |
| Расчётный коэффициент | Y2 | 4.2 |
| Расчётный коэффициент | Y0 | 2.8 |
Информация по монтажу
| Рекомендуемый угол затяжки стопорной гайки | α | 115 ° |
|---|
Допуск
| Допуск по размерам | Нормальный |
| Радиальное биение | P5 |
|
Сепаратор
|
стальной |
|
Уплотнение
|
без уплотнений (открытый) |
|
Зазор / преднатяг
|
C3 - зазор больше нормального |
|
Внутренний диаметр, мм
|
65 |
|
Наружный диаметр, мм
|
120 |
|
Ширина, мм
|
31 |
|
Вес, кг
|
1,5 |
|
Страна производства
|
ШВЕЦИЯ |
