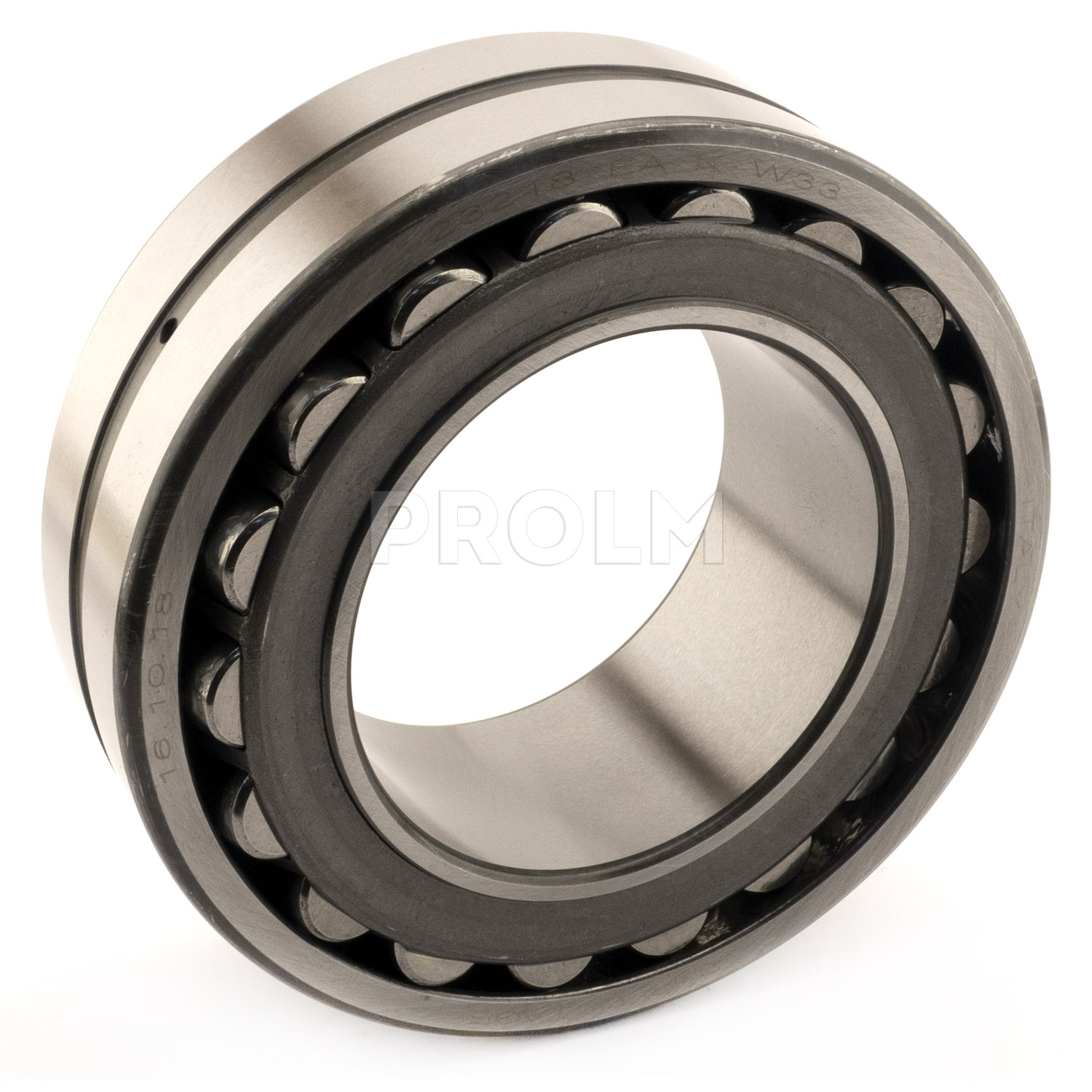

Подшипник NTN 23218EAW33, размер 90x160x52,4 мм

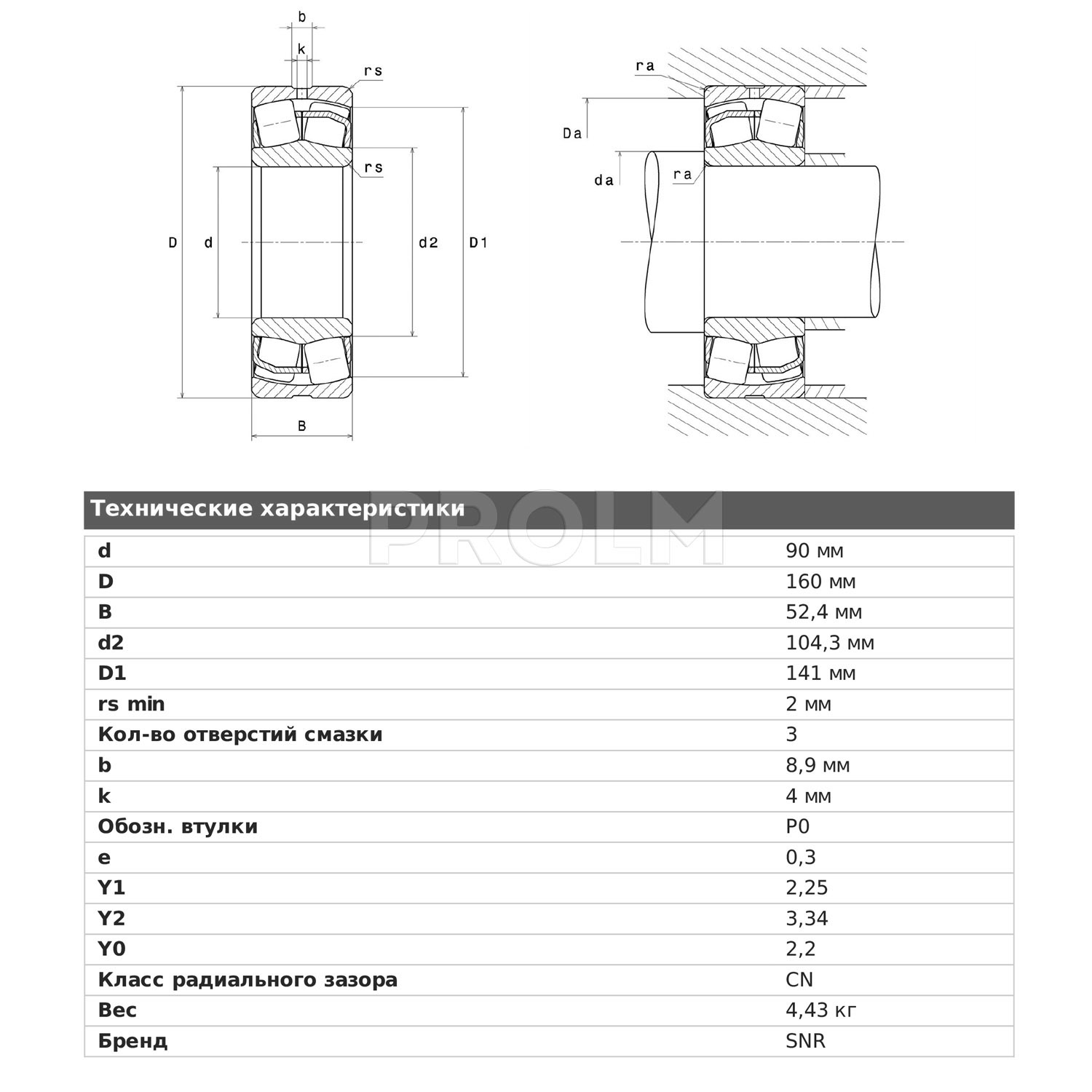

Размеры:

• марка: NTN;
• внутренний диаметр (d): 90 мм;
• наружный диаметр (D): 160 мм;
• ширина подшипника/внутреннего кольца (B): 52,4 мм;
• наружный диаметр внутреннего кольца (d2): 104,3 мм;
• внутренний диаметр наружного кольца (D1): 141 мм;
• минимальный радиус галтели (rs): 2 мм;
• кол-во отверстий для пересмазывания: 3;
• b- ширина паза: 8,86;
• диаметр отверстия (k): 4 мм;
• класс радиального зазора: CN;
• вес: 4,43 кг.

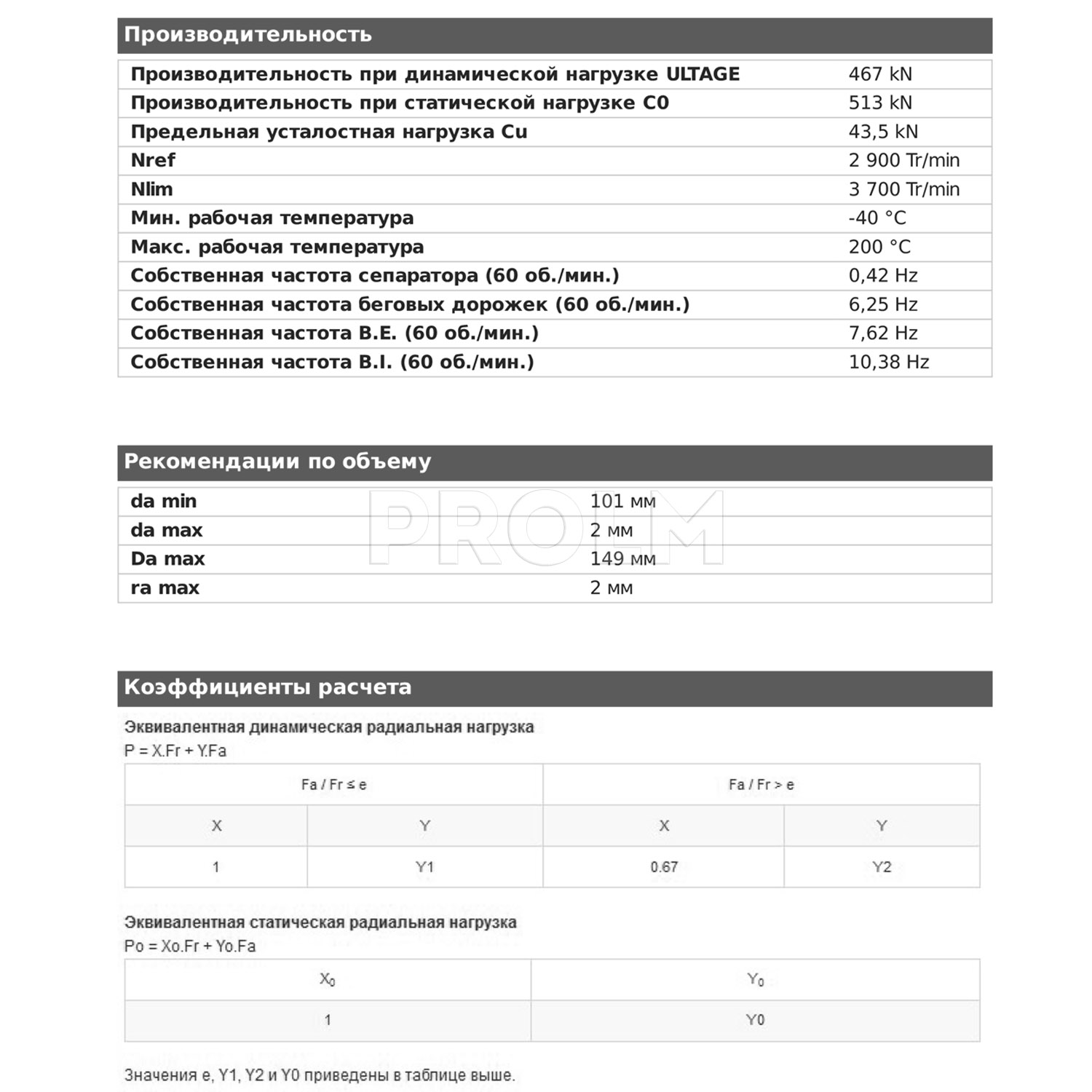

Производительность продукта:

• динамическая грузоподъёмность (C): 467 кН;
• статическая грузоподъёмность (C0): 513 кН;
• предельная усталостная нагрузка (Cu): 58,3 кН;
• коэффициент (е): 0.3 кН;
• коэффициент статической осевой нагрузки (Y0): 2.2 кН;
• коэффициент осевой нагрузки (Y1): 2.25 кН;
• коэффициент осевой нагрузки (Y2): 3.34 кН;
• базовая частота вращения (N ref): 2900 об/мин;
• предельная частота вращения (N lim): 3700 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 200 °C.

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 101 мм;
• максимальный диаметр буртика корпуса (Da max): 149 мм;
• максимальный радиус галтели вала и корпуса (ra max): 2 мм.
