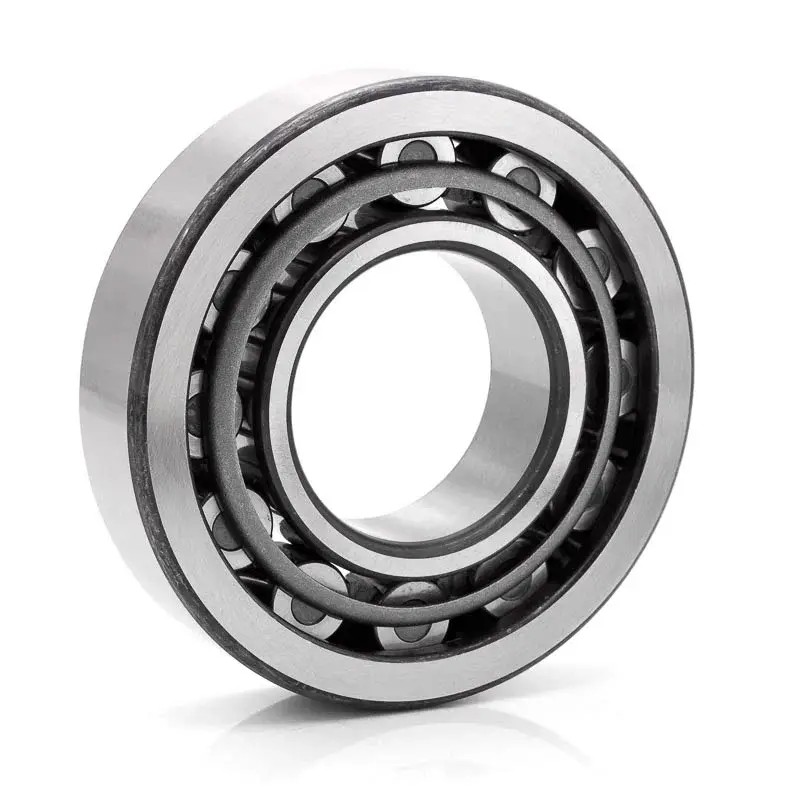

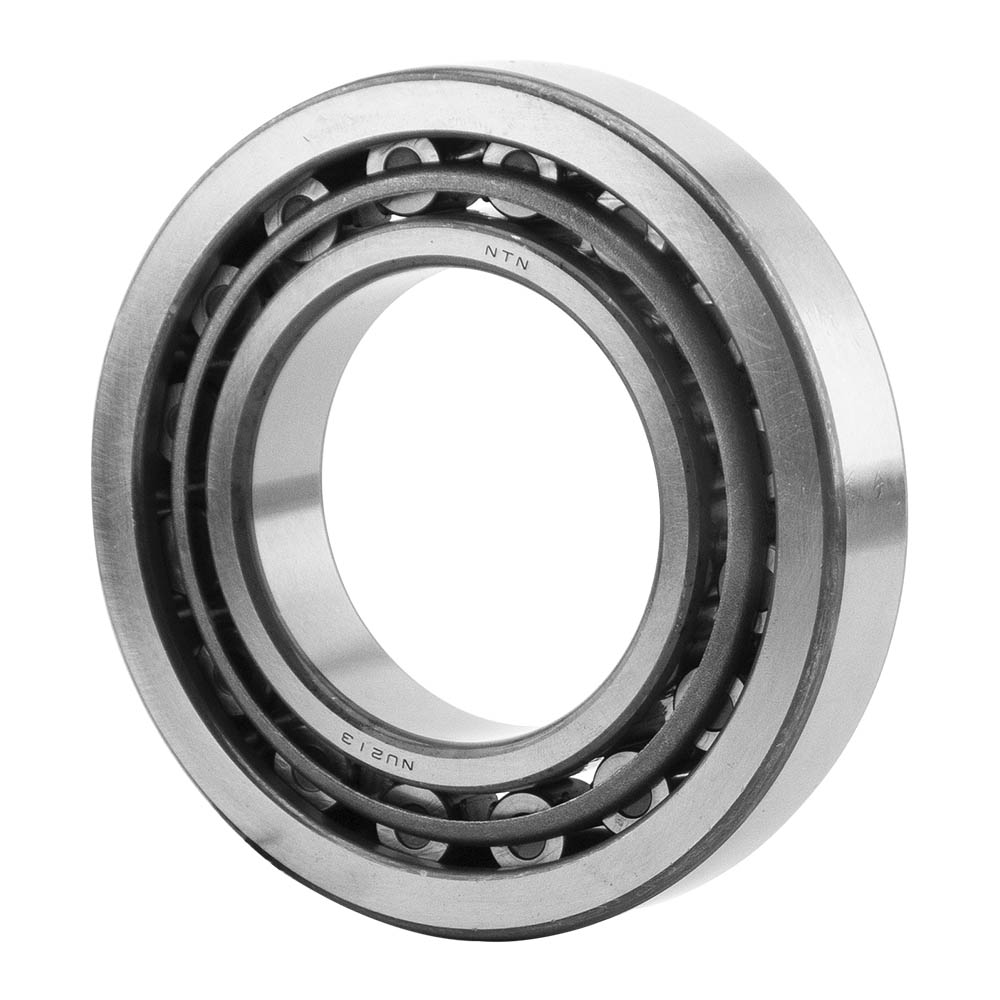

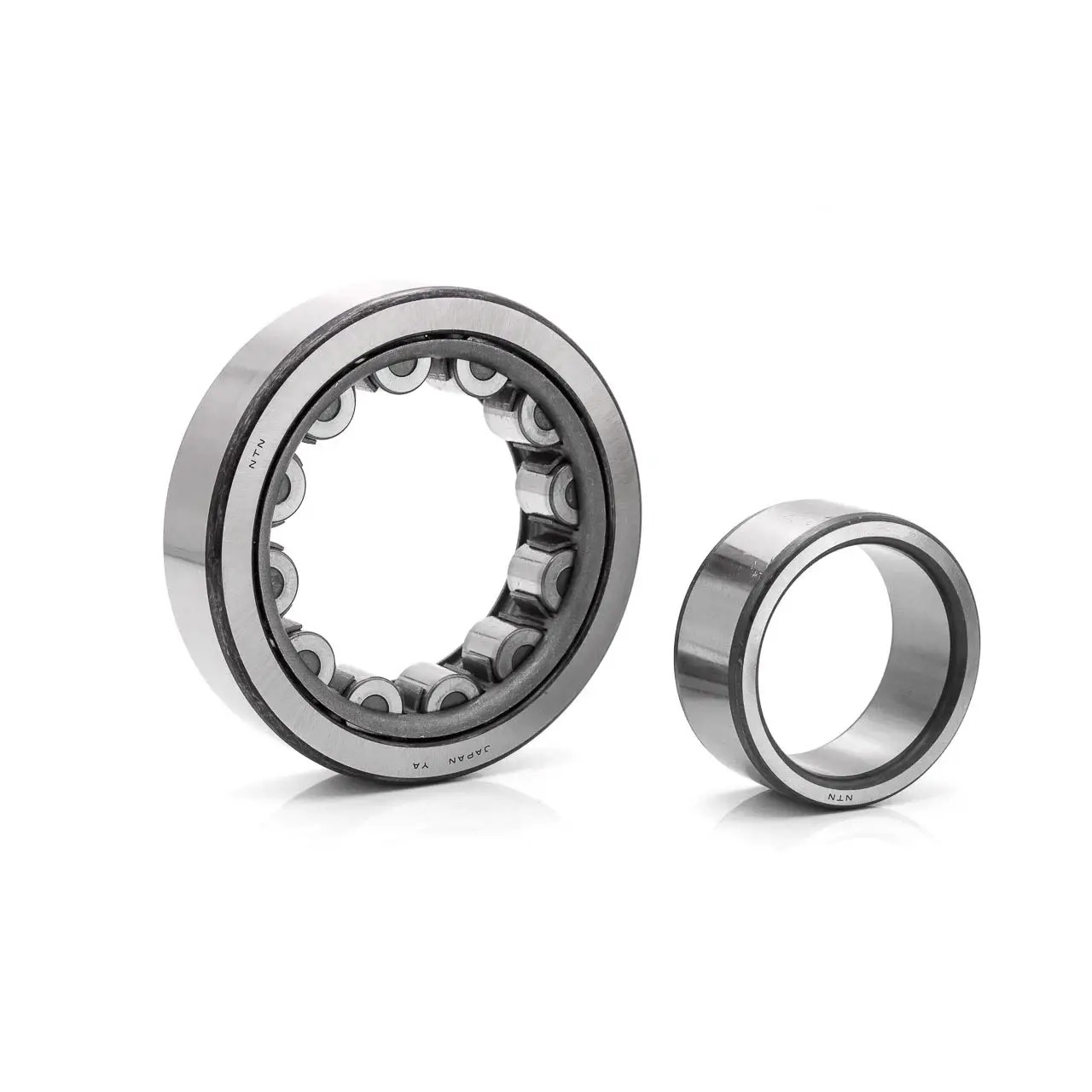

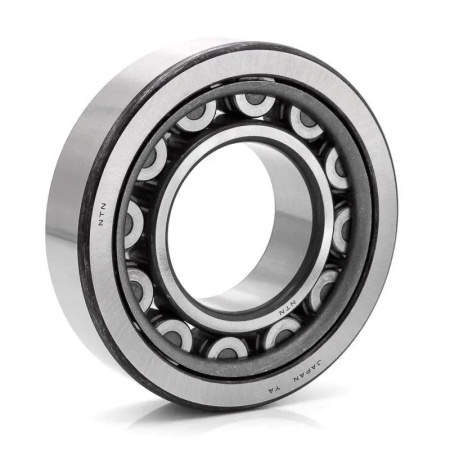

Подшипник NTN NU213, размер 65x120x23 мм

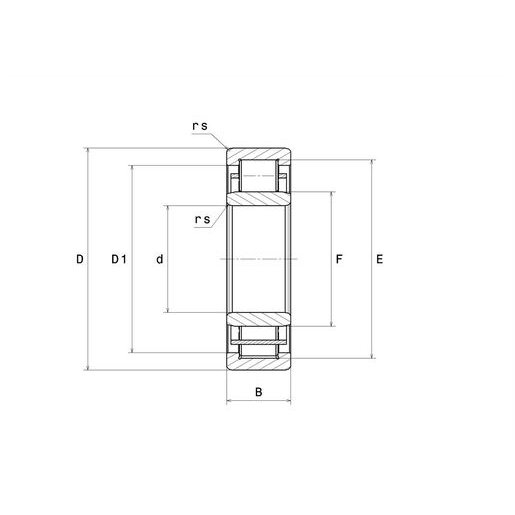

Размеры изделия:

• внутренний диаметр (d): 65 мм;
• наружный диаметр (D): 120 мм;
• ширина подшипника/внутреннего кольца (B): 23 мм;
• диаметр описанной окружности роликов (E): 105,6 мм;
• диаметр вписанной окружности роликов (F): 79,6 мм;
• минимальный радиус галтели (rs): 1,5 мм;
• минимальный радиус галтели (r1s): 1,5 мм;
• класс радиального зазора: CN;
• вес: 1,02 кг.

Производительность продукта:

• динамическая грузоподъёмность (C): 93 кН;
• статическая грузоподъёмность (C0): 94,5 кН;
• предельная усталостная нагрузка (Cu): 11,5 кН;
• предельная скорость при смазывании маслом (N lim): 7000 об/мин;
• предельная скорость при смазывании консистентной смазкой (N lim): 5900 об/мин;
• мин. рабочая температура (Tmin): -40 °C;
• макс. рабочая температура (Tmax): 120 °C.

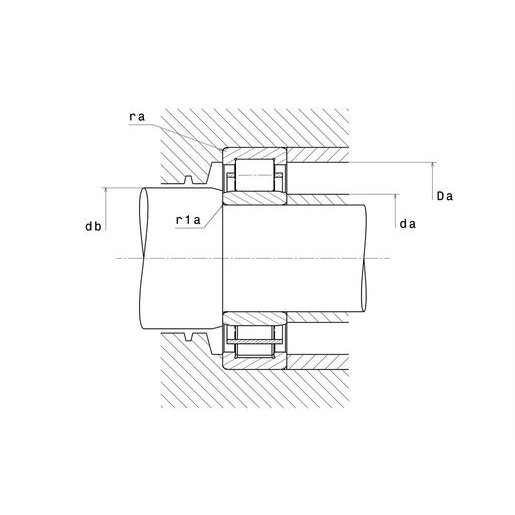

Размеры окружающих деталей:

• минимальный диаметр буртика вала (da min): 73 мм;
• максимальный диаметр уступа малого торца (da max): 77 мм;
• минимальный диаметр проставочной втулки внутреннего кольца (db min): 81 мм;
• максимальный диаметр буртика корпуса (Da max): 112 мм;
• максимальный радиус галтели (ra max): 1,5 мм;
• максимальный радиус галтели (r1a): 1,5 мм.
