Артикул:

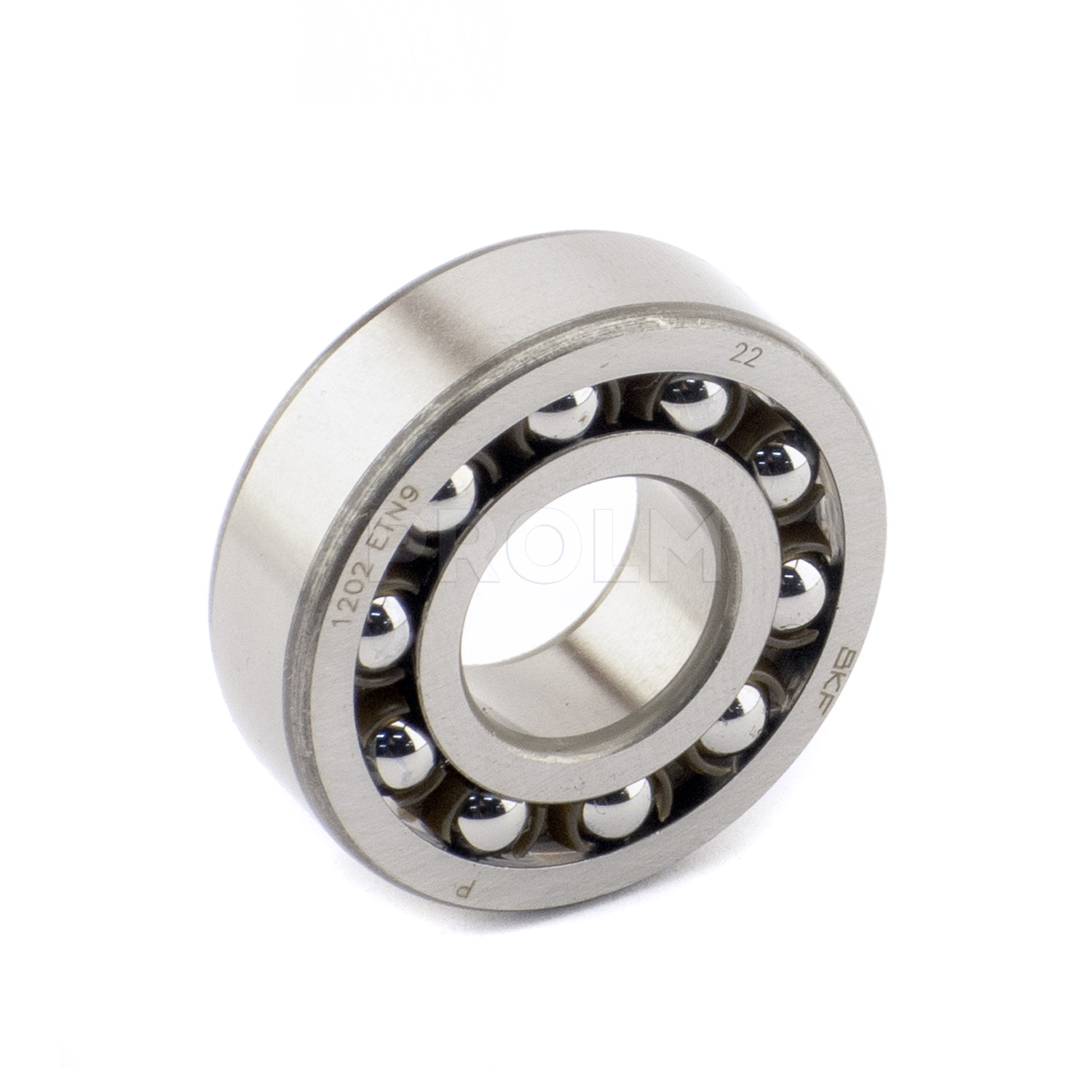

1202 ETN9
| Тип отверстия | Цилиндрический |

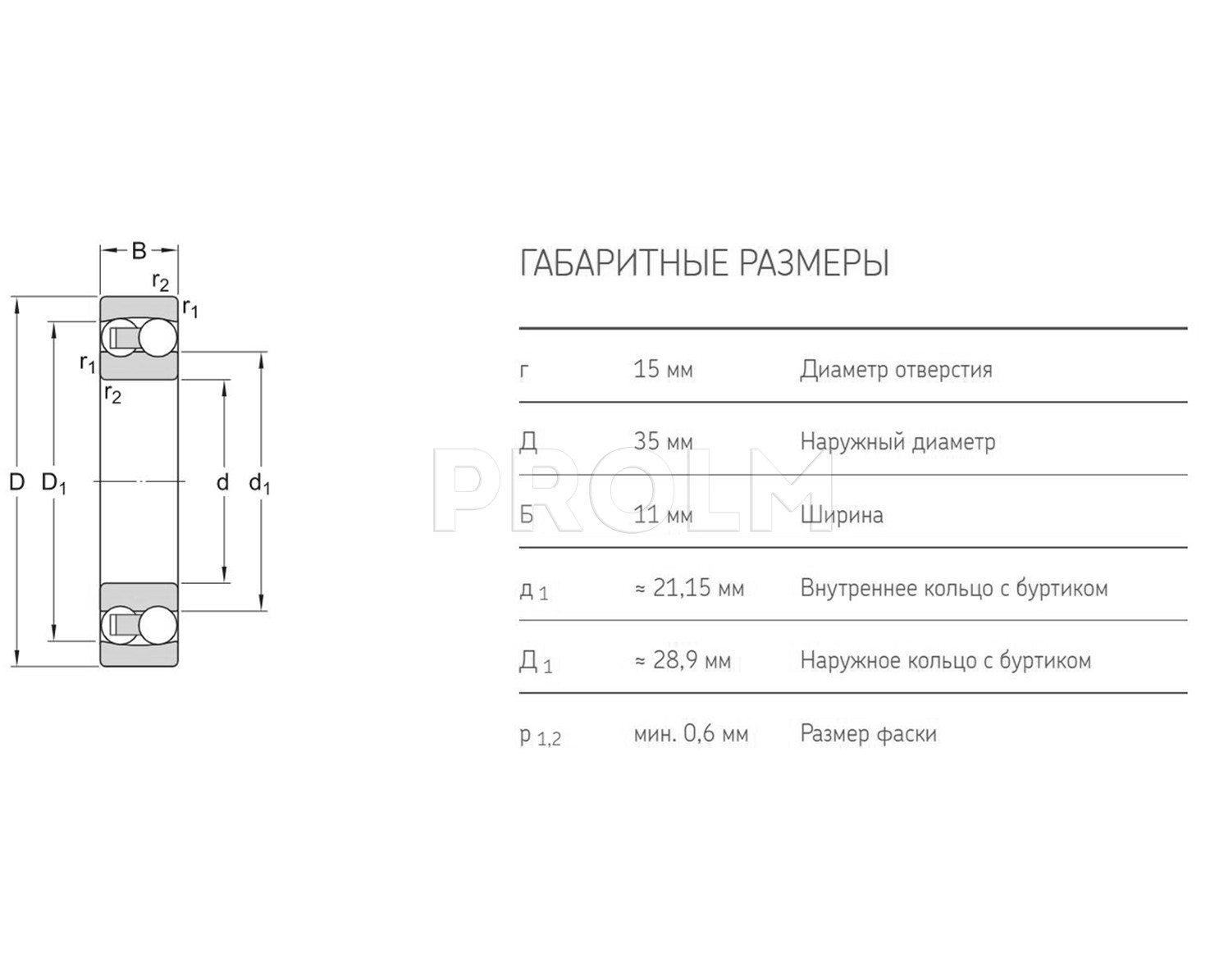

Размеры
| d | 15 mm | Диаметр отверстия |
|---|---|---|
| D | 35 mm | Наружный диаметр |
| B | 11 mm | Ширина |
| d1 | ≈ 21.15 mm | Диаметр заплечика внутреннего кольца |
| D1 | ≈ 28.9 mm | Диаметр заплечика наружного кольца |
| r1,2 | min. 0.6 mm | Размер фаски |
Размеры опоры
| da | min. 19.2 mm | Диаметр опоры на валу |
|---|---|---|
| Da | max. 30.8 mm | Диаметр опоры в корпусе |
| ra | max. 0.6 mm | Радиус галтели |
Расчётные данные
| Номинальная динамическая грузоподъёмность | C | 7.41 kN |
|---|---|---|
| Номинальная статическая грузоподъёмность | C0 | 1.76 kN |
| Предел усталостной прочности | Pu | 0.09 kN |
| Номинальная частота вращения | 45 000 r/min | |
| Предельная частота вращения | 28 000 r/min | |
| Допустимый угловой перекос | α | 2.5 ° |
| Расчётный коэффициент | kr | 0.04 |
| Предельное значение | e | 0.33 |
| Расчётный коэффициент | Y0 | 2 |
| Расчётный коэффициент | Y1 | 1.9 |
| Расчётный коэффициент | Y2 | 3 |
|
Сепаратор
|
стальной |
|
Уплотнение
|
без уплотнений (открытый) |
|
Зазор / преднатяг
|
CN - нормальный зазор |
|
Внутренний диаметр, мм
|
15 |
|
Наружный диаметр, мм
|
35 |
|
Ширина, мм
|
11 |
|
Вес, кг
|
0,05 |
|
Страна производства
|
ШВЕЦИЯ |
Наличие
Отзывы
Оставить отзыв
Загрузка отзывов...
Есть в наличии: 7 в 1 магазине
Нашли дешевле?
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина
SKF (СКФ) — шведская интернациональная машиностроительная компания, крупнейший в мире производитель подшипников, систем смазки и мехатроники.
