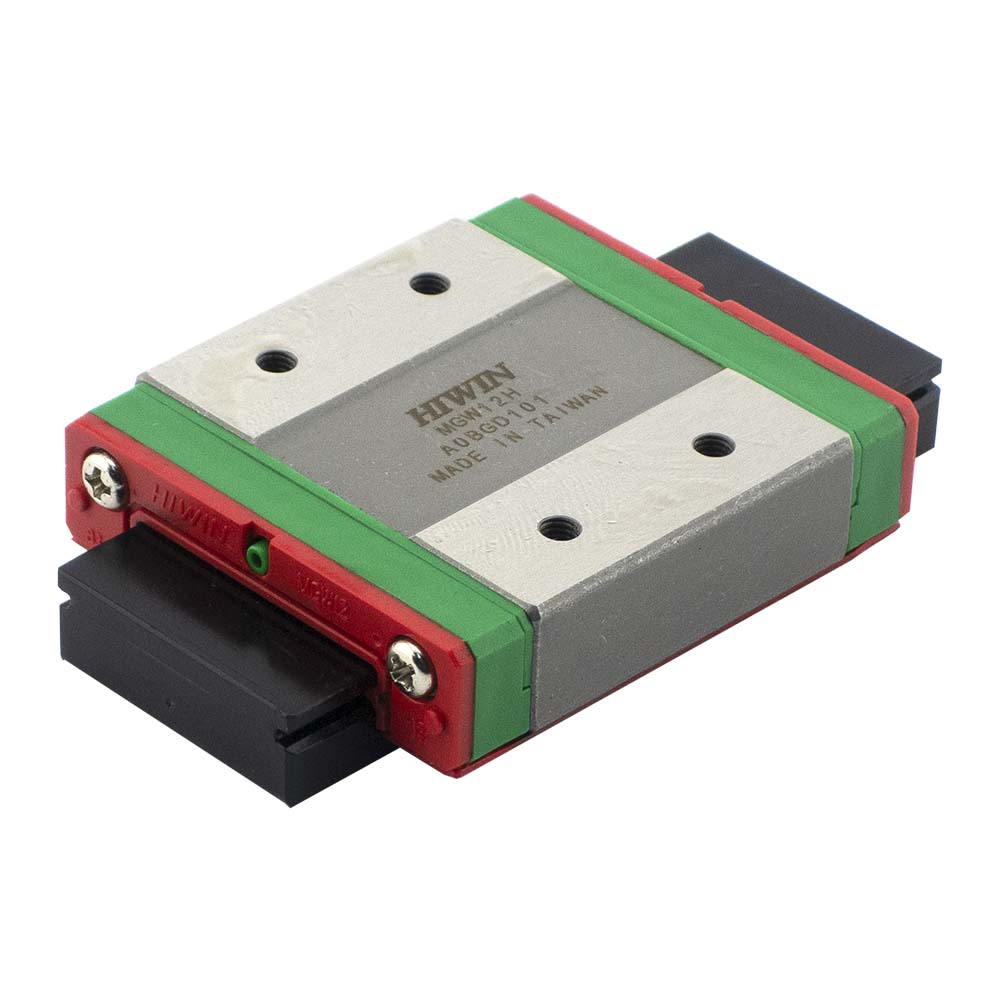

Каретка HIWIN MGW12HZ1PM+U

Отличительными особенностями блока системы линейных перемещений HIWIN MGW12HZ1PM+U от большинства аналогичных продуктов - это изготовление корпуса и тел качения (шариков) из нержавеющей стали, а также наличие нижнего уплотнения.

Конструкция линейных направляющих MG-серии

1. каретка (блок)
2. заглушка крепежного отверстия рельсовой направляющей
3. шарики
4. нижнее уплотнение
5. фиксатор
6. рельс
7. смазочный ниппель
8. торцевое уплотнение (двойное уплотнение и скребок)
9. торцевая заглушка

Особенностями серии MG являются небольшой размер и вес, что определяет её использование в миниатюрном оборудовании. Надежность и долговечность таких систем линейных перемещений определяется и тем, что каретки изготовлены из нержавеющей стали. Готический профиль поверхности качения способствует выдерживанию нагрузок во всех направлениях, отличается жёсткостью и точностью.  Благодаря более широкой форме рельса у каретки улучшено восприятие моментов нагрузки. Наличие фиксатора предотвращает выпадение шариков при снятии блока с направляющей. Данный тип линейных направляющих является взаимозаменяемым, то есть любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Области применения: полупроводниковая промышленность, монтаж печатных плат, медицинское оборудование, робототехника, измерительные приборы, автоматизация офисной деятельности и другие сферы, где необходимы миниатюрные направляющие.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
