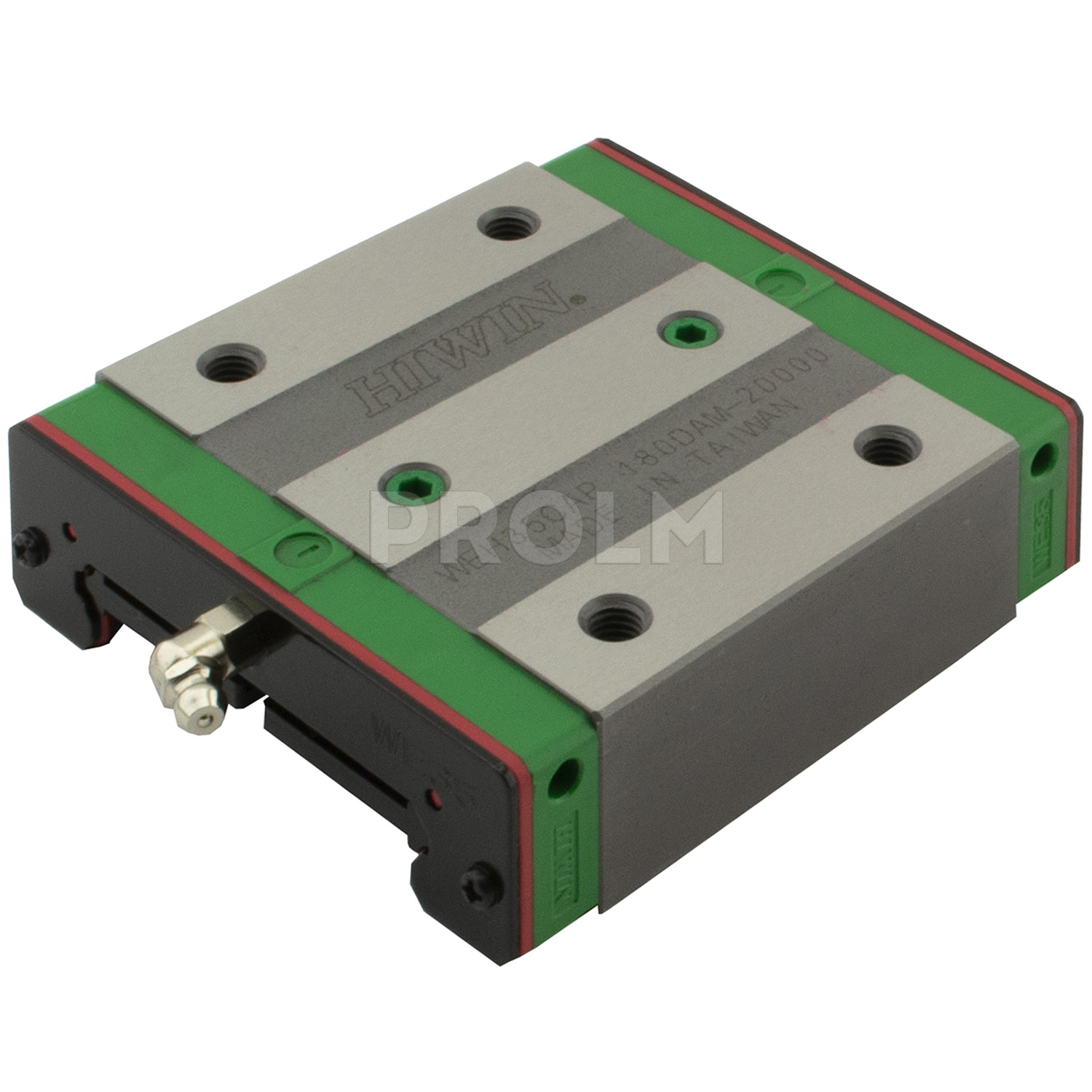

Каретка HIWIN WEH27CAZAH

Конструкция линейных направляющих WE-серии

1. каретка (блок)
2. торцевая заглушка
3. рельс
4. шарики
5. фиксатор
6. нижнее уплотнение
7. смазочный ниппель
8. торцевое уплотнение (двойное уплотнение и скребок)

Серия WE имеет одинаковые номинальные нагрузки в радиальном и боковом направлениях с точками контакта под углом 45 градусов. Это, наряду с широким рельсом, позволяет использовать линейные направляющие данной серии в системах, где требуются высокие нагрузки, моменты и жесткость. Благодаря своей конструкции серия WE обладает способностью к самовыравниванию, что позволяет нивелировать некоторые ошибки при монтаже и соответствовать высоким стандартам точности. Возможность использования одного рельса и низкий профиль с низким центром тяжести идеально подходят для эксплуатации в условиях ограниченного пространства и/или высоких моментов. Данный тип линейных направляющих является взаимозаменяемым, т.е. любые каретки и любые рельсы серии могут использоваться вместе, сохраняя точность и размерность.

Область применения: оборудование для автоматизации, транспортное оборудование, прецизионное измерительное оборудование, оборудование для полупроводниковой отрасли, машины для выдувного формования, линейные модули, робототехника.

Гарантийный срок - 12 месяцев с момента покупки при обязательном соблюдения технологии монтажа, режима и условий эксплуатации, предусмотренных компанией HIWIN.
