Каретка (также могут использоваться названия "блок системы линейного перемещения", "опорный блок", "направляющий блок", "танкетка", "линейный подшипник", "опорный подшипник" и прочие) HIWIN HGW55HBZAP+ZZ/E2 имеет следующие параметры:
HG - серия шариковых линейных направляющих высокой грузоподъемности (Heavy Load);
W - фланцевый тип каретки;
55 - типоразмер (данный параметр определяет размерную совместимость каретки и рельса с учетом серии и требуемой точности);
H - сверхвысокая нагрузка (базовая динамическая нагрузка C - 184,9 kN, базовая статическая нагрузка С0 - 276,23 kN);
B - вариант крепления "снизу";
ZA - средний предварительный натяг (0,05~0,07C, что составляет от 9,245 kN до 12,943 kN), условие применения: требуется высокая точность;
P - прецизионный класс точности (допустимые отклонения по высоте ± 0,025 мм, допустимые отклонения по ширине ± 0,025 мм, среднее отклонение по высоте – 0,007 мм, среднее отклонение по ширине – 0,01 мм);

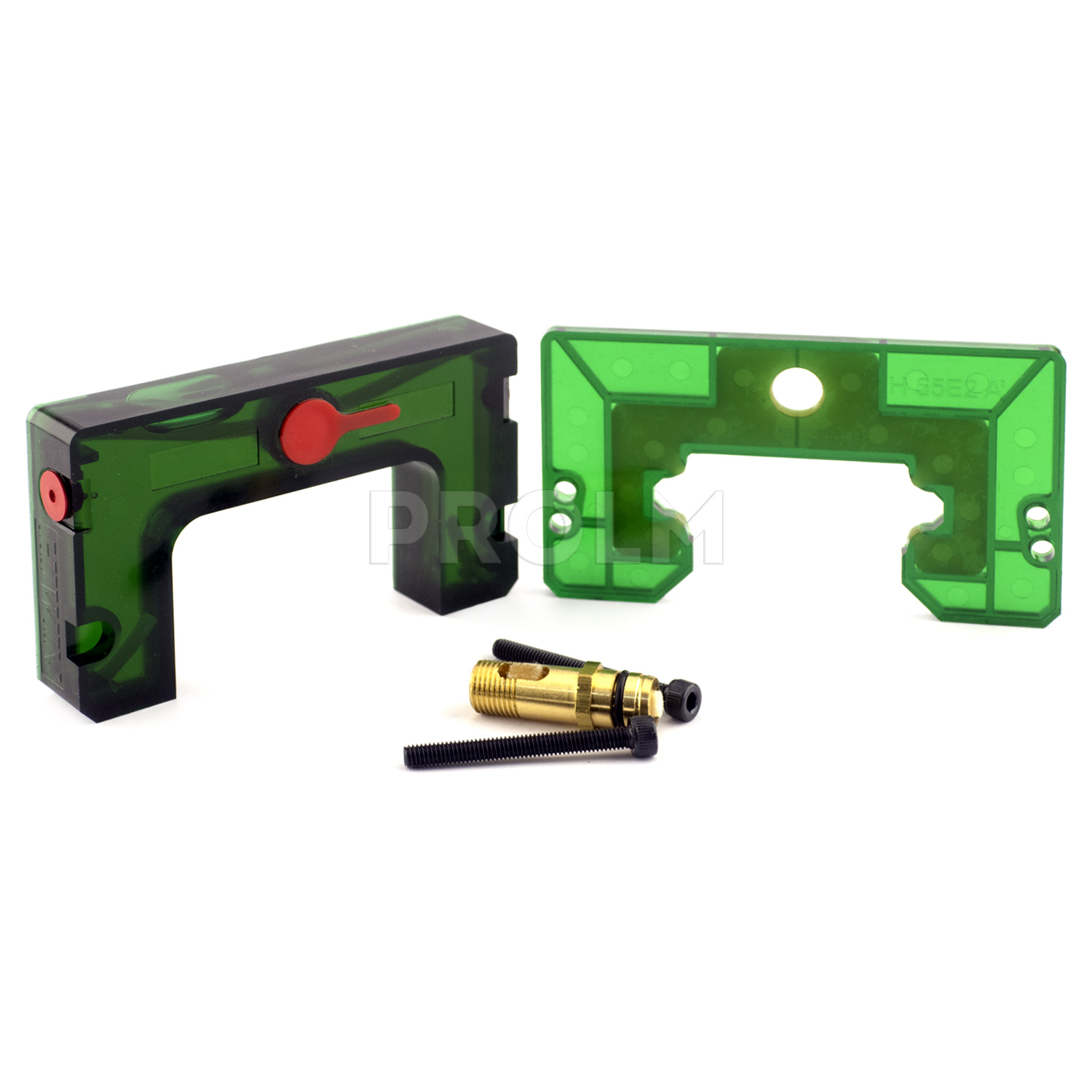

ZZ/E2 - исполнение с металлическим скребком и смазочным картриджем.
|
Длина, мм
|
57 |
|
Ширина, мм
|
140 |
|
Высота, мм
|
204,8 |
|
Страна производства
|
ТАЙВАНЬ (КИТАЙ) |
