Шарико-винтовые передачи HIWIN

Шариковинтовая передача (ШВП) представляет собой механизм, который преобразует вращательное движение в линейное. Этот тип передачи находит широкое применение в таких областях, как станкостроение, автоматизация и робототехника, благодаря своей высокой точности и эффективности перемещения.

Инженеры часто сталкиваются с трудностями правильного подбора станков с ЧПУ ШВП, купить в Москве и других городах России которые можно, зная ключевые необходимые параметры. Эти конструкции можно использовать для фрезерования, токарной обработки и других процессов, где важна стабильность и повторяемость движений.

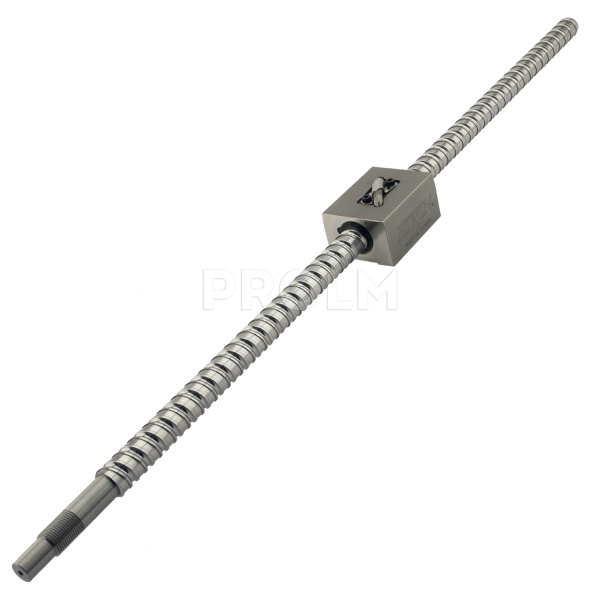

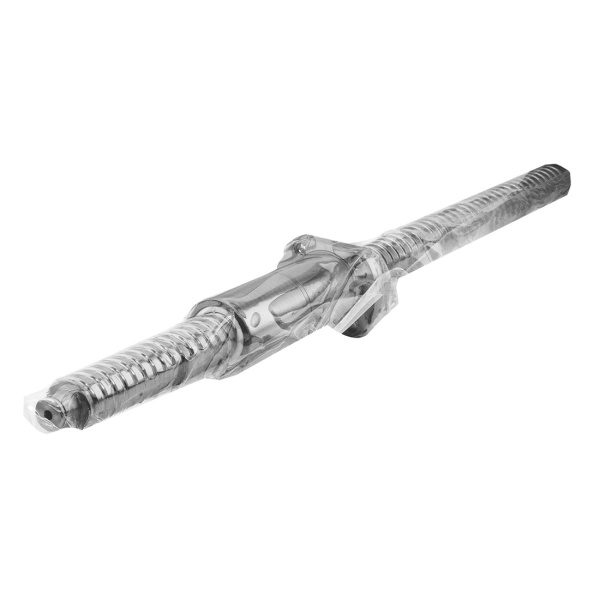

Ключевыми элементами ШВП являются винт и гайка. Винт с точной резьбой создает вращение, в то время как гайка, оснащенная шариками, перемещается вдоль винта, передавая механическое усилие. Использование шариков в качестве тел качения значительно снижает трение между деталями, что позволяет узлу работать плавно и быстро.

Кроме того, конструкция ШВП предназначена для работы с большими нагрузками и гарантирует длительный срок службы при минимальном обслуживании. При выборе ШВП важно учитывать габариты, объём нагрузки, скорость перемещения и необходимую точность в соответствии с требованиями конкретного промышленного применения.

Преимущества ШВП

При выборе шарико винтовой передачи купить товар следует при учете ряда ключевых преимуществ:

• Высокая точность: Обеспечивают точное перемещение узлов, что особенно важно в промышленном производстве.
• Минимальное трение: Использование шариков в качестве тел качения, подобно подшипнику, снижает трение и уменьшает энергозатраты на линейное перемещение.
• Высокая нагрузка: ШВП способны принимать большие нагрузки без потери работоспособности.
• Надежная фиксация: Фиксировать детали в требуемом положении просто и быстро.
• Оптимальные габариты: Размеры ШВП подбираются в зависимости от задач, что позволяет использовать как компактные, так и крупные варианты для различных механизмов.
• Износостойкость: Благодаря своей конструкции обеспечивается длительный срок службы, что позволяет не беспокоиться о частом заказе нового узла.

Когда вы решаете купить ШВП для ЧПУ станка взамен износившегося узла либо модернизируя систему линейного перемещения для повышения ее надежности и точности, учитывайте параметры шариковинтовой передачи.

Основные параметры

При выборе шариковинтовой передачи (ШВП) важно учитывать несколько ключевых параметров:

1. Диаметр винта. Определяет габариты ШВП и её способность принимать нагрузки. Большие диаметры подходят для высокой нагрузки.
2. Шаг резьбы. Меньший шаг обеспечивает высокую точность перемещения, но требует больше оборотов для достижения цели.
3. Длина винта. Влияет на максимальное перемещение гайки. Длинные винты используются в сложных системах с большим линейным движением.
4. Нагрузка. Максимальная нагрузка, которую может выдержать ШВП, зависит от конструкции и материала.
5. Тип подшипников. Использование шариков как в подшипнике снижает трение и увеличивает срок службы.
6. Материал. Качество материалов винта и гайки влияет на долговечность и износостойкость.
7. Параметры линейных направляющих. Совместимость с направляющими обеспечивает стабильное перемещение и предотвращает износ.

Эти параметры помогут вам сделать правильный заказ. Если вы хотите купить шарико винтовую передачу, уточните все характеристики для оптимального выбора.

Классификация ШВП

Шариковинтовые передачи (ШВП) являются важным элементом в различных механизмах и системах, обеспечивая точное и эффективное движение. Понимание их классификации поможет вам выбрать оптимальный вариант для конкретных задач. Рассмотрим основные типы по различным критериям.

1. Технология изготовления ходового винта:
   • Катаные винты: На этих винтах канавка наносится холодной прокаткой. Этот метод более экономичен, но подходит только для изделий среднего класса точности.
   • Шлифованные винты: Здесь канавка нарезается до термообработки, а затем производится шлифовка. Хотя этот способ дороже, он обеспечивает значительно более высокую точность.
2. Тип гайки:
   • Фланцевые гайки: Имеют расширенный фланец, что позволяет использовать их в условиях ограниченного пространства.
   • Круглые гайки: Более универсальны и могут быть использованы в различных приложениях.
   • Каждый тип также делится на одинарные и двойные, что влияет на их функциональные характеристики.
3. Тип механизма возврата шариков:
   • Наружная рециркуляция: В этом варианте шарики возвращаются в рабочую область через трубку, находящуюся снаружи гайки.
   • Внутренняя рециркуляция: Здесь каналы для шариков вырезаны на внутренней поверхности гайки.
   • Концевая система возврата: Шарик проходит весь путь по виткам внутри гайки и применяется в системах с крупным шагом винта.
4. Шаг винта: Шаг винта является базовым критерием при выборе ШВП для решения конкретных задач. ШВП с мелким шагом идеально подходят для низкоскоростных станков, так как они обеспечивают высокий ресурс и отличную нагрузочную способность. В то же время увеличение шага уменьшает способность воспринимать высокие нагрузки, но повышает скорость перемещения.

Эта классификация поможет вам выбрать подходящую ШВП для вашего проекта, учитывая специфику и требования.

Наш ассортимент

В нашей компании представлен широкий ассортимент шарико винтовых передач (ШВП), который удовлетворит потребности самых требовательных клиентов. Мы предлагаем:

• Шлифованные ШВП: Обеспечивают высокую точность и долговечность, идеальны для промышленного применения.

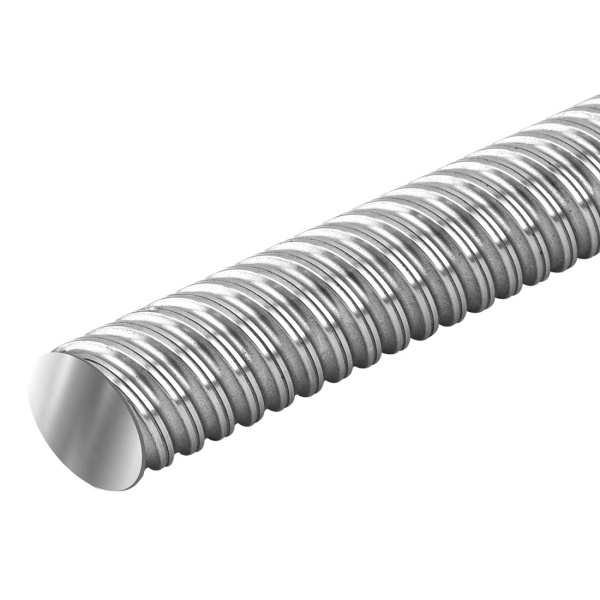

• Накатные винты: Применяются для последующей обработки под требования клиента, позволяют эффективно фиксировать и перемещать узлы.
• ШВП, произведённые методом вихревой нарезки: Подходят для специфических задач, обеспечивая высокую точность и надежность.
• Специальные ШВП (для высоких нагрузок, с вращающейся гайкой, ШВП с охлаждением, ШВП с датчиком i4.0BS)

Компания HIWIN известна своими инновациями и высоким качеством в области шарико-винтовых передач. Прецизионные шарико-винтовые передачи HIWIN обеспечивают плавное, точное и малошумное перемещение с высокой жесткостью и предсказуемым сроком службы. Для менее требовательных задач HIWIN предлагает экономичные решения с отличными эксплуатационными характеристиками. Ассортимент включает ШВП диаметром от 2 мм до 100 мм, произведенные с использованием современных технологий и качественных материалов.

Конкурентные преимущества нашей компании:

• Мы предлагаем изготовление по чертежам заказчика, что позволяет учитывать индивидуальные требования и габариты продукции.
• У нас широкий спектр винтов и гаек в наличии на складе, включая как накатные, так и шлифованные ШВП, что даёт возможность быстро выполнять заказы.
• Мы обеспечиваем возможность выбора необходимых компонентов для вашего оборудования, включая подшипники и направляющие, что позволяет эффективно принимать и перемещать нагрузки в любых условиях.

Обратитесь к нам, и вы получите высококачественные ШВП в Москве, соответствующие всем вашим требованиям.
