Быстрый просмотр

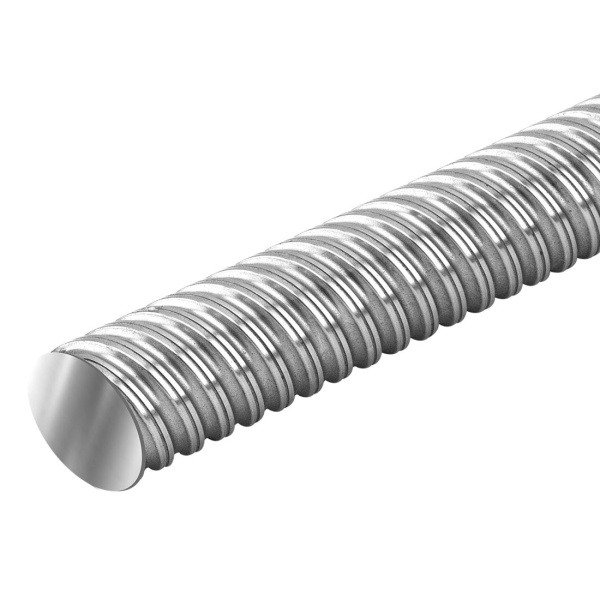

Шариковинтовая передача, 4R25-25S4-QFSH-1140-1270-0.023
| Номинальный диаметр, мм | 25 |
| Тип резьбы | 4R (4-х заходная правосторонняя) |
| Шаг резьбы, мм | 25 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Конструкция гайки | S4 |
| Тип гайки | QFSH |
| Общая длина винта, мм | 1270 |
| Длина резьбовой части винта, мм | 1140 |
| Длина, мм | 1270 |
| Вес, кг | 5 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, R40-5T4-OFSI-1200-1796-0.012
| Номинальный диаметр, мм | 40 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 5 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,012 |
| Конструкция гайки | T4 |
| Тип гайки | OFSI |
| Общая длина винта, мм | 1796 |
| Длина резьбовой части винта, мм | 1200 |
| Длина, мм | 1796 |
| Ширина, мм | 96 |
| Высота, мм | 96 |
| Вес, кг | 18 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, R40-10T3-FDI-492-630-0.012
| Номинальный диаметр, мм | 40 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,012 |
| Конструкция гайки | T3 |
| Тип гайки | FDI |
| Общая длина винта, мм | 640 |
| Длина резьбовой части винта, мм | 492 |
| Длина, мм | 630 |
| Ширина, мм | 80 |
| Высота, мм | 88,5 |
| Вес, кг | 7 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, R63-10K5-FDC-1240-1360-0.012
| Номинальный диаметр, мм | 63 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,012 |
| Конструкция гайки | K5 |
| Тип гайки | FDC |
| Общая длина винта, мм | 1360 |
| Длина резьбовой части винта, мм | 1240 |
| Длина, мм | 1360 |
| Вес, кг | 29 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, R40-10T4-OFSI-1556-1744-0.023
| Номинальный диаметр, мм | 40 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Конструкция гайки | T4 |
| Тип гайки | OFSI |
| Общая длина винта, мм | 1744 |
| Длина резьбовой части винта, мм | 1556 |
| Длина, мм | 1744 |
| Ширина, мм | 150 |
| Высота, мм | 115 |
| Вес, кг | 20.9 |
Характеристики
Быстрый просмотр

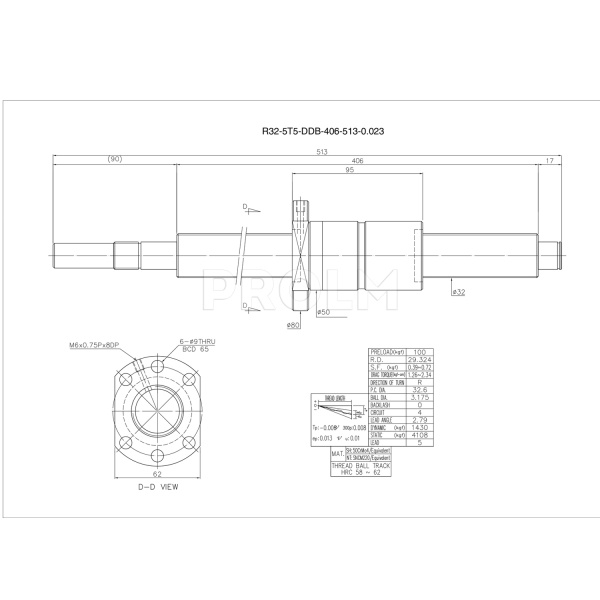

Шариковинтовая передача, R32-5T5-DDB-406-513-0.023
| Номинальный диаметр, мм | 32 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 5 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Конструкция гайки | T5 |
| Тип гайки | DDB |
| Общая длина винта, мм | 513 |
| Длина резьбовой части винта, мм | 406 |
| Длина, мм | 513 |
| Вес, кг | 3.6 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, 4R25-25S4-QFSH-1780-1910-0.023
| Номинальный диаметр, мм | 25 |
| Тип резьбы | 4R (4-х заходная правосторонняя) |
| Шаг резьбы, мм | 25 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Конструкция гайки | S4 |
| Тип гайки | QFSH |
| Общая длина винта, мм | 1910 |
| Длина резьбовой части винта, мм | 1780 |
| Длина, мм | 1910 |
| Вес, кг | 5 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, R63-10T4-FDI-1167-1455-0.008
| Номинальный диаметр, мм | 63 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,008 |
| Конструкция гайки | T4 |
| Тип гайки | FDI |
| Общая длина винта, мм | 1455 |
| Длина резьбовой части винта, мм | 1167 |
| Длина, мм | 1455 |
| Вес, кг | 35 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, R40-10T4-FDI-465-610-0.023 (Preload 5%)
| Номинальный диаметр, мм | 40 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Конструкция гайки | T4 |
| Тип гайки | FDI |
| Общая длина винта, мм | 610 |
| Длина резьбовой части винта, мм | 465 |
| Длина, мм | 610 |
| Ширина, мм | 97 |
| Высота, мм | 97 |
| Вес, кг | 6 |
Характеристики
Быстрый просмотр

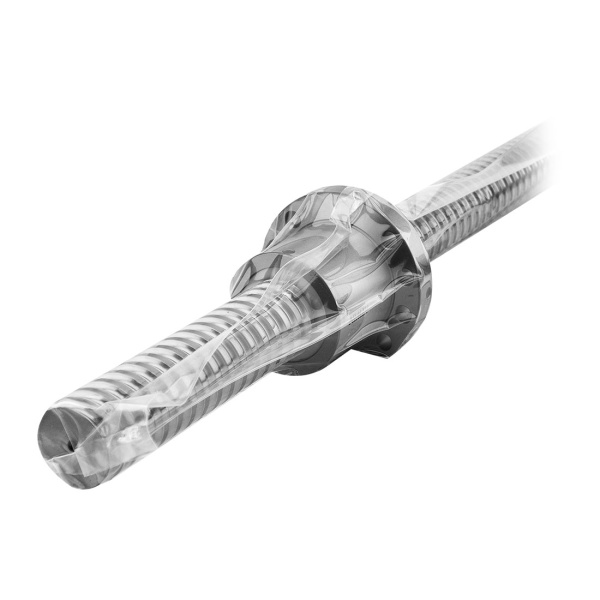

Шариковинтовая передача, R38-10K4-FSC-487-680-0.012
| Номинальный диаметр, мм | 38 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,012 |
| Конструкция гайки | K4 |
| Тип гайки | FSC |
| Общая длина винта, мм | 680 |
| Длина резьбовой части винта, мм | 487 |
| Длина, мм | 680 |
| Ширина, мм | 93 |
| Высота, мм | 81,5 |
| Вес, кг | 6 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, 4R25-25S4-QFSH-2180-2310-0.023
| Номинальный диаметр, мм | 25 |
| Тип резьбы | 4R (4-х заходная правосторонняя) |
| Шаг резьбы, мм | 25 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Конструкция гайки | S4 |
| Тип гайки | QFSH |
| Общая длина винта, мм | 2310 |
| Длина резьбовой части винта, мм | 2180 |
| Длина, мм | 2310 |
| Вес, кг | 12.5 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, R63-10K5-FDC-1159-1236-0.012
| Номинальный диаметр, мм | 63 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,012 |
| Конструкция гайки | K5 |
| Тип гайки | FDC |
| Общая длина винта, мм | 1236 |
| Длина резьбовой части винта, мм | 1159 |
| Длина, мм | 1236 |
| Вес, кг | 27 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, FG4508-8-P3-670/647
| Номинальный диаметр, мм | 45 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 8 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,012 |
| Конструкция гайки | K3 |
| Тип гайки | FSC |
| Общая длина винта, мм | 670 |
| Длина резьбовой части винта, мм | 647 |
| Длина, мм | 105 |
| Ширина, мм | 670 |
| Высота, мм | 105 |
| Вес, кг | 11.5 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, 4R25-25S4-QFSH-1688-1797-0.023
| Номинальный диаметр, мм | 25 |
| Тип резьбы | 4R (4-х заходная правосторонняя) |
| Шаг резьбы, мм | 25 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Конструкция гайки | S4 |
| Тип гайки | QFSH |
| Общая длина винта, мм | 1797 |
| Длина резьбовой части винта, мм | 1688 |
| Длина, мм | 1797 |
| Вес, кг | 11 |
Характеристики
Быстрый просмотр

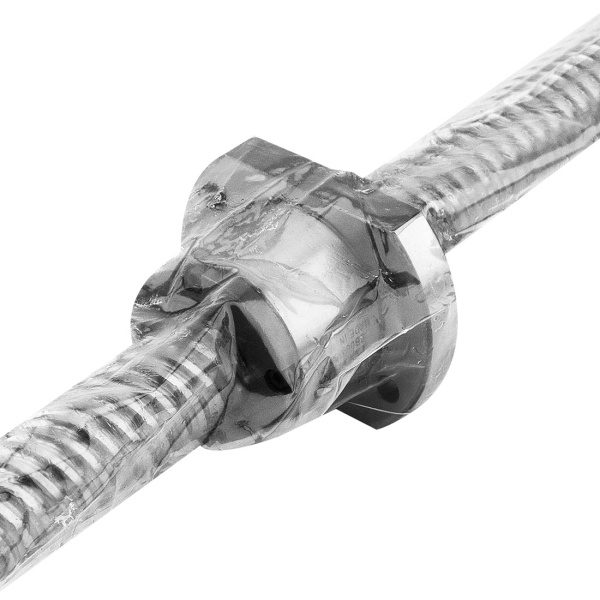

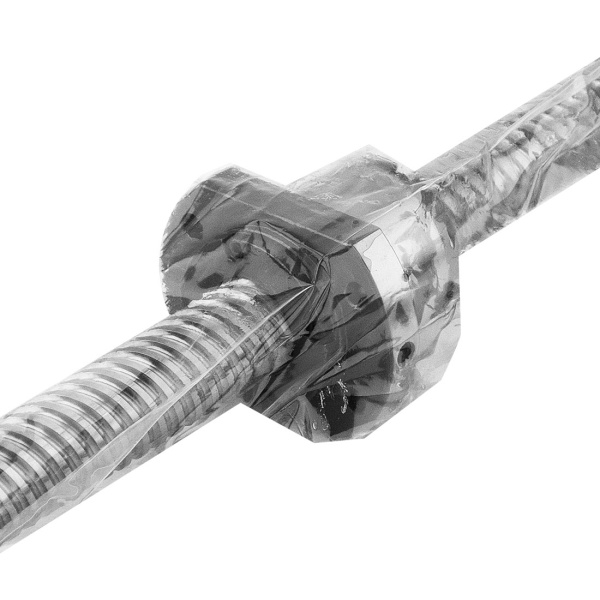

Шариковинтовая передача, 4R25-25S4-QFSH-1093-1202-0.023
| Номинальный диаметр, мм | 25 |
| Тип резьбы | 4R (4-х заходная правосторонняя) |
| Шаг резьбы, мм | 25 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Конструкция гайки | S4 |
| Тип гайки | QFSH |
| Общая длина винта, мм | 1202 |
| Длина резьбовой части винта, мм | 1093 |
| Длина, мм | 1202 |
| Вес, кг | 6 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, R40-5K6-FSC-1159-1348-0.023
| Номинальный диаметр, мм | 40 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 5 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Конструкция гайки | K6 |
| Тип гайки | FSC |
| Общая длина винта, мм | 1348 |
| Длина резьбовой части винта, мм | 1159 |
| Длина, мм | 1348 |
| Вес, кг | 15 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, R16-5T3-FSI-413-467-0.012
| Номинальный диаметр, мм | 16 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 5 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,012 |
| Конструкция гайки | T3 |
| Тип гайки | FSI |
| Общая длина винта, мм | 467 |
| Длина резьбовой части винта, мм | 413 |
| Длина, мм | 467 |
| Ширина, мм | 53 |
| Высота, мм | 53 |
| Вес, кг | 0.75 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, 2R38-30K8-DFSCSH-1046-1265-0.018
| Номинальный диаметр, мм | 38 |
| Тип резьбы | 2R (2-х заходная правосторонняя) |
| Шаг резьбы, мм | 30 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,018 |
| Конструкция гайки | K8 |
| Тип гайки | DFSCSH |
| Общая длина винта, мм | 1265 |
| Длина резьбовой части винта, мм | 1046 |
| Длина, мм | 1265 |
| Вес, кг | 5 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, 4R40-40S4-QFSH-1498-1675-0.023
| Номинальный диаметр, мм | 40 |
| Тип резьбы | 4R (4-х заходная правосторонняя) |
| Шаг резьбы, мм | 40 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,023 |
| Конструкция гайки | S4 |
| Тип гайки | QFSH |
| Общая длина винта, мм | 1675 |
| Длина резьбовой части винта, мм | 1498 |
| Длина, мм | 1675 |
| Вес, кг | 10 |
Характеристики
Быстрый просмотр
Шариковинтовая передача, R40-10K4-FDC-741-853-0.008
| Номинальный диаметр, мм | 40 |
| Тип резьбы | R (правосторонняя) |
| Шаг резьбы, мм | 10 |
| Погрешность перемещения на 300 мм рабочего хода, мм | 0,008 |
| Конструкция гайки | K4 |
| Тип гайки | FDC |
| Общая длина винта, мм | 853 |
| Длина резьбовой части винта, мм | 741 |
| Длина, мм | 853 |
| Ширина, мм | 72 |
| Высота, мм | 96 |
| Вес, кг | 8.7 |
Характеристики
Советы покупателям
23 сентября 2024
Одним из важных условий долговечной работы шариковинтовой передачи (ШВП) является ее правильная сборка. Гайки HIWIN для накатных винтов ШВП оснащаются уплотнением из бутадиен-нитрильного каучука или термопластичного полиуретана (в обозначении используется суффикс NW, например, R20-10K3-FSCNW).
Данное уплотнение надежно предотвращает попадание посторонних предметов, например, пыли, стружки и т.д., внутрь гайки ШВП, тем самым значительно продлевая срок службы всей передачи.
При неправильной сборке функция уплотнения может быть нарушена, что приведет к преждевременному износу и выходу из строя ШВП.
Советы покупателям
24 апреля 2024
В сегодняшней статье мы рассмотрим такой типовой для станков узел как ШВП (сокращенное название от слов: шарико-винтовая передача, шарико-винтовая пара, шарико-винтовой привод или также от часто встречающихся вариаций написания "шариковинтовая передача", "шариковая винтовая пара" и т.д.).
